測定機器

■特長
静止または多少の角度内でのトルクを計測するセンサーです。
自動車部品や、エアー、電動ドライバー等の性能試験などに広く使用されています。


■標準仕様

定格容量	0.2N・m～1KN・m
定格出力	1mV/V±1%
非直線性	0.3%R.O. （1N・m以下は0.5%R.O.）
ヒステリシス	0.3%R.O. （1N・m以下は0.5%R.O.）
繰り返し性	0.2%R.O.
推奨印加電圧	12V（1N・m以下は5V）
許容印加電圧	18V（1N・m以下は6V）
入出力抵抗	350Ω±1%
絶縁抵抗	2000MΩ±以上
温度による零点の影響	±0.01%R.O./℃
温度による出力の影響	±0.01%/℃
許容過負荷	120%R.C.

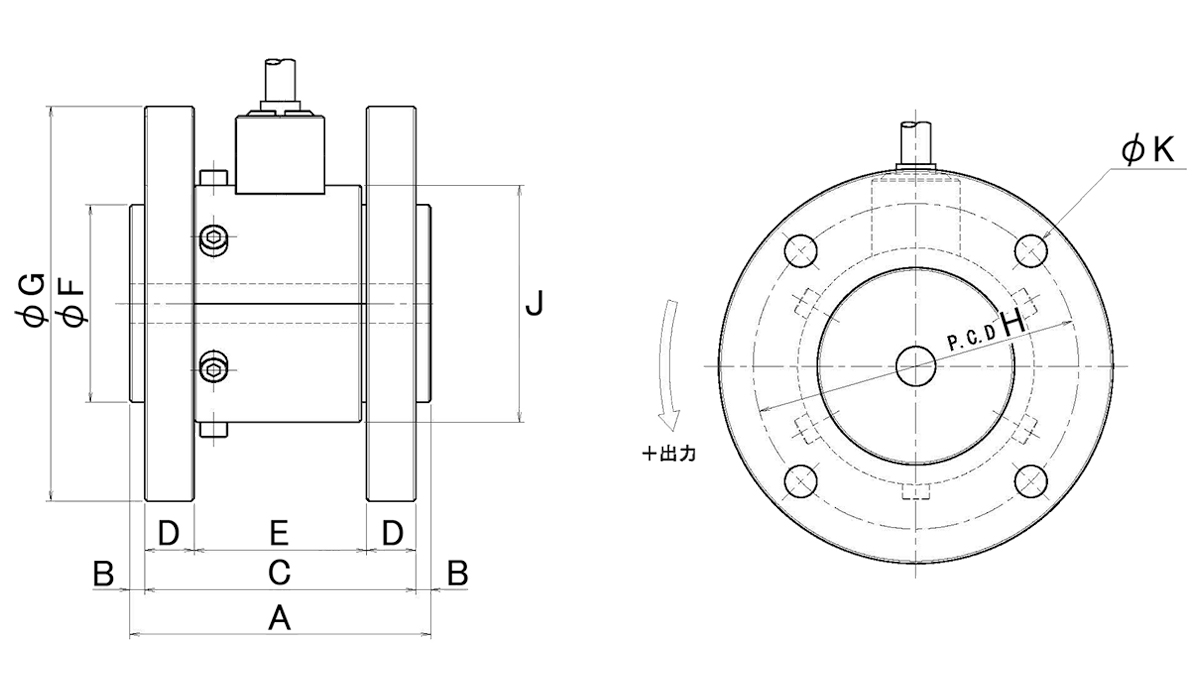

■寸法図

品番	定格容量	寸法（mm）
		A	B	C	D	E	φF	φG	H	J	φK
WPQF-002K	0.2Nm	61	3	55	5	45	20	58	46	33	2×4-4.5
WPQF-005K	0.5Nm	61	3	55	5	45	20	58	46	33	2×4-4.5
WPQF-01K	1Nm	61	3	55	10	35	40	80	66	48	2×4-6.5
WPQF-02K	2Nm	61	3	55	10	35	40	80	66	48	2×4-6.5
WPQF-05K	5Nm	61	3	55	10	35	40	80	66	48	2×4-6.5
WPQF-1K	10Nm	61	3	55	10	35	40	80	66	48	2×4-6.5
WPQF-2K	20Nm	61	3	55	10	35	40	80	66	48	2×4-6.5
WPQF-5K	50Nm	61	3	55	10	35	40	80	66	48	2×4-6.5
WPQF-10K	100Nm	61	3	55	10	35	40	80	66	48	2×4-6.5
WPQF-20K	200Nm	86	3	80	15	50	40	98	73	58	2×6-10.5
WPQF-50K	500Nm	130	5	120	20	80	60	118	95	68	2×6-10.5
WPQF-100K	1KNm	136	3	130	20	90	60	146	115	75	2×6-14

■センサーの選択表
●圧縮型ロードセル

型番		M24DCD-K050	WPCS	WPCH	WPCM	WPCB
タイプ		小型・軽量	大容量・高精度	プレス用	超小型	ビーム
定格出力(mV/V)		2		1	1	2
定格容量	5N
	10N				●
	20N				●
	50N				●	●
	100N				●	●
	200N				●	●
	500N	●			●	●
	1kN	●			●	●
	2kN	●			●	●
	5kN	●	●	●		●
	10kN	●	●	●		●
	20kN	●	●	●
	50kN	●	●	●
	100kN	●	●	●
	200kN	●	●	●
	500kN		●	●
	1000kN

●引張/圧縮用ロードセル

型番		M24DUD	M24A-3005	WPUS	WPUP
タイプ		汎用	高精度	大容量・高精度	低容量・高精度
定格出力(mV/V)		2	2	1.5～2	1.2～1.5
定格容量	5N				●
	10N				●
	20N		●		●
	50N		●
	100N		●
	200N		●
	500N	●	●
	1kN	●	●
	2kN	●	●
	5kN	●	●
	10kN	●	●	●
	20kN	●	●	●
	50kN			●
	100kN			●
	200kN			●
	500kN			●
	1000kN

●トルクメーター

型番		WPQF	WPQR
タイプ		非回転用	連続回転用
定格出力(mV/V)		1	1～1.5
定格容量	0.2N・m	●
	0.5N・m	●
	1N・m	●
	2N・m	●
	5N・m	●
	10N・m	●	●
	20N・m	●	●
	50N・m	●	●
	100N・m	●	●
	200N・m	●	●
	500N・m	●	●
	1kN・m	●	●
	2kN・m		●
