測定機器

■特長
低容量の荷重測定に最適。
引張、圧縮の測定が可能。
フィーリングテスターの荷重センサとして使用

■標準仕様

定格容量	50N、10N、20N（0.5、1、2kgｆ）
定格出力	約1.2～1.5mV/V
非直線性	0.2%R.O.
ヒステリシス	0.2%R.O.
入出力抵抗	350Ω±1%
許容過負荷	150%R.C. 0.5kg用はストッパー付

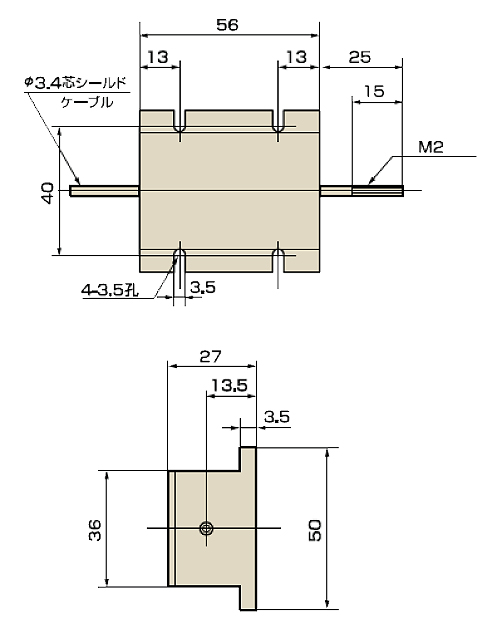

■外形図


■センサーの選択表

シリーズ		圧縮型ロードセル				引張/圧縮用ロードセル
型番		WPDCD	WPCH	WPCM	WPCB	WPDUD	WPUL	WPUS	WPUP
タイプ		小型・軽量	プレス用	超小型	ロードビーム	汎用	高精度	薄型	低容量 高精度
定格出力(mV/V)		2	1	1	2	2	2	1.5～2	1.2～1.5
定格容量	5N								●
	10N			●					●
	20N			●			●		●
	50N			●	●		●
	100N			●	●		●
	200N			●	●		●
	500N	●		●	●	●	●
	1kN	●		●	●	●	●
	2kN	●		●	●	●	●
	5kN	●	●		●	●	●
	10kN	●	●		●	●	●	●
	20kN	●	●			●	●	●
	50kN	●	●					●
	100kN	●	●					●
	200kN	●	●					●
	500kN		●					●
	1000kN

シリーズ		トルクメーター
型番		WPQF	WPQR
タイプ		非回転用	連続回転用
定格出力(mV/V)		1	1～1.5
定格容量	0.2N・m	●
	0.5N・m	●
	1N・m	●
	2N・m	●
	5N・m	●
	10N・m	●	●
	20N・m	●	●
	50N・m	●	●
	100N・m	●	●
	200N・m	●	●
	500N・m	●	●
	1kN・m	●	●
	2kN・m		●
