■特長
プレスや冶具の取付けが容易で背も低く、圧入やカシメなどの荷重管理用として最適
圧入・カシメ専用に広く使用されている。

■共通仕様

定格容量	5kN～500kN
定格出力	1mV/V±1％
非直線性	0.5％R.O.
ヒステリシス	0.5％R.O.
繰り返し性	0.1％R.O.
推奨印加電圧	10V
許容印加電圧	15V
入出力抵抗	700Ω±2％（5kN : 350Ω±2％）
絶縁抵抗	2000MΩ以上
温度補償範囲	-10～+70℃
許容温度範囲	-20～+80℃
温度による零点の影響	±0.01％R.O./℃
温度による出力の影響	±0.01％R.O./℃
許容過負荷	150％R.C.
コードの長さ	3m
先端形状	Y端子

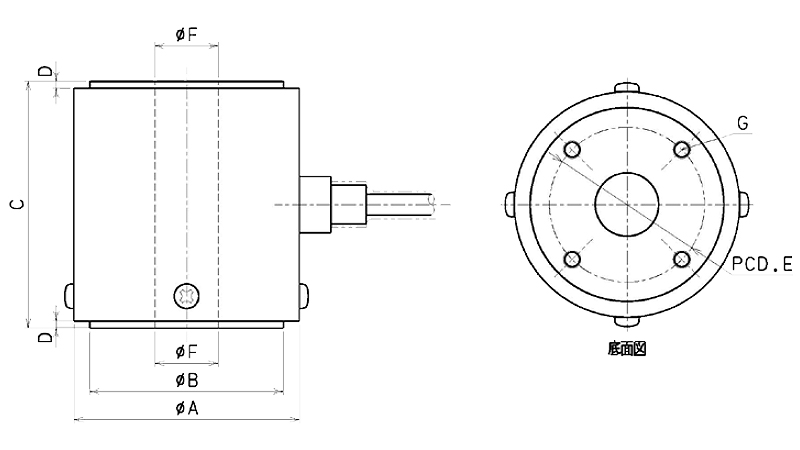

■寸法図


■仕様

品番	定格容量	寸法（mm）							重量 （kg）
		φA	φB	C	D	φE	φF	G
WPCH-500K	5kN	40	35	50	1	24	10	2×4-M4 深サ8	0.3
WPCH-1T	10kN	64	55	70	2	44	18	2×4-M5 深サ8	0.95
WPCH-2T	20kN	64	55	70	2	44	18	//	1
WPCH-3T	30kN	64	55	70	2	44	18	//	1
WPCH-5T	50kN	64	55	70	2	44	18	//	1
WPCH-10T	100kN	64	55	70	2	44	12	//	1.3
WPCH-20T	200kN	88	80	100	2	60	20	2×4-M8 深サ12	2.9
WPCH-30T	300kN	100	90	120	2	70	20	2×4-M8 深サ15	4.6
WPCH-50T	500kN	134	120	150	2	90	30	2×4-M10 深サ16	11

■センサーの選択表
●圧縮型ロードセル

型番		M24DCD-K050	WPCS	WPCH	WPCM	WPCB
タイプ		小型・軽量	大容量・高精度	プレス用	超小型	ビーム
定格出力(mV/V)		2		1	1	2
定格容量	5N
	10N				●
	20N				●
	50N				●	●
	100N				●	●
	200N				●	●
	500N	●			●	●
	1kN	●			●	●
	2kN	●			●	●
	5kN	●	●	●		●
	10kN	●	●	●		●
	20kN	●	●	●
	50kN	●	●	●
	100kN	●	●	●
	200kN	●	●	●
	500kN		●	●
	1000kN

●引張/圧縮用ロードセル

型番		M24DUD	M24A-3005	WPUS	WPUP
タイプ		汎用	高精度	大容量・高精度	低容量・高精度
定格出力(mV/V)		2	2	1.5～2	1.2～1.5
定格容量	5N				●
	10N				●
	20N		●		●
	50N		●
	100N		●
	200N		●
	500N	●	●
	1kN	●	●
	2kN	●	●
	5kN	●	●
	10kN	●	●	●
	20kN	●	●	●
	50kN			●
	100kN			●
	200kN			●
	500kN			●
	1000kN

●トルクメーター

型番		WPQF	WPQR
タイプ		非回転用	連続回転用
定格出力(mV/V)		1	1～1.5
定格容量	0.2N・m	●
	0.5N・m	●
	1N・m	●
	2N・m	●
	5N・m	●
	10N・m	●	●
	20N・m	●	●
	50N・m	●	●
	100N・m	●	●
	200N・m	●	●
	500N・m	●	●
	1kN・m	●	●
	2kN・m		●
