測定機器

■特長
●ホッパースケール、台はかり等、計量用として一般的に使用されているロードセル

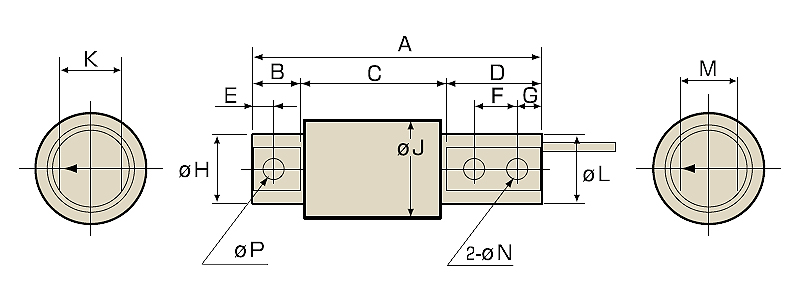

■寸法図



■仕様

定格容量	50N～10KN
定格出力	2mV/V±110%
非直線性	0.05%R.O.
ヒステリシス	0.05%R.O.
繰り返し性	0.05%R.O.
推奨印加電圧	12V
許容印加電圧	18V
入力抵抗	390Ω
出力抵抗	350Ω
絶縁抵抗	2000MΩ以上
温度補償範囲	-10～+70℃
許容温度範囲	-20～+100℃
温度による零点の影響	±0.01%R.O./℃
温度による出力の影響	±0.01%/℃
許容過負荷	150%R.C.
コードの長さ	3m
先端形状	Y端子

品番	定格 容量	寸法（mm）														重量 (kg)
		A	B	C	D	E	F	G	φH	φJ	K	φL	M	φN	φP
WPCB-5K	50N	120	20	60	40	9	18	10	28	34	22	28	22	8.2	8.2	0.39
WPCB-10K	100N	120	20	60	40	9	18	10	28	34	22	28	22	8.2	8.2	0.39
WPCB-20K	200N	120	20	60	40	9	18	10	28	42	22	28	22	8.2	8.2	0.39
WPCB-50K	500N	120	20	60	40	9	18	10	28	42	22	28	22	8.2	8.2	0.39
WPCB-100K	1KN	120	20	60	40	9	18	10	28	42	22	28	22	8.2	8.2	0.39
WPCB-200K	2KN	165	39	65	61	16	29	13	32	38	27	32	27	13	13	0.79
WPCB-500K	5KN	165	39	65	61	16	29	13	32	38	27	32	27	13	13	0.82
WPCB-1T	10KN	210	40	80	90	20	50	17.5	40	56	30	52	40	17	16.5	2.35

■センサーの選択表
●圧縮型ロードセル

型番		M24DCD-K050	WPCS	WPCH	WPCM	WPCB
タイプ		小型・軽量	大容量・高精度	プレス用	超小型	ビーム
定格出力(mV/V)		2		1	1	2
定格容量	5N
	10N				●
	20N				●
	50N				●	●
	100N				●	●
	200N				●	●
	500N	●			●	●
	1kN	●			●	●
	2kN	●			●	●
	5kN	●	●	●		●
	10kN	●	●	●		●
	20kN	●	●	●
	50kN	●	●	●
	100kN	●	●	●
	200kN	●	●	●
	500kN		●	●
	1000kN

●引張/圧縮用ロードセル

型番		M24DUD	M24A-3005	WPUS	WPUP
タイプ		汎用	高精度	大容量・高精度	低容量・高精度
定格出力(mV/V)		2	2	1.5～2	1.2～1.5
定格容量	5N				●
	10N				●
	20N		●		●
	50N		●
	100N		●
	200N		●
	500N	●	●
	1kN	●	●
	2kN	●	●
	5kN	●	●
	10kN	●	●	●
	20kN	●	●	●
	50kN			●
	100kN			●
	200kN			●
	500kN			●
	1000kN

●トルクメーター

型番		WPQF	WPQR
タイプ		非回転用	連続回転用
定格出力(mV/V)		1	1～1.5
定格容量	0.2N・m	●
	0.5N・m	●
	1N・m	●
	2N・m	●
	5N・m	●
	10N・m	●	●
	20N・m	●	●
	50N・m	●	●
	100N・m	●	●
	200N・m	●	●
	500N・m	●	●
	1kN・m	●	●
	2kN・m		●
