■特長

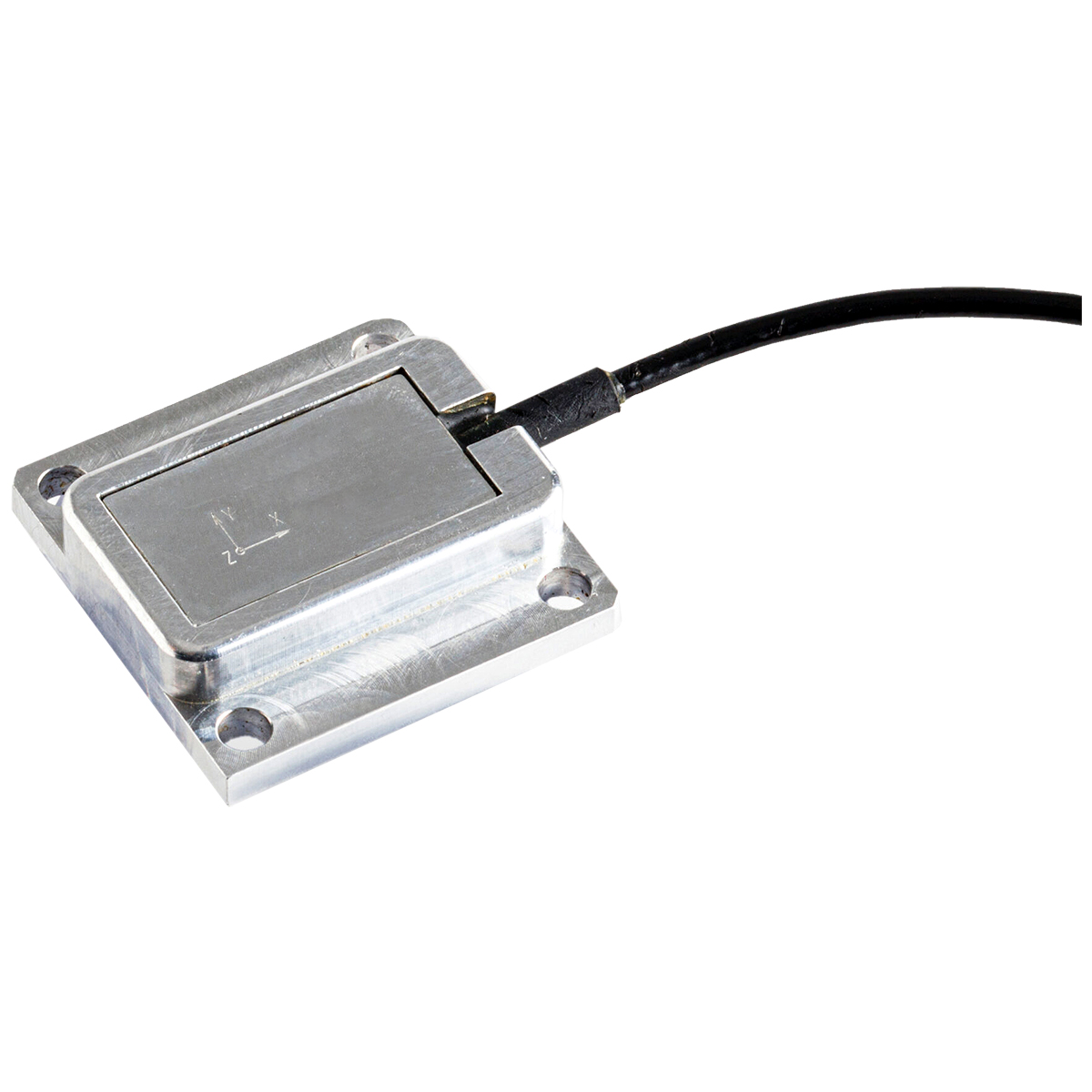

●高G・高周波まで対応可能な3軸加速度センサー
●アンプ内蔵。工事いらずで接続も簡単。
●国内生産・高品質・社内校正、品質サポート体制完備。
●磁石ヘッドタイプはネオジウム磁石にてセンサーを簡単に、確実に固定可能。オイルミスト中など汚れた場所での計測も対応します。
●コネクタ形状は4タイプからお選びいただけます。当メーカーのレコーダーだけでなく、様々な危機に接続可能です。
●別売りの無線振動計MG5VP-RFシリーズに接続することで無線で簡単計測できます。
・MG5VP-RF6LAC-SET
・MG5VP-RF8-JCSET
・MG5VP-RF8WAC-SET



■外形寸法


■品番構成


■共通仕様

供給電圧（Vcc）	3～5V DC
消費電流	＜ 0.5mA
オフセット電圧	Vcc/2±0.2V（MG5AB-04） Vcc/2±0.1V（上記以外）
応答周波数※1	20～10,000Hz
非直線性	±2% FS
他軸感度	±10％
動作温度	-20～80℃
保存温度	-30～90℃
最大印加電圧	7V

※1：±3dBにて規定

■検出範囲＆検出感度

品番	検出範囲		検出感度
	5VDC入力時	3VDC入力時※2
MG5BA3-04	±40m/sec2 （±4G）	±20m/sec2 （±2G）	50mV/m/sec2 ±10％ （500ｍV/G ±10％）
MG5BA3-10	±100m/sec2 （±10G）	±50m/sec2 （±5G）	20mV/m/sec2 ±10％ （200ｍV/G ±10％）
MG5BA3-20	±200m/sec2 （±20G）	±100m/sec2 （±10G）	10mV/m/sec2 ±10％ （100ｍV/G ±10％）
MG5BA3-50	±500m/sec2 （±50G）	±250m/sec2 （±25G）	4mV/m/sec2 ±10％ （40ｍV/G ±10％）
MG5BA3-100	±1000m/sec2 （±100G）	±500m/sec2 （±50G）	2mV/m/sec2 ±10％ （20ｍV/G ±10％）

※2：当メーカーのモーションレコーダーシリーズに接続した場合、こちらの検出範囲になります。


■仕様

品番			ケーブル 長さ	コネクタ 形状
±20m/S2※3	±50m/S2※3	±100m/S2※3
MG5BA3-04RDA-L1M	MG5BA3-10RDA-L1M	MG5BA3-20RDA-L1M	1m	RDA
MG5BA3-04RDA-L2M	MG5BA3-10RDA-L2M	MG5BA3-20RDA-L2M	2m
MG5BA3-04RDA-L3M	MG5BA3-10RDA-L3M	MG5BA3-20RDA-L3M	3m
MG5BA3-04RDA-L5M	MG5BA3-10RDA-L5M	MG5BA3-20RDA-L5M	5m
MG5BA3-04RDA-L7M	MG5BA3-10RDA-L7M	MG5BA3-20RDA-L7M	7m
MG5BA3-04RDB-L1M	MG5BA3-10RDB-L1M	MG5BA3-20RDB-L1M	1m	RDB
MG5BA3-04RDB-L2M	MG5BA3-10RDB-L2M	MG5BA3-20RDB-L2M	2m
MG5BA3-04RDB-L3M	MG5BA3-10RDB-L3M	MG5BA3-20RDB-L3M	3m
MG5BA3-04RDB-L5M	MG5BA3-10RDB-L5M	MG5BA3-20RDB-L5M	5m
MG5BA3-04RDB-L7M	MG5BA3-10RDB-L7M	MG5BA3-20RDB-L7M	7m
MG5BA3-04RDC-L1M	MG5BA3-10RDC-L1M	MG5BA3-20RDC-L1M	1m	RDC
MG5BA3-04RDC-L2M	MG5BA3-10RDC-L2M	MG5BA3-20RDC-L2M	2m
MG5BA3-04RDC-L3M	MG5BA3-10RDC-L3M	MG5BA3-20RDC-L3M	3m
MG5BA3-04RDC-L5M	MG5BA3-10RDC-L5M	MG5BA3-20RDC-L5M	5m
MG5BA3-04RDC-L7M	MG5BA3-10RDC-L7M	MG5BA3-20RDC-L7M	7m
MG5BA3-04RDD-L1M	MG5BA3-10RDD-L1M	MG5BA3-20RDD-L1M	1m	RDD
MG5BA3-04RDD-L2M	MG5BA3-10RDD-L2M	MG5BA3-20RDD-L2M	2m
MG5BA3-04RDD-L3M	MG5BA3-10RDD-L3M	MG5BA3-20RDD-L3M	3m
MG5BA3-04RDD-L5M	MG5BA3-10RDD-L5M	MG5BA3-20RDD-L5M	5m
MG5BA3-04RDD-L7M	MG5BA3-10RDD-L7M	MG5BA3-20RDD-L7M	7m
MG5BA3-04RDE-L1M	MG5BA3-10RDE-L1M	MG5BA3-20RDE-L1M	1m	RDE
MG5BA3-04RDE-L2M	MG5BA3-10RDE-L2M	MG5BA3-20RDE-L2M	2m
MG5BA3-04RDE-L3M	MG5BA3-10RDE-L3M	MG5BA3-20RDE-L3M	3m
MG5BA3-04RDE-L5M	MG5BA3-10RDE-L5M	MG5BA3-20RDE-L5M	5m
MG5BA3-04RDE-L7M	MG5BA3-10RDE-L7M	MG5BA3-20RDE-L7M	7m
MG5BA3-04RDF-L1M	MG5BA3-10RDF-L1M	MG5BA3-20RDF-L1M	1m	RDF
MG5BA3-04RDF-L2M	MG5BA3-10RDF-L2M	MG5BA3-20RDF-L2M	2m
MG5BA3-04RDF-L3M	MG5BA3-10RDF-L3M	MG5BA3-20RDF-L3M	3m
MG5BA3-04RDF-L5M	MG5BA3-10RDF-L5M	MG5BA3-20RDF-L5M	5m
MG5BA3-04RDF-L7M	MG5BA3-10RDF-L7M	MG5BA3-20RDF-L7M	7m

※3：検出範囲（3V入力時）

品番		ケーブル長さ	コネクタ形状
±250m/S2※3	±500m/S2※3
MG5BA3-50RDA-L1M	MG5BA3-100RDA-L1M	1m	RDA
MG5BA3-50RDA-L2M	MG5BA3-100RDA-L2M	2m
MG5BA3-50RDA-L3M	MG5BA3-100RDA-L3M	3m
MG5BA3-50RDA-L5M	MG5BA3-100RDA-L5M	5m
MG5BA3-50RDA-L7M	MG5BA3-100RDA-L7M	7m
MG5BA3-50RDB-L1M	MG5BA3-100RDB-L1M	1m	RDB
MG5BA3-50RDB-L2M	MG5BA3-100RDB-L2M	2m
MG5BA3-50RDB-L3M	MG5BA3-100RDB-L3M	3m
MG5BA3-50RDB-L5M	MG5BA3-100RDB-L5M	5m
MG5BA3-50RDB-L7M	MG5BA3-100RDB-L7M	7m
MG5BA3-50RDC-L1M	MG5BA3-100RDC-L1M	1m	RDC
MG5BA3-50RDC-L2M	MG5BA3-100RDC-L2M	2m
MG5BA3-50RDC-L3M	MG5BA3-100RDC-L3M	3m
MG5BA3-50RDC-L5M	MG5BA3-100RDC-L5M	5m
MG5BA3-50RDC-L7M	MG5BA3-100RDC-L7M	7m
MG5BA3-50RDD-L1M	MG5BA3-100RDD-L1M	1m	RDD
MG5BA3-50RDD-L2M	MG5BA3-100RDD-L2M	2m
MG5BA3-50RDD-L3M	MG5BA3-100RDD-L3M	3m
MG5BA3-50RDD-L5M	MG5BA3-100RDD-L5M	5m
MG5BA3-50RDD-L7M	MG5BA3-100RDD-L7M	7m
MG5BA3-50RDE-L1M	MG5BA3-100RDE-L1M	1m	RDE
MG5BA3-50RDE-L2M	MG5BA3-100RDE-L2M	2m
MG5BA3-50RDE-L3M	MG5BA3-100RDE-L3M	3m
MG5BA3-50RDE-L5M	MG5BA3-100RDE-L5M	5m
MG5BA3-50RDE-L7M	MG5BA3-100RDE-L7M	7m
MG5BA3-50RDF-L1M	MG5BA3-100RDF-L1M	1m	RDF
MG5BA3-50RDF-L2M	MG5BA3-100RDF-L2M	2m
MG5BA3-50RDF-L3M	MG5BA3-100RDF-L3M	3m
MG5BA3-50RDF-L5M	MG5BA3-100RDF-L5M	5m
MG5BA3-50RDF-L7M	MG5BA3-100RDF-L7M	7m
