測定機器

■特長
●堅牢かつダイナミックレンジが広い （圧電型加速度計を搭載）
●データ収録器が不要
●フラットな周波数特性 周波数範囲（±5％）： 2 Hz ～ 8,000 Hz
●24bit ADコンバータ内蔵
●PCやタブレットにて振動データを記録


■用途
●ベアリング等の機器診断
●振動モニタリング
●建造物の振動計測
●地盤振動計測
●回転機器のトラッキング解析、バランシング検査

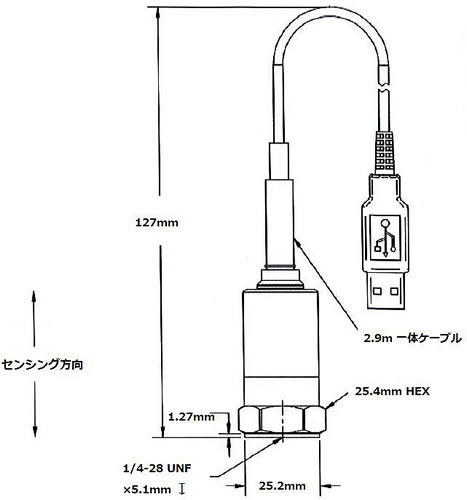

■寸法図



■周波数特性カーブ（典型値）



■仕様

品番	M2983-333D01T
主な性能
感度［1］	チャンネル A：0.44 ％ FSV/(m/s2) チャンネル B：0.86 ％ FSV/(m/s2)
測定レンジ［2］	チャンネル A：±196m/s2 pk (±20g pk) チャンネル B：±98m/s2 pk (±10g pk)
ADコンバータ 帯域 (-3dB)	0.155 Hz ～ 22,900 Hz
周波数範囲(±5％)	2 Hz ～ 8,000 Hz
周波数範囲(±10％) ［2］	1.5 Hz ～11,000 Hz
周波数範囲(±3dB) ［2］	0.9 Hz ～ 15,000 Hz
共振周波数	25,000Hz 以上
取付共振［2］	17,400Hz
取付共振の利得［2］	200％
横軸感度［2］	5 ％ 以下
広帯域分解能 (1Hz ～ 10,000Hz)	0.0245 m/s2 pk
非線形性	2 ％ 以下
環境性能
耐衝撃性	68,647 m/s2 pk (7,000 g pk)
温度範囲	-10 ～ +70 ℃
温度係数	0.18 ％ / ℃
電気的仕様
通信規格	USB 2.0 Full Speed
消費電力［2］	45 mA 以下
内部 ACコンバータ	24 bit
サンプルレート	24 bit @ 48, 44.1, 32, 22.05, 16, 11.025, 8 kHz 16 bit @ 48, 44.1, 32, 22.05, 16, 11.025, 8 kHz
物理的仕様
サイズ（六角）	25.4 mm
サイズ（高さ）	66.0 mm
重さ	131 グラム
取付ネジ	1/4 – 28 UNF
取付トルク	2.7 Nm ～ 6.8 Nm
受感素子	圧電 セラミック
受感部構造	シェア型
センサ筐体材質	ステンレススチール
シール	溶接密封
コネクタタイプ	USB Type A Male
ケーブル長さ	2.9 m
