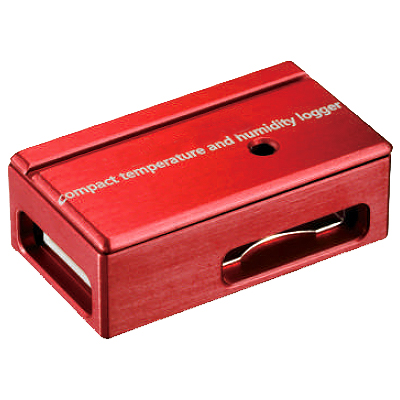

MC58TDL-3CSNMはわずか16mm×28mmのサイズに、超小型・高精度で長期信頼性に優れた高性能デジタル温湿度センサ、CPU、フラッシュメモリ、リアルタイムロック、バッテリーなどを凝縮して、温度・湿度・露点の長時間の計測・記録ができるデータロガーです。
各種外付けセンサケーブルも自由に選択できます。
■特長
●超小型サイズ
16×28×10mmの小型ロガーのみで測定が可能です。センサ、ボタン電池、メモリ、CPUすべての機能が集約されています。
●小型ながら大容量記録
最大で温度・湿度を64000ポイント記録することが可能です。電池容量の変更などカスタムにも対応しております。
●有線接続でリアルタイムモニタリング
PCと有線接続することでメモリ容量や電池残量を気にせずにリアルタイムモニタリング、記録も可能です。
●測定環境に応じたセンサの選択

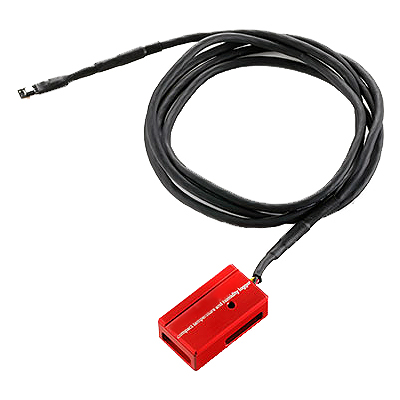

本体内蔵センサだけでなく、各種外付けセンサケーブルを接続することで狭小空間や結露環境など、測定環境に応じたセンサを選択することが可能です。

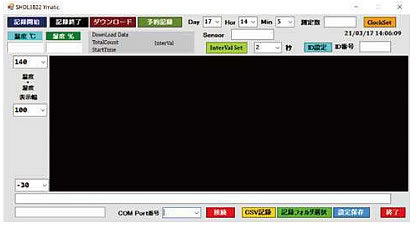

■アプリケーション画面

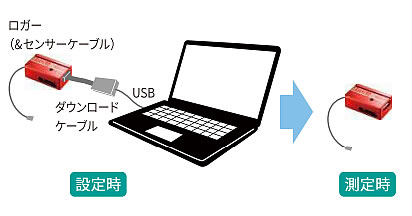

■システム構成例

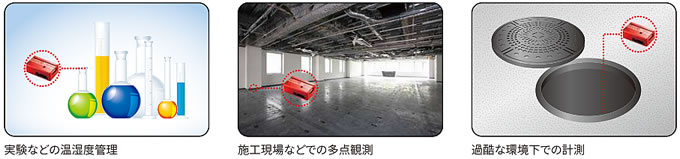

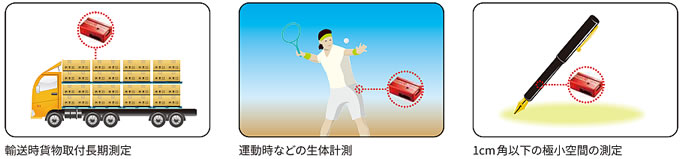

■用途例
■仕様
| 品番 |
MC58TDL-3CSNM |
| 測定ch |
温度1ch + 湿度1ch |
| 内蔵センサ |
MC58HT-35SNタイプ |
外付センサ
（オプション） |
MC58HT-35SNタイプ、MC58HT-F35SNタイプ |
| 測定範囲※1
|
温度 |
-15～105℃（センサ部のみ） |
| 湿度 |
0～100%RH※2
|
| 測定精度 |
温度 |
±0.2℃＠25℃ |
| 湿度 |
±1.5% |
| 記憶容量 |
内蔵メモリ フラッシュメモリ 256Kバイト
温度・湿度 64000ポイント |
| 測定間隔 |
1～3600秒 |
| ダウンロード |
専用ケーブル |
| 内蔵時計 |
水晶時計 年/月/日/時/分/秒/記録開始時間 |
| 寸法 |
(W)16×(D)18×(H)9mm |
| 重量 |
10g |
※1：測定範囲は構成する電子デバイスの使用温度範囲です。電池等使用温度範囲をオーバーする部品もあり、お客様の責任でご使用ください。
※2：高湿度時（100％付近）で結露発生の可能性がある場合は本体のみでの測定は難しいです。設置スペースや測定環境・条件により、本体のみか各種外付けセンサケーブルからセンサを選択してください。
■オプション
＜外付けセンサー＞

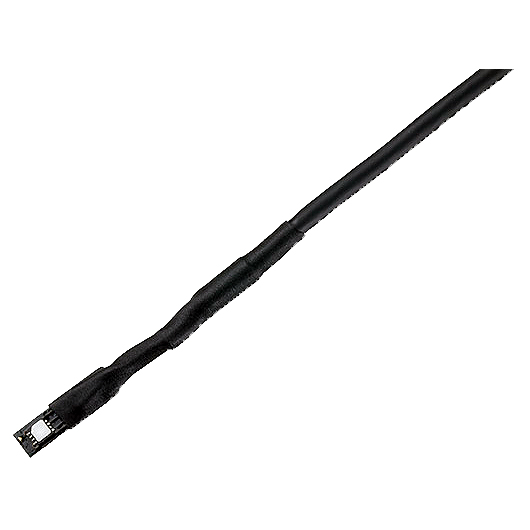

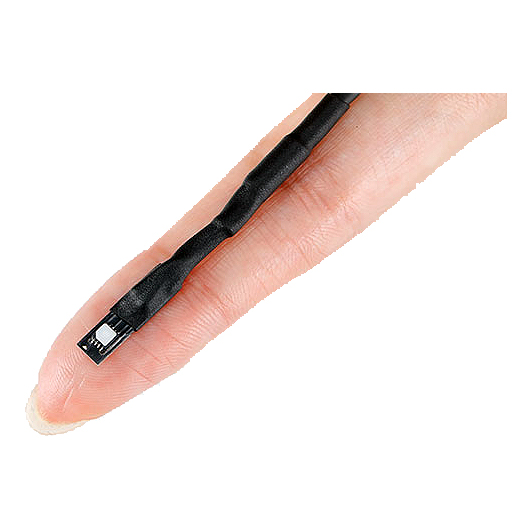

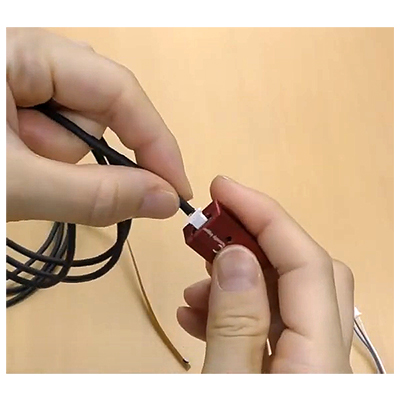

●MC58HT-35SNタイプはセンサヘッド幅は4mm、メンブレンフィルタ付超小型高湿度対応センサです。
素子を保護するフィルタを搭載しているため、低湿度環境でも安定して使用できる標準タイプのセンサケーブルです。

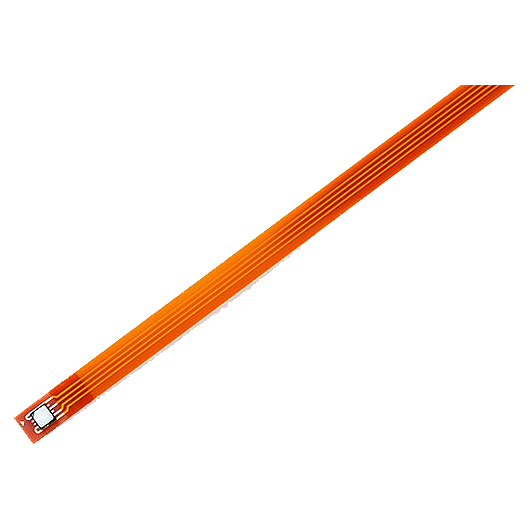

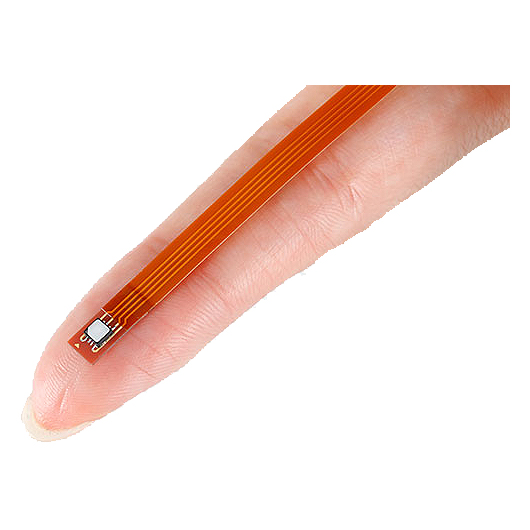

●MC58HT-F35SNタイプは、MC58HT-35SNタイプの性能をそのままに、先端から13cmをフレキシブルケーブルにて製作しました。
センサ部1mm厚の超薄型・小型センサケーブルで、狭小隙間や入り組んだ環境でも使用できるケーブルです。

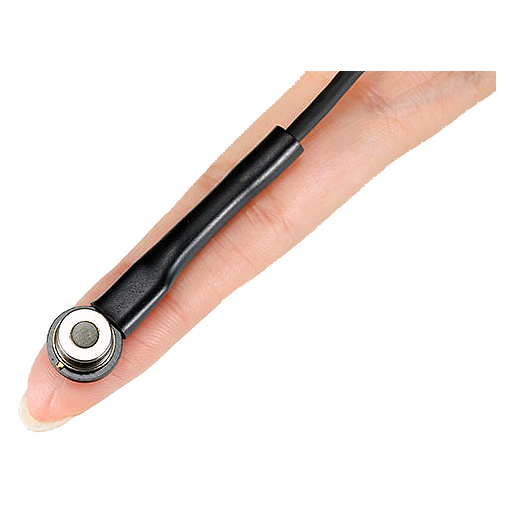

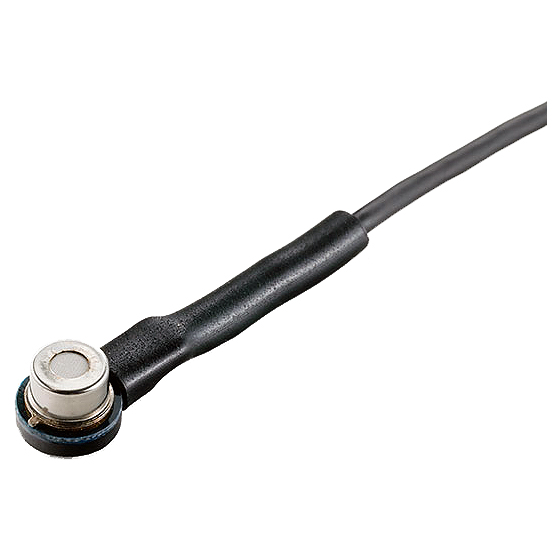

●MC58YT-939SNタイプは高湿度環境でも使用できる温湿度センサケーブルです。
焼結金属フィルタを搭載し、高湿度環境の測定を実現しました。
過酷な環境でも使用できるほか、高精度静電容量式センサなので通常環境下の使用でも実力を発揮します。屋外での使用や結露環境での使用に最適です。
| MC58HT-35SNタイプ |
MC58HT-F35SNタイプ |
MC58YT-939SNタイプ |
 |
 |
 |
 |
 |
 |
| 型式 |
MC58HT-35SN |
MC58HT-F35SN |
MC58YT-939SN |
| 測定範囲 |
温度 |
-15℃～105℃ |
| 湿度 |
0～100％ |
測定精度
(25℃、0～80％RH) |
温度 |
±0.2℃ |
| 湿度 |
±1.5% |
±1.8%RH |
| 測定分解能 |
温度 |
0.015℃ |
| 湿度 |
0.01%RH |
0.02%RH |
| 応答時間 |
温度 |
約2秒 |
約10秒 |
| 湿度 |
約8秒 |
約10秒 |
| 動作範囲 |
0～100%RH |
| センサヘッドサイズ |
15×4mm |
7×5mm |
16×12mm |
| フレキシブル部分 |
- |
130mm |
- |
| ケーブルの長さ |
1/2/3/5/10m |
1/2/3/5/10m |
1/2/3/5/10m |
※ケーブル長1m、2m、10mが必要な場合は、お見積依頼の際にメッセージ欄（備考欄
）へ希望される長さをご記入ください。
■その他オプション
| MC58APP-DLN3M |
MC58TDL-DLCN3M |
 |
 |
| 品番 |
品名 |

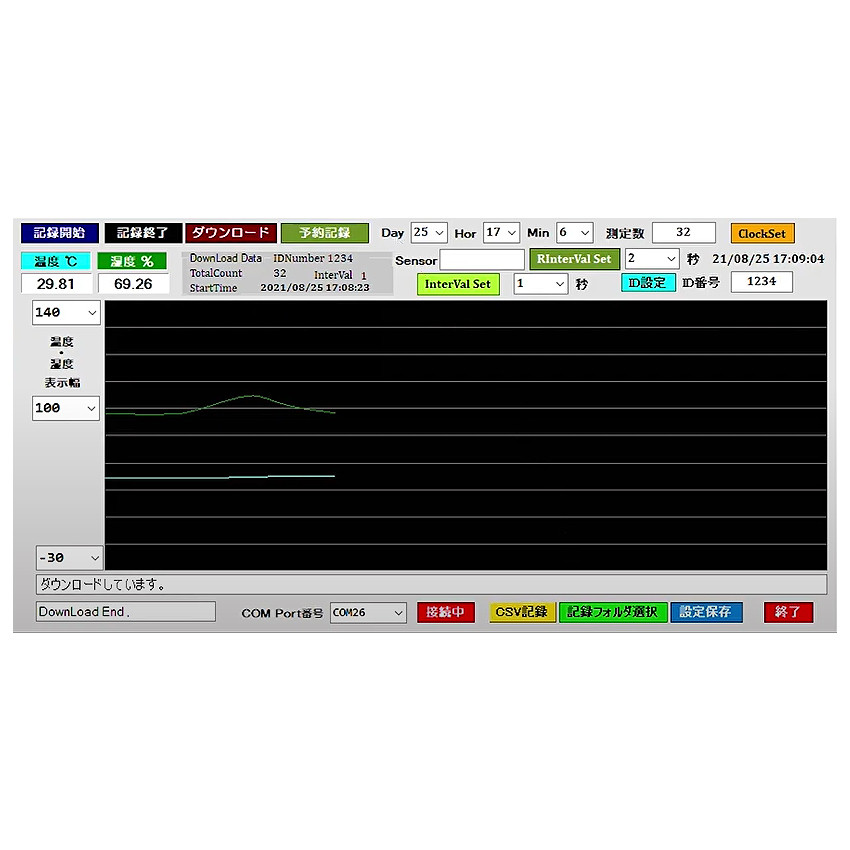

| MC58APP-DLN3M |
アプリケーションソフト |
| MC58TDL-DLCN3M |

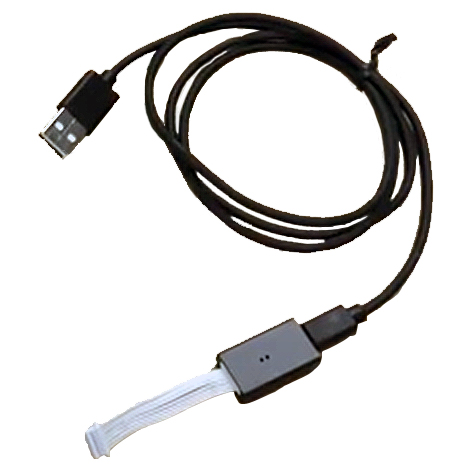

ダウンロードケーブル |
