はかり

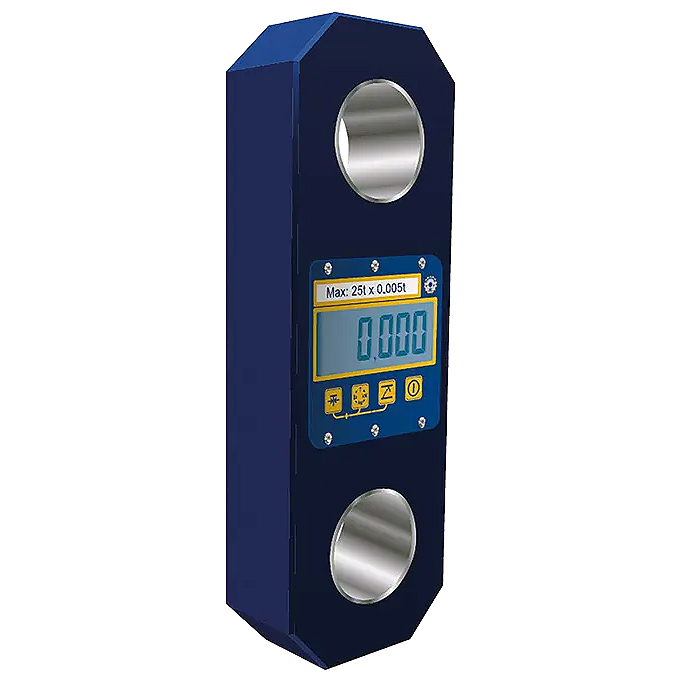

荷重を本体に表示するスタンダードタイプ
製造、輸送、農業、石油、ガス、公共事業、航空宇宙産業などの様々な分野で使用されています。



■特長
●1t～300tのバリエーション
●航空機グレード高品質アルミニウム構造
●軽量、コンパクト
●防塵、防水等級IP65/NEMA6
●大口径LCD ディスプレー
●高精度
●選択可能な計測単位
●高解像度
●ピークホールド
●風袋
●風袋の事前設定
●過荷重カウンター
●音響過負荷アラーム
●RS-485 シリアル出力
●アルミ製フライトケース付属

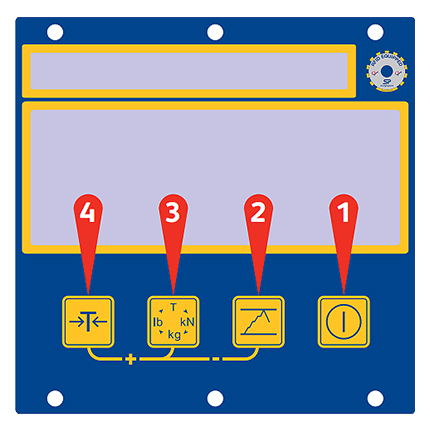

■本体操作ボタン

①　「電源ボタン」
3秒間長押しで電源オンとオフが出来ます。既定値では20分後に自動的にオフになります。

②　「ピークホールドボタン」
ピークホールド
の設定が行えます。一度押すとディスプレイ上にPH”と表示され、計測中での最大荷重のみが表示されます。
もう一度押すとオフになります。

③　「単位切替ボタン」
計測単位をt(トン)/kg(キログラム)/N(キロニュートン)/lb(ポンド)に変換します。

④　「風袋ボタン」
風袋引き設定を行うことができます。風袋引き中はディスプレイの荷重単位が点滅します。
風袋引きプリセットの方法はP.5を参照して下さい。

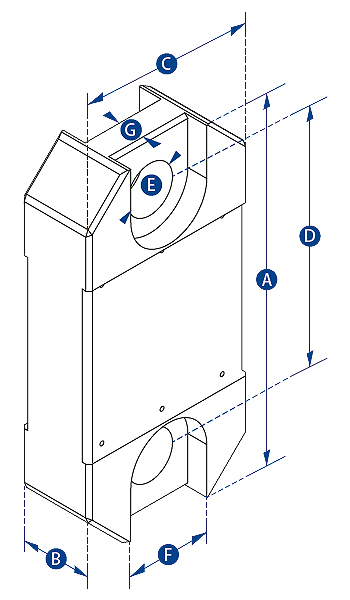

■寸法

	品番	サイズ（mm）
		A	B	C	D	E	F	G
	M1621LP-1TRL	204	43	101	146	24.5	48	19
	M1621LP-2T5RL	204	43	101	146	24.5	48	19
	M1621LP-5TRL	249	43	101	165	38	66	32
	M1621LP-6T5RL	249	43	113	165	38	65	32
	M1621LP-12TRL	305	47	101	193	47.5	-	-
	M1621LP-25TRL	340	60	115	215	55	-	-
	M1621LP-35TRL	393	75	126	225	60	-	-
	M1621LP-50TRL	424	75	163	230	76	-	-
	M1621LP-75TRL	470	75	202	260	76	-	-
	M1621LP-100TRL	608	99	255	320	109	-	-
	M1621LP-150TRL	670	99	303	360	109	-	-
	M1621LP-200TRL	700	144	320	350	132	-	-
	M1621LP-250TRL	700	144	320	350	132	-	-
	M1621LP-300TRL	806	150	426	350	160	-	-

■共通仕様

バッテリー	9V PP3
バッテリー寿命	ロードセル：80時間 M1621LP-WHDP100M：100時間
ディスプレイタイプ	6桁液晶ディスプレイ25mm
作動温度範囲	-10℃～+50℃
精度	フルスケールの±0.1%
防塵防水等級	IP65 または NEMA4X

■仕様

品番	最大使用荷重	最小表示	単位	質量	安全率	ロードピン径	シャックル型式
M1621LP-1TRL	1000kg	0.5kg	kg	1.5kg	12:1	φ19mm	GPBB
M1621LP-2T5RL	2.5t	0.001t	t	1.5kg	7:1	φ19mm
M1621LP-5TRL	5t	0.001t	t	2kg	7:01	φ25mm
M1621LP-6T5RL	6.5t	0.001t	t	2.4kg	7:1	φ25mm
M1621LP-12TRL	12t	0.002t	t	3.7kg	7:1	φ35mm
M1621LP-25TRL	25t	0.005t	t	5kg	5:1	φ51mm
M1621LP-35TRL	35t	0.005t	t	8.6kg	5:1	φ57mm
M1621LP-50TRL	55t	0.01t	t	13kg	5:1	φ57mm	G2140
M1621LP-75TRL	75t	0.01t	t	16kg	5:1	φ70mm
M1621LP-100TRL	100t	0.05t	t	34kg	5:1	φ83mm
M1621LP-150TRL	150t	0.05t	t	46kg	4:1	φ95mm
M1621LP-200TRL	200t	0.1t	t	82kg	5:1	φ121mm
M1621LP-250TRL	250t	0.1t	t	82kg	4:1	φ127mm
M1621LP-300TRL	300t	0.1t	t	118kg	5:1	φ152mm

品　　番	品　　名	価　　格
M1621LP-1TRL	防水無線デジタル吊はかり(ロードセル)表示画面付　1t	Mail
M1621LP-2T5RL	防水無線デジタル吊はかり(ロードセル)表示画面付　2.5t	Mail
M1621LP-5TRL	防水無線デジタル吊はかり(ロードセル)表示画面付　5t	廃番
M1621LP-6T5RL	防水無線デジタル吊はかり(ロードセル)表示画面付　6.5t	Mail

品　　番	品　　名	価　　格
M1621LP-12TRL	防水無線デジタル吊はかり(ロードセル)表示画面付　12t	Mail
M1621LP-25TRL	防水無線デジタル吊はかり(ロードセル)表示画面付　25t	Mail
M1621LP-35TRL	防水無線デジタル吊はかり(ロードセル)表示画面付　35t	Mail
M1621LP-50TRL	防水無線デジタル吊はかり(ロードセル)表示画面付　55t	Mail
M1621LP-75TRL	防水無線デジタル吊はかり(ロードセル)表示画面付　75t	Mail

品　　番	品　　名	価　　格
M1621LP-100TRL	防水無線デジタル吊はかり(ロードセル)表示画面付　100t	Mail
M1621LP-150TRL	防水無線デジタル吊はかり(ロードセル)表示画面付　150t	Mail
M1621LP-200TRL	防水無線デジタル吊はかり(ロードセル)表示画面付　200t	Mail
M1621LP-250TRL	防水無線デジタル吊はかり(ロードセル)表示画面付　250t	Mail
M1621LP-300TRL	防水無線デジタル吊はかり(ロードセル)表示画面付　300t	Mail

■オプション

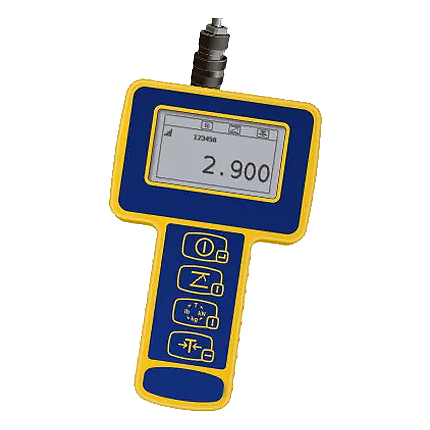

●有線式ハンディディスプレイ　M1621LP-WHDP100M
オプションで手持ちのディスプレイ(有線タイプ)と接続する事が出来ます。

品番	M1621LP-WHDP100M
品名	有線式ハンディディスプレイ
バッテリー	単3電池×2本
連続使用時間	100時間
その多機能	過荷重アラーム（90dB）設定可能 ピークホールド / 風袋機能付 低バッテリー通知機能付き

品　　番	品　　名	価　　格
M1621LP-WHDP100M	有線式ハンディディスプレイ	Mail
