高強度アルミニウム合金と高い加工技術を活かし、更に堅牢でシンプル、軽量で扱い易くなりました。
車両総重量8トンまで対応(7枚連結時)
アルミ連結敷板スロープロードマット1枚当たりの耐荷重2.5ton
※通行する車の車幅より広い幅になるように連結敷設し、ロードマット間の間をあけた敷設は行わないでください。
■特長
軽量で運搬・敷設作業負担が軽減
敷鉄板に対し、敷設に重機が必要なく、1人~2人で設置が可能。運搬、敷設コストが削減できます。
●連結部バタツキ防止フック仕様
フック部が噛み合う機構ですので、バタツキやズレを防止します。取手としても使用可能です
●スロープ部の取り外し・角度調整が可能
車載や、収納・用途に応じてスロープ部の取り外しができます。また、スロープ部を固定せず、接地面の起伏に対応した角度調整も可能です。
●幅決めアングルでズレ抑止
スライド式(ナットで固定)なので、 開削スパンに合わせて調整可能です。
●車両総重量8トンまで対応!※7枚連結時
通行する車輌の車種や積載物含む総重量により連結枚数は異なりますが、車幅より広い幅になるように連結敷設してください。
■使用例
※段差スロープ(黄色部)は付属していません。段差スロープは一般的な市販品のものをつけています。
■寸法図
■仕様
品番 |
耐荷重
(1枚あたり) |
寸法 |
重量
(1枚あたり) |
材質 |
入り数 |
L1 |
L2 |
M581AL-1400RM |
2.5t |
1400mm |
500mm |
17kg |
アルミ合板 |
マット部×1
スロープ部×2 |
M581AL-1650RM |
1650mm |
750mm |
19kg |
M581AL-1900RM |
1900mm |
1000mm |
21kg |
■オプション

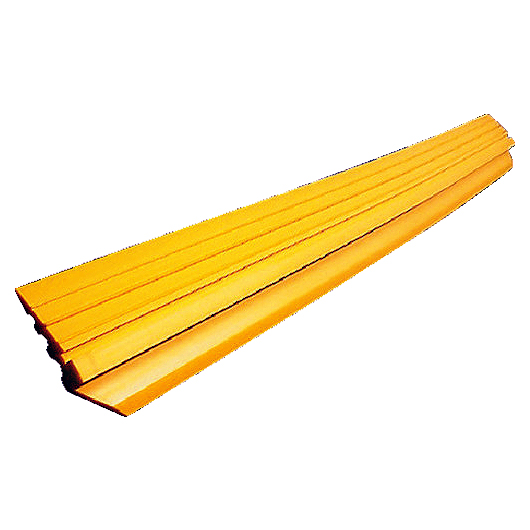

●段差スロープ
敷板の厚み(19、22、25mm)に対応した、ちょっとした段差を解消するスロープです。
長さが1500mmあり、敷他の幅に合わせてカットできます。
※この段差スロープはM581AL-1400RMシリーズ専用商品ではありません。
品番 |
サイズ(W×L) |
対応敷鉄板厚み |
出荷ロット |
M2696RS-5122A |
155×1500mm |
19mm、22mm、25mm |
1本 |
