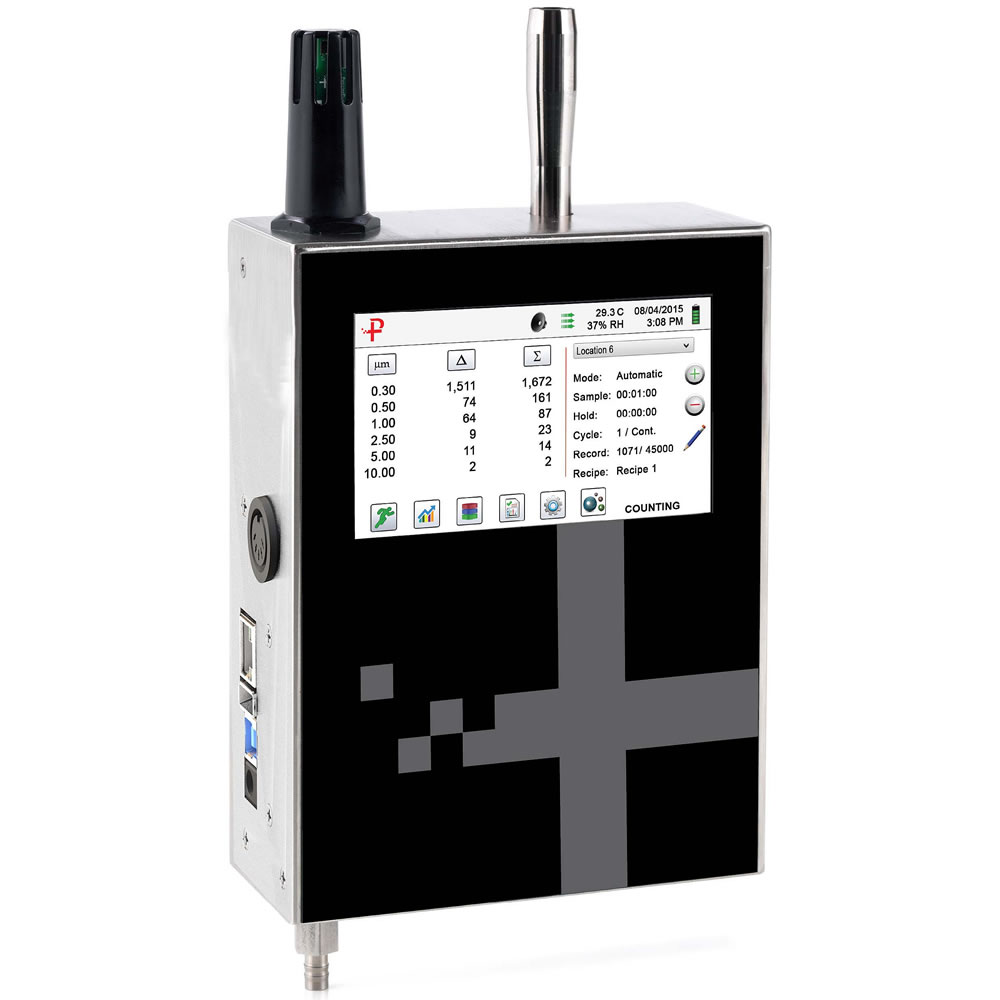

M3283PTC-HC5301RPリモート粒子カウンターは、0.3～25.0μmの粒子を0.1 CFM (2.83 LPM)の流量で測定します。
これらのコンパクトで使いやすい機器は、最大6つの選択可能な粒子サイズチャンネルと、オプションで温度および相対湿度センサーを表示します。
研究、産業衛生、室内空気質、クリーンルーム用途向けに設計された5000シリーズは、幅広い環境で信頼性が高く高性能なモニタリングを提供します。
最も清潔なラボから最も汚れた作業現場まで、業界最高の粒子濃度制限のおかげで、どんな環境も自信を持って監視できます。
5000シリーズのリモート粒子カウンターとしての大きな利点の一つは、内蔵のタッチスクリーンディスプレイです。
重要なエリアで作業する技術者にリアルタイムの視覚的フィードバックを提供し、粒子数の増加を即座に特定することを可能にします。
調整可能な可聴アラームは、重要な環境において追加の認識層を提供します。
連続的な動力駆動を想定して設計された5000シリーズは、途切れない監視が不可欠な固定設置に最適です。
デバイス上で直接データを管理するか、Particles Plus®の無料ソフトウェアを通じて管理できます。
生データをエクスポートしてください。
CSVまたはカスタムレポート(ISO 14644-1、EU GMP付属書1、またはFS 209E)を作成してください。
インターネット接続があればどこからでもソフトウェアを通じてリモート診断が可能です。
5000シリーズは単独ユニットとしても機能することも、ビルオートメーションやクリーンルーム管理システムにシームレスに統合することも可能です。
| M3283PTC-HC5301RP |
M3283PTC-HC5301RPP |
|
 |
■特長
●最大45,000件のサンプルレコード、1,000件のサンプルサイト、50点のレシピを保存
●信頼性の高い性能を実現する長寿命レーザーダイオード技術
●密度および屈折率補正を用いてμg/m³単位の質量濃度を近似します
●0.3～10μmまでのユーザー選択可能なPMサイズ(最大25.0μmのTPMを含む)
●大きく直感的なカラータッチスクリーンディスプレイと使いやすいアイコン駆動インターフェース
●多用途な取り付けオプション
●インターネット対応のリモート診断により、どこからでも迅速に問題を解決できる
●注釈機能により、32文字の記法をライブサンプルレコードに保存できます
●共通インターフェースにより、すべての製品での使いやすさが保証されます
●イーサネット、USB、Wi-Fi(オプション)、RS 485またはRS232での接続
●ISO 14644-1、EU GMP Annex 1、FS 209Eのユーザー定義可能なレポートを表示する
●包括的なアラーム管理を備えた視覚および聴覚アラームの内蔵
●ISO 21501-4およびJIS B9921規格に準拠しています
●掃除が簡単で軽量なステンレス製筐体で、粒子トラップが最小限です
●2年間の限定保証(延長保証および生涯保証が利用可能)
■オプション
●パーソナルコンピューターと接続、ネットワーク経由でパーティクルカウンタを遠隔操作
●データダウンロード、グラフ描画。
●リモートコンフィグレーションモードで、お手元でのファームウエアのアップグレードが可能
環境センサの現場校正が可能。
サービス拠点と繋いで現場でのパーティクルカウンタの診断を行ないます。
M3283PTC-HC57P-2000ETNはEthernet経由、最大8台の同時多点監視を行ないます。（オプション）
■寸法図
■仕様
| 品番 |
M3283PTC-HC5301RP |
M3283PTC-HC5301RPP |
| 測定レンジ |
0.3μm～10.0μm以上 |
出荷時粒径設定
（0.3μmタイプ） |
0.3、0.5、1.0、2.5、5.0、10.0μm |
| ユーザーセレクタブル設定 |
最小可測粒径は固定、最小～最大可測粒径範囲内で
0.01μmステップで粒径設定が可能（校正は出荷時粒のみ） |
| 光源 |
半導体レーザ |
| 吸引流量（1分間当たり） |
0.1CFM（約2.83LM）、内蔵フローコントローラによる自動流量検出
・Pは自動流量調整、チューブ延長5m以内（大気圧下） |
| ポンプ（真空源） |
ポンプなし（＞38.1cmHg） |
ポンプ内蔵 |
| 最大可測濃度 |
30,000,000個/CF（1,060,000個/L、50,000個/秒）
10% 同時通過計数損失以内 |
| 計数効率・偽計数 |
0.3μmPSLにて50%±20% at0.3μm、
0.45μmPSLにて100%±10% at0.3μm・1カウント/60分間 |
| モード |
マニュアル、オートマチック、粒径間値（差分）/合計値、質量濃度換算、
リアルタイムメーター |
| アラーム |
カウント、コンセントレーション、μg、温度・湿度にて設定
（ビープ音、画面に赤色表示） |
| ﾒﾓﾘｰ/ログインターバル |
45,000データ
（画面にて呼び出し、PCへ出力、USBメモリにて読み出し可能）
／ホールドタイムなしで1秒～99時間 |
| ロケーション・レシピ設定 |
500ロケーション（20文字インテクス入力可）・150レシピ |
| ユーザーインターフェース |
ディスプレイ（4.3in.WQVAG カラータッチスクリーン）アイコンタッチ操作
USBメモリにてセットアップ内容コピー可能(同一モデル間）、
動作オンオフは5000シリーズは電源接続でオン |
| コミュニケーション |
USB、Ethernet、Modbus RS485、RS232C（オプション） |
| 電源 |
110-240VAC 50/60Hz universal in-lime power surply
バックアップ電池のみ内蔵 |
| 温湿度センサ |
オプション Model EE80014A（0-60℃±0.5℃、15-90%±2%） |
| プリンタ（ｵﾌﾟｼｮﾝ） |
(別売) 専用感熱プリンタ Model AS99011 |
| ファクトリーオプション |
アラーム外部出力、オープンコレクター |
| 寸法/重量 |
(W)133×(D)58×(H)193／1.18kg |
(W)133×(D)58×(H)177／1.23kg |
| 付属品 |
等速吸引プローブ、パージフィルタ、USBケーブル(1.8m)、
リチウムイオン電池、ACアダプタ（15V2A-100～240VAC）検査成績書、
校正証明書、マニュアル |
多点監視ソフトウェア
（オプション） |
AMOSYS2000 Ethernet 8 ポイントまで |
キャリングケース
（オプション） |
別売 Model AS99015T ハードプラスリティック製 |
| 使用環境 |
5℃-40℃ |
| 保存環境 |
相対温度 20%-95%(結露なきこと) |
| 規格 |
0℃-50℃（結露なきこと） |
| 保証 |
ISO21501-4、JIS B 9921・1年間ただし、光源は2年間 |
| 品番 |
M3283PTC-HC5501RP |
M3283PTC-HC5501RPP |
| 測定レンジ |
0.5μm～10.0μm以上 |
出荷時粒径設定
（0.3μmタイプ） |
0.3、0.5、1.0、2.5、5.0、10.0μm |
| ユーザーセレクタブル設定 |
最小可測粒径は固定、最小～最大可測粒径範囲内で
0.01μmステップで粒径設定が可能（校正は出荷時粒のみ） |
| 光源 |
半導体レーザ |
| 吸引流量（1分間当たり） |
0.1CFM（約2.83LM）、内蔵フローコントローラによる自動流量検出
・Pは自動流量調整、チューブ延長5m以内（大気圧下） |
| ポンプ（真空源） |
ポンプなし（＞38.1cmHg） |
ポンプ内蔵 |
| 最大可測濃度 |
30,000,000個/CF（1,060,000個/L、50,000個/秒）
10% 同時通過計数損失以内 |
| 計数効率・偽計数 |
0.3μmPSLにて50%±20% at0.3μm、
0.45μmPSLにて100%±10% at0.3μm・1カウント/60分間 |
| モード |
マニュアル、オートマチック、粒径間値（差分）/合計値、質量濃度換算、
リアルタイムメーター |
| アラーム |
カウント、コンセントレーション、μg、温度・湿度にて設定
（ビープ音、画面に赤色表示） |
| ﾒﾓﾘｰ/ログインターバル |
45,000データ
（画面にて呼び出し、PCへ出力、USBメモリにて読み出し可能）
／ホールドタイムなしで1秒～99時間 |
| ロケーション・レシピ設定 |
500ロケーション（20文字インテクス入力可）・150レシピ |
| ユーザーインターフェース |
ディスプレイ（4.3in.WQVAG カラータッチスクリーン）アイコンタッチ操作
USBメモリにてセットアップ内容コピー可能(同一モデル間）、
動作オンオフは5000シリーズは電源接続でオン |
| コミュニケーション |
USB、Ethernet、Modbus RS485、RS232C（オプション） |
| 電源 |
110-240VAC 50/60Hz universal in-lime power surply
バックアップ電池のみ内蔵 |
| 温湿度センサ |
オプション Model EE80014A（0-60℃±0.5℃、15-90%±2%） |
| プリンタ（ｵﾌﾟｼｮﾝ） |
(別売) 専用感熱プリンタ Model AS99011 |
| ファクトリーオプション |
アラーム外部出力、オープンコレクター |
| 寸法/重量 |
(W)133×(D)58×(H)193／1.18kg |
(W)133×(D)58×(H)177／1.23kg |
| 付属品 |
等速吸引プローブ、パージフィルタ、USBケーブル(1.8m)、
リチウムイオン電池、ACアダプタ（15V2A-100～240VAC）検査成績書、
校正証明書、マニュアル |
多点監視ソフトウェア
（オプション） |
AMOSYS2000 Ethernet 8 ポイントまで |
キャリングケース
（オプション） |
別売 Model AS99015T ハードプラスリティック製 |
| 使用環境 |
5℃-40℃ |
| 保存環境 |
相対温度 20%-95%(結露なきこと) |
| 規格 |
0℃-50℃（結露なきこと） |
| 保証 |
ISO21501-4、JIS B 9921・1年間ただし、光源は2年間 |
| 品番 |
M3283PTC-5300RP |
M3283PTC-P5300RP |
| 測定レンジ |
0.3μm～10.0μm以上 |
出荷時粒径設定
（0.3μmタイプ） |
0.3、0.5、1.0、2.5、5.0、10.0μm |
| ユーザーセレクタブル設定 |
最小可測粒径は固定、最小～最大可測粒径範囲内で
0.01μmステップで粒径設定が可能（校正は出荷時粒のみ） |
| 光源 |
半導体レーザ |
| 吸引流量（1分間当たり） |
1.2/分、内蔵フローコントローラによる自動流量検出
・Pは内蔵ポンプ自動流量調整、チューブ延長5m以内（大気圧下） |
| ポンプ（真空源） |
ポンプなし（＞38.1cmHg） |
ポンプ内蔵 |
| 最大可測濃度 |
70,800,000個/CF（2,500,000個/L、118,000個/秒）
10% 同時通過計数損失以内 |
| 計数効率・偽計数 |
0.3μmPSLにて50%±20% at0.3μm、
0.45μmPSLにて100%±10% at0.3μm・1カウント/60分間 |
| モード |
マニュアル、オートマチック、粒径間値（差分）/合計値、質量濃度換算、
リアルタイムメーター |
| アラーム |
カウント値、コンセントレーション、μg、温度・湿度にて設定
（ビープ音、画面に赤色表示）
オープンコレクタアラーム外部出力（ファクトリーオプション） |
| ﾒﾓﾘｰ/ログインターバル |
45,000データ
（画面にて呼び出し、PCへ出力、USBメモリにて読み出し可能）
／ホールドタイムなしで1秒～99時間 |
| ロケーション・レシピ設定 |
500ロケーション（20文字インテクス入力可）・150レシピ |
| ユーザーインターフェース |
ディスプレイ（4.3in.WQVAG カラータッチスクリーン）アイコンタッチ操作
USBメモリにてセットアップ内容コピー可能(同一モデル間）、
動作オンオフは5000シリーズは電源接続でオン |
| コミュニケーション |
USB、Ethernet、Modbus RS485、RS232C（オプション） |
| 電源 |
110-240VAC 50/60Hz universal in-lime power surply
バックアップ電池のみ内蔵 |
| 付属品 |
等速吸引プローブ、パージフィルタ、USBケーブル(1.8m)、
ACアダプタ（15V2A-100～240VAC）検査成績書、
校正証明書、マニュアル |
| 温湿度センサ |
オプション Model EE80014A（0-60℃±0.5℃、15-90%±2%） |
| プリンタ（ｵﾌﾟｼｮﾝ） |
(別売) 専用感熱プリンタ Model AS99011 |
| ファクトリーオプション |
アラーム外部出力、オープンコレクター |
| 寸法/重量 |
(W)133×(D)58×(H)193／1.18kg |
(W)133×(D)58×(H)193／1.18kg |
| ファクトリーオプション |
校正済み予備センサ、アラーム外部表示高輝度ランプ、
アラーム出力オープンコレクター、RS223-C |
多点監視ソフトウェア
（オプション） |
AMOSYS2000 Ethernet 8 ポイントまで |
キャリングケース
（オプション） |
別売 Model AS99015T ハードプラスリティック製 |
| 使用環境 |
5℃-40℃ |
| 保存環境 |
相対温度 20%-95%(結露なきこと) |
| 規格 |
0℃-50℃（結露なきこと） |
| 保証 |
ISO21501-4、JIS B 9921・1年間ただし、光源は2年間 |
| 品番 |
M3283PTC-5500RP |
M3283PTC-P5500RP |
| 測定レンジ |
0.5μm～10.0μm以上 |
出荷時粒径設定
（0.3μmタイプ） |
0.3、0.5、1.0、2.5、5.0、10.0μm |
| ユーザーセレクタブル設定 |
最小可測粒径は固定、最小～最大可測粒径範囲内で
0.01μmステップで粒径設定が可能（校正は出荷時粒のみ） |
| 光源 |
半導体レーザ |
| 吸引流量（1分間当たり） |
1.2/分、内蔵フローコントローラによる自動流量検出
・Pは内蔵ポンプ自動流量調整、チューブ延長5m以内（大気圧下） |
| ポンプ（真空源） |
ポンプなし（＞38.1cmHg） |
ポンプ内蔵 |
| 最大可測濃度 |
70,800,000個/CF（2,500,000個/L、118,000個/秒）
10% 同時通過計数損失以内 |
| 計数効率・偽計数 |
0.3μmPSLにて50%±20% at0.3μm、
0.45μmPSLにて100%±10% at0.3μm・1カウント/60分間 |
| モード |
マニュアル、オートマチック、粒径間値（差分）/合計値、質量濃度換算、
リアルタイムメーター |
| アラーム |
カウント値、コンセントレーション、μg、温度・湿度にて設定
（ビープ音、画面に赤色表示）
オープンコレクタアラーム外部出力（ファクトリーオプション） |
| ﾒﾓﾘｰ/ログインターバル |
45,000データ
（画面にて呼び出し、PCへ出力、USBメモリにて読み出し可能）
／ホールドタイムなしで1秒～99時間 |
| ロケーション・レシピ設定 |
500ロケーション（20文字インテクス入力可）・150レシピ |
| ユーザーインターフェース |
ディスプレイ（4.3in.WQVAG カラータッチスクリーン）アイコンタッチ操作
USBメモリにてセットアップ内容コピー可能(同一モデル間）、
動作オンオフは5000シリーズは電源接続でオン |
| コミュニケーション |
USB、Ethernet、Modbus RS485、RS232C（オプション） |
| 電源 |
110-240VAC 50/60Hz universal in-lime power surply
バックアップ電池のみ内蔵 |
| 付属品 |
等速吸引プローブ、パージフィルタ、USBケーブル(1.8m)、
ACアダプタ（15V2A-100～240VAC）検査成績書、
校正証明書、マニュアル |
| 温湿度センサ |
オプション Model EE80014A（0-60℃±0.5℃、15-90%±2%） |
| プリンタ（ｵﾌﾟｼｮﾝ） |
(別売) 専用感熱プリンタ Model AS99011 |
| ファクトリーオプション |
アラーム外部出力、オープンコレクター |
| 寸法/重量 |
(W)133×(D)58×(H)193／1.18kg |
(W)133×(D)58×(H)193／1.18kg |
| ファクトリーオプション |
校正済み予備センサ、アラーム外部表示高輝度ランプ、
アラーム出力オープンコレクター、RS223-C |
多点監視ソフトウェア
（オプション） |
AMOSYS2000 Ethernet 8 ポイントまで |
キャリングケース
（オプション） |
別売 Model AS99015T ハードプラスリティック製 |
| 使用環境 |
5℃-40℃ |
| 保存環境 |
相対温度 20%-95%(結露なきこと) |
| 規格 |
0℃-50℃（結露なきこと） |
| 保証 |
ISO21501-4、JIS B 9921・1年間ただし、光源は2年間 |
