0.3 – 25 μm @ 0.1 CFM、長寿命の内部ポンプとバッテリー

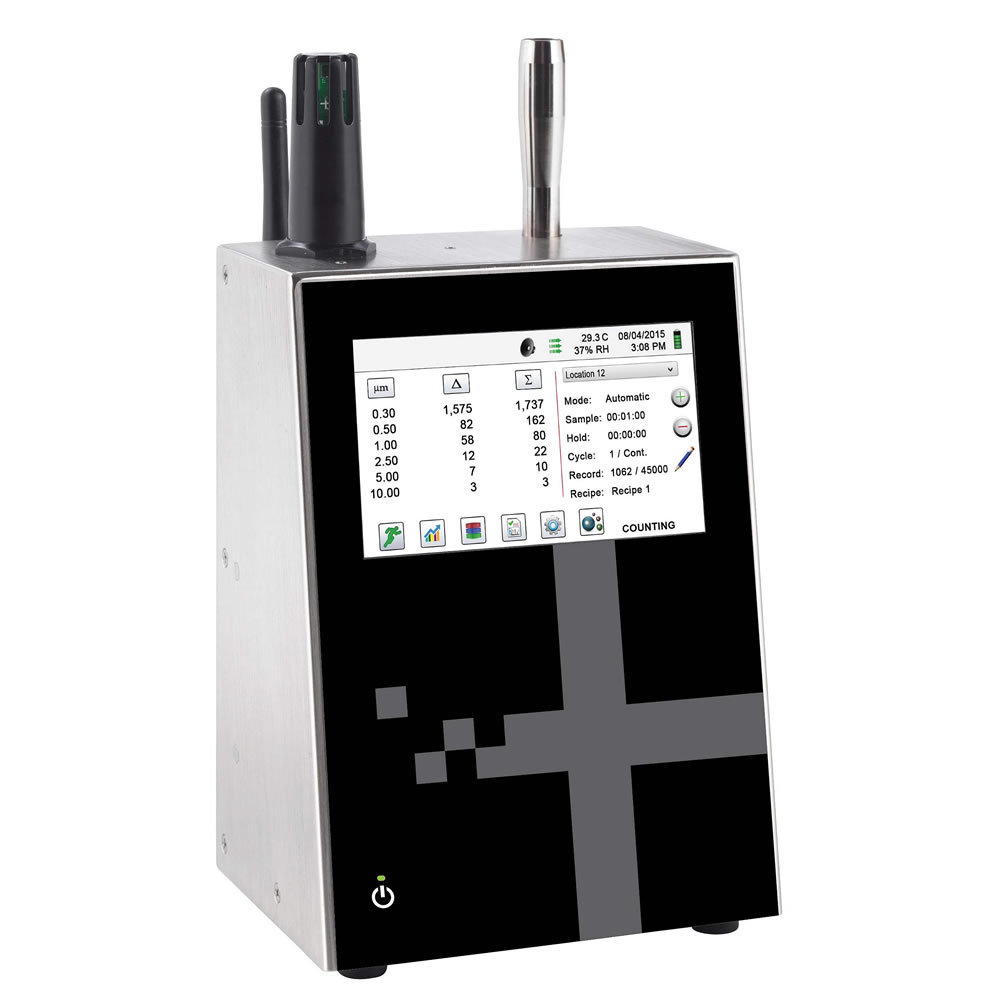

Particles Plus® 7301リモート粒子カウンターは、0.3～25.0μmまでの粒子を0.1 CFM(2.83 LPM)の流量で測定します。
これらの使いやすい機器は最大6つの選択可能な粒子サイズチャネルと温度および相対湿度の測定を表示します。
クリーンルームモニタリング、室内空気質、産業衛生、研究、健康・安全用途向けに設計された7000シリーズは、卓越した多用途性を提供します。
最も清潔なラボから最も汚れた作業現場まで、業界最高の粒子濃度制限のおかげで、どんな環境も自信を持って監視できます。
当社の特許取得済みインテリジェントバッテリーマネジメントシステムで最大100時間の連続バッテリー運転と最大100時間のバッテリー駆動を可能にし、単回充電で長時間の性能を発揮できるように設計されています。
Particles Plus®リアルタイムモニタリング技術は動的な粒子調査を可能にし、粒子数/秒単位でデータを表示することで、管理された環境内で迅速に汚染源を特定するのに役立ちます。
データはデバイス上で直接管理することも、無料のParticles Plus®ソフトウェアを通じて管理できます。生データをエクスポートしてください。
CSVフォーマットまたは適合したレポート(ISO 14644-1、EU GMP付属書1、またはFS 209E)を生成します。
また、インターネット接続があればどこからでもリモート診断が可能です。
7000シリーズは、完全に携帯可能なバッテリー駆動ソリューションとしても機能し、複数の通信オプションを備えたビルオートメーションやクリーンルーム管理システムに容易に統合できます。
■特長
●最大45,000件のサンプルレコード、1,000件のサンプルサイト、50点のレシピを保存
●信頼性の高い性能を実現する長寿命レーザーダイオード技術
●密度および屈折率補正を用いてμg/m³単位の質量濃度を近似します
●0.3μmから10μmまでのユーザー選択可能なPMサイズ(最大25.0μmのTPMを含む)
●大きく直感的なカラータッチスクリーンディスプレイと使いやすいアイコン駆動インターフェース
●温度および相対湿度プローブを含む
●インターネット対応のリモート診断により、どこからでも迅速に問題を解決できる
●注釈機能により、32文字の記法をライブサンプルレコードに保存できます
●単回充電で10時間以上の連続サンプリング
●片手操作用の統合ハンドル
●共通インターフェースにより、すべての製品での使いやすさが保証されます
●イーサネット、USB、Wi-Fi(オプション)、RS 485またはRS232での接続
●ISO 14644-1、EU GMP Annex 1、FS 209Eのユーザー定義可能なレポートを表示する
●包括的なアラーム管理を備えた視覚および聴覚アラームの内蔵
●ISO 21501-4およびJIS B9921規格に準拠しています
●三脚取り付け用の標準1/4インチ–20メスマウントを装備
●掃除が簡単で軽量なステンレス製筐体で、粒子トラップが最小限です
●2年間の限定保証(延長保証および生涯保証が利用可能)
■寸法図
■オプション
温湿度センサ（卓上タイプ用）／M3283PTC-HC57P-80022A
■仕様
| 品番 |
M3283PTC-HC7301BP |
M3283PTC-HC7501BP |
| 測定レンジ |
0.3μm～10.0μm以上 |
0.5μm～10.0μm以上 |
出荷時粒径設定
（0.3μmタイプ） |
0.3、0.5、1.0、2.5、5.0、10.0μm |
| ユーザーセレクタブル設定 |
最小可測粒径は固定、最小～最大可測粒径範囲内で
0.01μmステップで粒径設定が可能（校正は出荷時粒のみ） |
| 光源 |
半導体レーザ |
| 吸引流量（1分間当たり） |
0.1CFM（約2.83LM）、内蔵フローコントローラによる自動流量検出
・Pは自動流量調整、チューブ延長5m以内（大気圧下） |
| ポンプ（真空源） |
長寿命ポンプ内蔵 |
| 最大可測濃度 |
30,000,000個/CF（1,060,000個/L、50,000個/秒）
10% 同時通過計数損失以内 |
| 計数効率・偽計数 |
0.3μmPSLにて50%±20% at0.3μm、
0.45μmPSLにて100%±10% at0.3μm・1カウント/60分間 |
| モード |
マニュアル、オートマチック、粒径間値（差分）/合計値、質量濃度換算、
リアルタイムメーター、バッテリースリープモード |
| アラーム |
カウント、コンセントレーション、μg、温度・湿度にて設定
（ビープ音、画面に赤色表示） |
| ﾒﾓﾘｰ/ログインターバル |
45,000データ
（画面にて呼び出し、PCへ出力、USBメモリにて読み出し可能）
／ホールドタイムなしで1秒～99時間 |
| ロケーション・レシピ設定 |
500ロケーション（20文字インテクス入力可）・150レシピ |
| ユーザーインターフェース |
ディスプレイ（4.3in.WQVAG カラータッチスクリーン）アイコンタッチ操作
USBメモリにてセットアップ内容コピー可能(同一モデル間）、
動作オンオフは電源接続でオン、またはPCにて |
| コミュニケーション |
USB、Ethernet、Modbus RS485、RS232C（オプション） |
| 電源 |
リチウムイオン電池55Wh連続8時間
再充電時間4h（専用充電器にて2h） |
| 温湿度センサ |
付属 M3283PTC-HC57P-80022A |
| プリンタ（ｵﾌﾟｼｮﾝ） |
(別売) 専用感熱プリンタ Model AS99011 |
| ファクトリーオプション |
アラーム外部出力、オープンコレクター |
| 寸法/重量 |
(W) 133×(D) 105×(H) 210／1.8kg |
| 付属品 |
等速吸引プローブ、パージフィルタ、USBケーブル(1.8m)、
リチウムイオン電池、ACアダプタ（15V2A-100～240VAC）検査成績書、
校正証明書、マニュアル |
多点監視ソフトウェア
（オプション） |
AMOSYS2000 Ethernet 8 ポイントまで |
キャリングケース
（オプション） |
別売 Model AS99015T ハードプラスリティック製 |
| 使用環境 |
5℃-40℃ |
| 保存環境 |
相対温度 20%-95%(結露なきこと) |
| 規格 |
0℃-50℃（結露なきこと） |
| 保証 |
ISO21501-4、JIS B 9921・1年間ただし、光源は2年間 |
| 品番 |
M3283PTC-UHC7300BP |
M3283PTC-UHC7500BP |
| 最小可測粒径・ﾁｬﾝﾈﾙ数 |
0.3μmから6段階 |
0.5μmから6段階 |
| 測定範囲 |
0.3～10.0μm以上 |
0.5～10.0μm以上 |
| 出荷時校正粒子径 |
0.3、0.5、1.0、2.5、5.0、10μm |
0.5、0.7、1.0、2.5、5.0、10μm |
| 粒子径任意設定 |
最小可測粒径は固定、チャンネル2から6まで0.01μm単位で任意設定
（但し光学的な分解能を保証するものではない・校正は出荷時校正のみ） |
光源/吸引流量
(1分間当たり) |
半導体レーザ/1.2L/分 0.43CFM |
| ポンプ/内蔵 |
長寿命タイプポンプ（目安連続使用時寿命は1年間±） |
| 最大可測濃度 |
2,500個/CC（約70,800,000個/CF、2,500,000,000/m2） |
| 計数効率・偽計数 |
50%±20% @0.3μmPSL、100%±10%@0.45umPSL
最小可測粒径にて1カウント/60分間 |
| モード |
マニュアル、オートマチック、リアルタイムメータモード・ポンプ停止モード |
| 表示 |
個数（粒径間値⊿・合計値∑）、PM(ug)、単位換算（生値・/CF・/m2）
温湿度、気圧、アラーム、エラー情報 |
| レポート |
ISO 14644-1、EU GMP Annex1,FS209E
（データの修正、改ざんはできません） |
| アラーム表示、出力 |
カウント値、コンセントレーション、μg、温度・湿度にて設定
（ビープ音、画面に赤色表示）
オープンコレクタアラーム外部出力（ファクトリーオプション） |
| ﾒﾓﾘｰ/ログインターバル |
45,000データ
（画面にて呼び出し、PCへ出力、USBメモリにて読み出し可能）
／ホールドタイムなしで1秒～99時間 |
| ロケーション・レシピ設定 |
500ロケーション（20文字インテクス入力可）・150レシピ |
| ユーザーインターフェース |
ディスプレイ（4.3in.WQVAG カラータッチスクリーンアイコンタッチ操作）
パソコンから操作（IMS・AMOSYS） |
| コミュニケーション |
USB、Ethernet、Modbus RS485、RS232C（ファクトリーオプション） |
| 電源 |
リチウムイオン電池（着脱可）
15V2A、55Wh、連続10時間、フル再充電4時間
（別売の専用外部電器にて2時間） |
| 付属品 |
等速吸引プローブ、パージフィルタ、USBケーブル(1.8m)、
ACアダプタ、IMS、トレサ体系図、
校正証明書、マニュアル(和・英)、温湿度センサ |
| 温湿度センサ |
オプション Model EE80014A（0-60℃±0.5℃、15-90%±2%） |
| ファクトリーオプション |
校正済み予備センサ(最大3台まで)、アラーム外部表示高輝度ランプ、
アラーム外部出力オープンコレクター、RS485・RS223-C |
| オプション |
キャリングケース（AS99015T）、専用プリンタ(AS99011)、
多点モニタリングソフトウエア(AMOSYS-2000 Ethernet 8台まで) |
| 保存環境 |
相対温度 20%-95%(結露なきこと)/
温度0℃～50℃・相対湿度0%～98%（結露なきこと） |
| 寸法 |
(W)133×(D)97×(H)184（温湿度センサ、等速吸引プローブ含まず） |
| 重量 |
1.8kg |
| 規格 |
ISO21501-4、JIS B 9921準拠 |
| 保証 |
保証期間販売後1年間（光源レーザは2年保証） |
