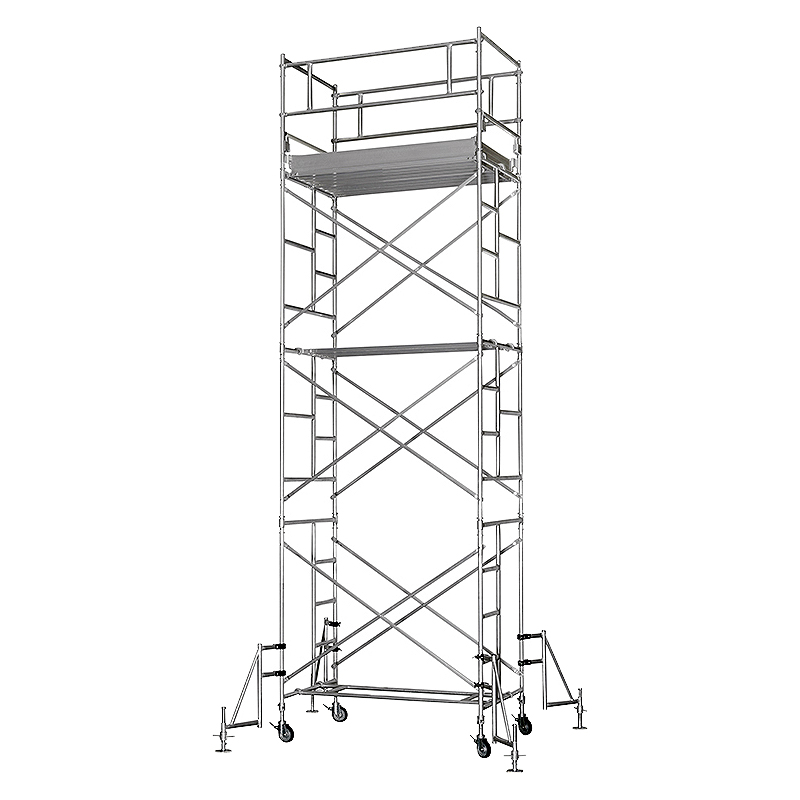

幅狭設計で限られたスペースにも対応。安定性に配慮したアウトリガー付きアルミローリングタワー
M196RA-1NHDPシリーズは、作業床寸法1.65×0.91mの幅狭仕様を採用した移動式足場です。
アウトリガーを備え、床面高さは1.97～5.30mまで、作業高さに合わせて1段・2段・3段セットから選択できます。
標準タイプのM196RA-1NHDP～3NHDPに加え、タワー内部から昇降できる内階段仕様のM196RA-1NUHDP～3NUHDPをラインアップ。最大使用質量は200kgで、作業床への乗り込みやすさにも配慮されています。
■特長
●幅狭設計で限られた作業スペースに対応
作業床寸法は1.65×0.91m、わく寸法（支柱中心）は1.83×1.07m。
通常幅タイプより奥行きを抑えた幅狭仕様で、スペースが限られる現場での高所作業に適しています。
●作業高さに合わせて3タイプから選択可能
1段・2段・3段セットをラインアップ。床面高さは、1段セットが1.97～2.20m、2段セットが3.52～3.75m、3段セットが5.07～5.30mで、用途や作業場所に合わせて選択できます。
●アウトリガー付きで安定性に配慮
4本のジャッキ付きアウトリガーを構成部品として採用。
幅狭タイプながら、作業時の安定性に配慮した構成です。なお、メーカーではアウトリガー使用時にベースセットも必要としています。
●内階段仕様もラインアップ
M196RA-1NUHDP～3NUHDPは内階段を装備。タワー内部から作業床へ昇降できる仕様で、2段・3段タイプには内階段用手すりも構成されています。
●作業床へのスムーズな乗り込みに配慮
手すりわくの中桟が倒れる構造となっており、作業床へスムーズに乗り込めるよう配慮されています。
●最大使用質量200kg
最大使用質量は200kg。パイプ径はφ42.7mmで、キャスターにはφ150mmのゴム製キャスターを採用しています。
● 内階段仕様に対応した開閉式足場板（オプション）
内階段から作業床へ昇降するための開閉式足場板をオプションでご用意しています。
■タイプ
| M196RA-1NHDP |
M196RA-2NHDP |
|
 |
| M196RA-3NHDP |
M196RA-1NUHDP |
 |
 |
| M196RA-2NUHDP |
M196RA-3NUHDP |
 |
 |
■仕様
| 品番 |
アウトリガー付き |
M196RA-1NHDP |
M196RA-2NHDP |
M196RA-3NHDP |
内階段&
アウトリガー付き |
M196RA-1NUHDP |
M196RA-2NUHDP |
M196RA-3NUHDP |
| タイプ |
1段セット |
2段セット |
3段セット |
| 作業床の高さ |
1.97~2.20m |
3.52~3.75m |
5.07~5.30m |
| 全高 |
3.04~3.27m |
4.59~4.82m |
6.14~6.37m |
| 作業床寸法 |
1.65×0.91m |
1.65×0.91m |
1.65×0.91m |
| わく寸法 支柱中心 |
1.83×1.07m |
1.83×1.07m |
1.83×1.07m |
| 質量 |
アウトリガー付き |
98kg |
123kg |
144kg |
内階段&
アウトリガー付き |
111kg |
160kg |
209kg |
| 構成部品 |
 |
■オプション
| M196RA-NHDPRF1850P |
M196RA-NHDHA1P |
 |
 |
| M196RA-NHDA5P |
M196RA-NHDA6P |
 |
 |
| M196RA-NHDA7P |
M196RA-NHDF456ZP |
 |
 |
| M196RA-NHDTEAP |
M196RA-NHDKRF1850P |
 |
 |
| 品番 |
品名 |
質量 |
| M196RA-NHDSWNP |
下わく（1444×1570mm） |
7.4kg |
| M196RA-NHDNWNP |
中わく（1678×1570mm） |
7.6kg |
| M196RA-NHDHNWBP |
半中わく（906×1570mm） |
4.5kg |
| M196RA-NHDHKSAP |
半中わく用交さ筋かい（447×1829mm） |
2.1kg |
| M196RA-NHDTWNP |
手すりわく（1127×1570mm） |
5.8kg |
| M196RA-NHDKSAP |
交さ筋交い（1219×1829mm） |
2.2kg |
| M196RA-NHDNUP |
布わく（435×1829mm） |
3.3kg |
| M196RA-NHDPRF1850P |
床付布わく（500×1829mm） |
9.8kg |
| M196RA-NHDHA1P |
巾木1（長さ1768mm） |
2.2kg |
| M196RA-NHDHAN2P |
巾木2（長さ1437mm） |
1.4kg |
| M196RA-NHDA5P |
キャスターセット（φ150、ゴム製） |
10.9kg |
| M196RA-NHDA6P |
キャスターセット（φ150、ウレタン製） |
9.8kg |
| M196RA-NHDJS1P |
ジャッキセット |
3.8kg |
| M196RA-NHDAUJP |
アウトリガー（ジャッキ付き） |
3.5kg |
| M196RA-NHDA1P |
ベースセット |
3.8kg |
| M196RA-NHDA7P |
アウトリガーセット |
17.8kg |
| M196RA-NHDF456ZP |
内階段 |
10.2kg |
| M196RA-NHDTEAP |
内階段用手すり |
2.9kg |
| M196RA-NHDKRF1850P |
開閉式足場板 |
13.0kg |
| M196RA-NHDSTAP |
スタンション（1127mm） |
1.8kg |
※アウトリガーをご使用の場合は、ベースセットも必要です。
