最大使用質量200kg
スタンションを使って連棟できます。
※本体は3段以下で使用してください


■連結時イメージ

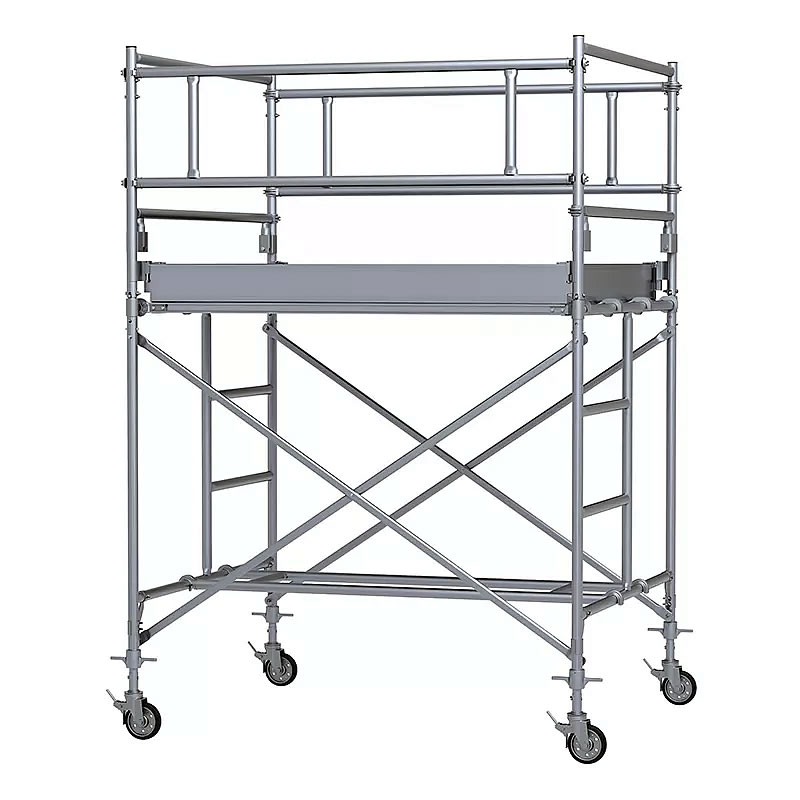

■標準仕様（M196RA-2DP）



■キャスター

M196RA-UDA5P	M196RA-UDA6P

■アウトリガー
※数段が2.5段
（2段＋半中わく）以上の時に必ず取付けてください。



■タイプ

M196RA-1DP	M196RA-2DP
M196RA-3HDP	M196RA-1UDP
M196RA-2UDP	M196RA-3UHDP

■仕様

品番	M196RA-1DP	M196RA-2DP	M196RA-3HDP
タイプ(標準仕様)	1段セット	2段セット	3段セット(ｱｳﾄﾘｶﾞｰ付き)
全高(m)	2.76～2.99	4.31～4.54	5.86～6.09
作業床の高さ(m)	1.74～1.97	3.29～3.52	4.84～5.07
作業床寸法(m)	1.65×1.41
わく寸法(支柱中心)(m)	1.83×1.57
質量(kg)	93	120	158

※2.5段（2段＋半中わく）以上の場合、ｱｳﾄﾘｶﾞｰを使用して下さい

品番	M196RA-1UDP	M196RA-2UDP	M196RA-3UHDP
タイプ(内階段仕様)	1段セット	2段セット	3段セット(ｱｳﾄﾘｶﾞｰ付き)
全高(m)	2.76～2.99	4.31～4.54	5.86～6.09
作業床の高さ(m)	1.74～1.97	3.29～3.52	4.84～5.07
作業床寸法(m)	1.65×1.41
わく寸法(支柱中心)(m)	1.83×1.57
質量(kg)	109	153	215

※2.5段（2段＋半中わく）以上の場合、ｱｳﾄﾘｶﾞｰを使用して下さい


■開閉式足場板
床材・布材にアルミ合金を採用
軽量化を実現した開閉式
●パイプ径φ42.7専用
●安全率3.5以上

品番	芯寸法(L)(mm)	最大使用質量	幅(mm)	厚み(mm)	質量(kg)
M196RA-UDKRF1850P	1829	200kg	500	45	13.5

■床付き布わく
パイプ径φ42.7用
●従来の鋼製のわく組足場用床付き布わくに比べ同等の強度で約40％の軽量化を実現
●現場での組立・解体作業における安全性、効率性が大幅にアップします
●表面はプレス式ノンスリップ加工
●安全率3.5以上

品番	芯寸法(L)(mm)	最大使用質量	幅(mm)	厚み(mm)	質量(kg)
M196RA-UDPRF1850P	1829	200kg	500	41	9.8

■内階段・手すり
手持ちのローリングタワーを内階段昇降に変更
●すきまなく重ねられますので、保管運搬時にスペースをとりません。

品番	正面幅	踏板の幅	段数	蹴上げ寸法	適合足場寸法(mm)		質量 (kg)
					W	H
M196RA-UDF456ZP	450	396	6	267	1829	1549	10.2

■階段わく吊り下げ材（M196RA-UDKTP）
※1階（下階）に階段を設置する際に必要です（運賃別途）




■手すり
●手すりを取付けることにより、階段の昇降がより安全に行えます
●手すりの脱着は工具不要です

品番	質量(kg)	内容
M196RA-UDTEAP	2.9	1本

品番	品名	質量(kg)
M196RA-UDA1P	ベースセット	3.8
M196RA-UDA5P	キャスターセット（φ150、ゴム製）	10.9
M196RA-UDA6P	キャスターセット（φ150、ウレタン製）	10.9
M196RA-UDA7P	アウトリガーセット	19.4
M196RA-UDAUJP	アウトリガー（ジャッキ付き）	3.5
M196RA-UDF456ZP	内階段	10.2
M196RA-UDHA1P	巾木1（長さ1768mm）	2.2
M196RA-UDHA2P	巾木2（長さ1437mm）	1.1
M196RA-UDHKSAP	半中わく用交さ筋かい（447×1829mm）	2.1
M196RA-UDHNWBP	半中わく（906×1570mm）	4.5
M196RA-UDJS1P	ジャッキセット	3.8
M196RA-UDKRF1850P	開閉式足場板	13.0
M196RA-UDKSAP	交さ筋交い（1219×1829mm）	2.5
M196RA-UDKTP	階段わく吊り下げ材	2.5
M196RA-UDNUP	布わく（435×1829mm）	3.3
M196RA-UDNWCP	中わく（1678×1570mm）	7.6
M196RA-UDPRF1850P	床付布わく（500×1829mm）	9.8
M196RA-UDSTAP	スタンション（1127mm）	1.8
M196RA-UDSWBP	下わく（1444×1570mm）	7.4
M196RA-UDTEAP	内階段用手すり	1.9
M196RA-UDTWAP	手すりわく（1127×1570mm）	5.8
