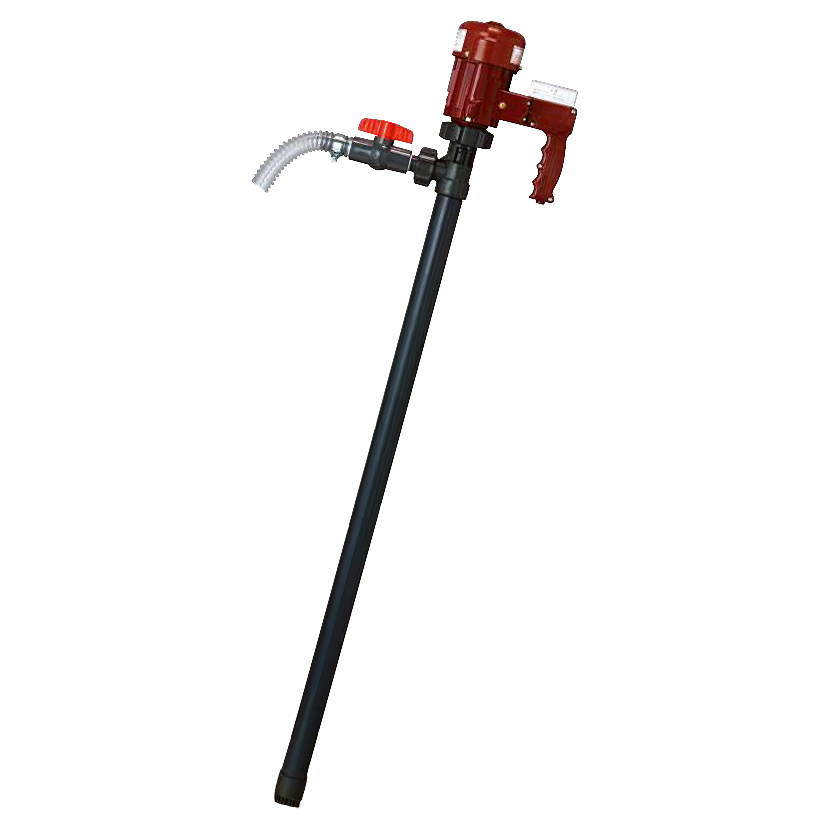

■特長
●各種、酸・アルカリ・化学溶液の移送に最適なハンディポンプです。
●危険な薬品のあけかえ作業も、これ１台で安全、能率的に行えます。性能は標準型と高揚程型から、用途に合わせてお選びいただけます。
ポンプ長さは標準タイプ、モーターは電動です。（ポンプ長さ
ショートタイプ、モーターが
エアー駆動（防爆）もございます。）
●電動モーターは悪環境に強い全閉構造で、外扇による強制冷却により発熱を防ぎ、長時間の連続運転にも安心です。
●高回転モータータイプは、標準モーターより揚水量、最大揚程ともに大幅アップ！ドラム缶サイズなら約2分で移送可能です。従来では物足りなかった移送作業の大幅な効率化が期待できます。
●逆止弁（標準型と高揚程型）付は、ボールとストッパーの2段弁構造を採用していますので、逆流は完全に防止されます。ポンプ移し替えの際に液はこぼれる事なく安全に作業を行う事ができます。
（出口バルブは必ず閉じ、ホース内に残った液の液ダレに注意）また、逆止弁構造と吸込口の工夫により、残液量を大幅に減らす事ができました。
容器等を傾ければ液はわずかしか残りません。経済性の向上が期待できます。
＜逆止弁の基本動作＞
■タイプ
■共通仕様
| モーター仕様 |
タイプ |
標準電動モーター |
高回転モーター |
| 電源 |
AC100V注4 単相 50/60Hz |
AC100V 単相 50/60Hz |
| 定格出力 |
160W 連続定格 |
300W 20分定格 |
| 定格電流 |
4.0A |
6.5A |
| 消費電力 |
350VA±15% |
550VA±15% |
| 絶縁階級 |
B種 |
B種 |
| コード |
PVC線 5m |
PVC線 5m |
| ポンプ仕様 |
ポンプタイプ |
標準型 |
高揚程型 |
標準型 |
高揚程型 |
揚水量
（揚程0m） |
80L/min |
60L/min |
110 L/min |
80 L/min |
| 最大揚程 |
5m |
10m |
7.5m |
14m |
| 使用限界温度 |
ポリプロピレン製 50℃ |
| 流量調節 |
バルブ方式 |
| 概算重量 |
5.0kg |
| 最大粘度※1
|
200cP注1 |
100cP 注1 |
ポンプ仕様
（逆止弁付き） |
ポンプタイプ |
標準型 |
高揚程型 |
標準型 |
高揚程型 |
揚水量
（揚程０ｍ） |
50L/min |
50L/min |
60L/min |
60L/min |
| 最大揚程 |
4m |
8m |
7m |
12m |
| 使用限界温度 |
ポリプロピレン製 50℃ |
| 流量調節 |
バルブ方式 |
| 概算重量 |
5.0kg |
| 最大粘度※1
|
200cP |
100cP |
| 付属品 |
軟質塩化ビニール製 φ25ホース 1.5m(注4)(注5)、
ホースバンド 2個、ノズル 1個、カーボンブラシ 2個、取扱説明書 |
| 吐出量予想性能曲線 |
 |
※1：粘度のある液に対しての、揚水量、連続運転許容時間に関しましては、「[9] 吐出量予想性能曲線」のグラフを参照下さい。
■溶接部材質材質
| タイプ |
標準仕様 |
A仕様
(苛性ソーダ等) |
B仕様 |
C仕様
(硫酸・フッ酸・
硝酸などの強酸) |
| パイプ部 |
ポリプロピレン |
| プロペラ |
ポリプロピレン、ハステロイC |
| シャフト |
ー |
| シール |
セラミック、フッ素樹脂系摺動材、フッ素ゴム、ハステロイC |
| バルブ |
PVC、EPDM |
| 逆止弁 |
ポリプロピレン、ハステロイC、フッ素ゴム、PTFE |
| ホース |
軟質塩化ビニール |
軟質塩化ビニール |
ポリエチレン |
ポリエチレン |
| ホース口 |
PVC |
PVC |
ポリプロピレン |
ポリプロピレン |
| メカニカルシールカバー |
フッ素ゴム |
PTFE |
PTFE |
PTFE |
| メカニカルシールA |
セラミック |
セラミック |
セラミック |
ハステロイ-C |
メカニカルシールB用O-リング
（P-6） |
フッ素ゴム |
EPT |
フッ素ゴム |
カルレッツ |
| バルブ・バルブパッキン |
EPDM |
EPDM |
EPDM |
FKM |
| パッキン（ユニオンソケット用） |
軟質塩化ビニール |
EPT |
フッ素ゴム |
フッ素ゴム |
注）酢酸をご使用の場合、B仕様のメカニカルシールB用O-リング（P-6）・パッキン（ユニオンソケット用）を「EPT」に変更して下さい。
■仕様
| 品番 |
モーター |
揚程 |
仕様 |
| 逆止弁なし |
逆止弁付き |
| M1490CP-E201K |
M1490CP-E201GK |
標準電動モーター |
標準型 |
標準仕様 |
| M1490CP-E201K-A |
M1490CP-E201GK-A |
A仕様 |
| M1490CP-E201K-B |
M1490CP-E201GK-B |
B仕様 |
| M1490CP-E201K-C |
M1490CP-E201GK-C |
C仕様 |
| M1490CP-E201HK |
M1490CP-E201HGK |
高揚程型 |
標準仕様 |
| M1490CP-E201HK-A |
M1490CP-E201HGK-A |
A仕様 |
| M1490CP-E201HK-B |
M1490CP-E201HGK-B |
B仕様 |
| M1490CP-E201HK-C |
M1490CP-E201HGK-C |
C仕様 |
| M1490CP-E201SK |
M1490CP-E201SGK |
高回転モーター |
標準型 |
標準仕様 |
| M1490CP-E201SK-A |
M1490CP-E201SGK-A |
A仕様 |
| M1490CP-E201SK-B |
M1490CP-E201SGK-B |
B仕様 |
| M1490CP-E201SK-C |
M1490CP-E201SGK-C |
C仕様 |
| M1490CP-E201HSK |
M1490CP-E201HSGK |
高揚程型 |
標準仕様 |
| M1490CP-E201HSK-A |
M1490CP-E201HSGK-A |
A仕様 |
| M1490CP-E201HSK-B |
M1490CP-E201HSGK-B |
B仕様 |
| M1490CP-E201HSK-C |
M1490CP-E201HSGK-C |
C仕様 |
