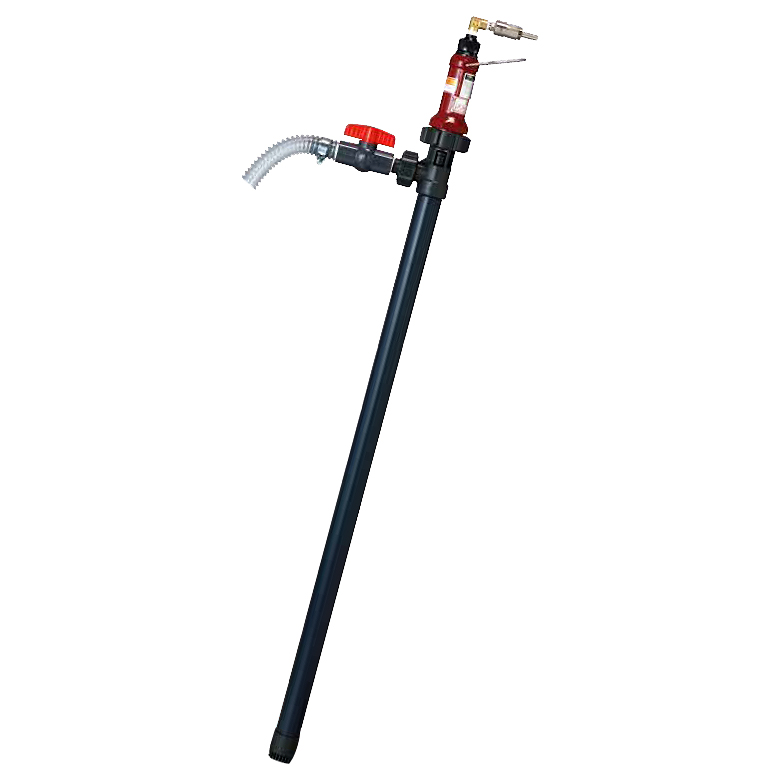

ケミカルハンディポンプ

■特長
●ポリプロピレンタイプ

●各種、酸・アルカリ・化学溶液の移送に最適なハンディポンプです。危険な薬品のあけかえ作業も、これ１台で安全、能率的に行えます。

●性能は標準型と高揚程型、ポンプ長さは標準です。用途に合わせてお選びいただけます。（ポンプ長さショートタイプはこちら、電動モータータイプはこちら）

●エアー駆動タイプのため防爆の環境で使用が可能。

●逆止弁（標準型と高揚程型）付は、ボールとストッパーの2段弁構造を採用していますので、逆流は完全に防止されます。ポンプ移し替えの際に液はこぼれる事なく安全に作業を行う事ができます。
（出口バルブは必ず閉じ、ホース内に残った液の液ダレに注意）また、逆止弁構造と吸込口の工夫により、残液量を大幅に減らす事ができました。
容器等を傾ければ液はわずかしか残りません。経済性の向上が期待できます。


＜逆止弁の基本動作＞


■使用可能液体
塩酸、硫酸、硝酸、酢酸、水酸化ナトリウム、水酸化カルシウム、アンモニア水、次亜塩素酸ナトリウム


■共通仕様

モーター仕様	方式	回転稼動翼式エアーモーター
	仕様空気圧	0.3～0.6MPa※1
	空気消費量	0.3～0.5Nm3/min
	エアーホース内径	φ8
	コンプレッサー所要馬力	連続運転5HP以上、断続運転3HP以上
ポンプ仕様	駆動方式	エアー駆動モーター
	タイプ	標準型	高揚程型
	揚水量 （揚程０ｍ）	80L/min	60L/min
	最大揚程	5m	10m
	使用限界温度	ポリプロピレン製　50℃
	流量調節	バルブ方式
	概算重量	3.3kg
	最大粘度※2	200cP
ポンプ仕様 （逆止弁付き）	駆動方式	エアー駆動モーター	エアー駆動モーター
	タイプ	標準型	高揚程型
	揚水量 （揚程０ｍ）	50L/min	50L/min
	最大揚程	4m	8m
	使用限界温度	ポリプロピレン製　50℃
	流量調節	バルブ方式
	概算重量	3.3kg
	最大粘度※2	200cP
付属品		軟質塩化ビニール製 φ25ホース 1.5m※3※4、 ホースバンド 2個、ノズル 1個、取扱説明書
吐出量予想性能曲線

※1：0.6MPaより低い空気圧では， 揚水量は低下します。
※2：粘度のある液に対しての、揚水量、連続運転許容時間に関しましては、「[9] 吐出量予想性能曲線」のグラフを参照下さい。
※3：吐出ホース長は、すべて1.5mですが、ご指定の長さのものもご用意できます。
※4：B・C仕様は1.6mになります。

■溶接部材質材質

タイプ	標準仕様	A仕様 (苛性ソーダ等)	B仕様	C仕様 (硫酸・フッ酸・ 硝酸などの強酸)
パイプ部	ポリプロピレン
プロペラ	ポリプロピレン、ハステロイC
シャフト	ー
シール	セラミック、フッ素樹脂系摺動材、フッ素ゴム、ハステロイC
バルブ	PVC、EPDM
逆止弁	ポリプロピレン、ハステロイC、フッ素ゴム、PTFE
ホース	軟質塩化ビニール	軟質塩化ビニール	ポリエチレン	ポリエチレン
ホース口	PVC	PVC	ポリプロピレン	ポリプロピレン
メカニカルシールカバー	フッ素ゴム	PTFE	PTFE	PTFE
メカニカルシールA	セラミック	セラミック	セラミック	ハステロイ-C
メカニカルシールB用O-リング （P-6）	フッ素ゴム	EPT	フッ素ゴム	カルレッツ
バルブ・バルブパッキン	EPDM	EPDM	EPDM	FKM
パッキン（ユニオンソケット用）	軟質塩化ビニール	EPT	フッ素ゴム	フッ素ゴム

注）酢酸をご使用の場合、B仕様のメカニカルシールB用O-リング（P-6）・パッキン（ユニオンソケット用）を「EPT」に変更して下さい。


■仕様

品番		モーター	揚程	仕様
逆止弁なし	逆止弁付き
M1490CP-A301K	M1490CP-A301GK	エアー駆動モーター	標準	標準仕様
M1490CP-A301K-A	M1490CP-A301GK-A			A仕様
M1490CP-A301K-B	M1490CP-A301GK-B			B仕様
M1490CP-A301K-C	M1490CP-A301GK-C			C仕様
M1490CP-A301HK	M1490CP-A301HGK		高揚程	標準仕様
M1490CP-A301HK-A	M1490CP-A301HGK-A			A仕様
M1490CP-A301HK-B	M1490CP-A301HGK-B			B仕様
M1490CP-A301HK-C	M1490CP-A301HGK-C			C仕様
