積載荷重100～250kg
単相100V
ブラシレスモーター採用で革新の長寿命で高出力
■特長
●ブラシレスモーター採用
●マイコンバータ制御
●ドライシリンダー
●ユニット内臓
●100V電源
●ジャバラ式フルカバー
●LED式フットスイッチ
●最大使用頻度 1回/分
●ブラシレスモーターの動作原理
ブラシレスモーターの回転は、ブラシ付モーターと同じ磁力の反発力と引力を使います。
ブラシレスモーターの場合、3個のホール素子の信号よりローター（磁石）の位置情報を得て、コイルに電流を流すと磁束が発生しローターがその磁束との反発力あるいは引力で回転します。

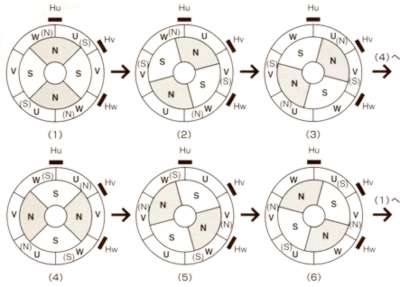

下図はブラシレスモーター（4極6コイル）の回転の様子を表しています。
ここで、U,V,Wはコイルを表しHu、Hv、Hwはホール素子、N、Sはロータの磁極を示します。
またコイルに電流を流した時に発生する磁場を（N）（S）で表示しています。
（1）でホール素子のHuのみONなのでU相をS極、W相をN極にすることでローターが（2）の状態に回転します。
（2）でホール素子のHuとHvがONなのでV相をS極、W相をN極にすることでローターが（3）の状態に回転します。同様の制御を繰り返すことによりローターを回転させています。
コイルのN極とS極を逆にすると逆に回転します。
| |
ホール素子 |
コイル |
| No |
Hu |
Hv |
Hw |
U相 |
V相 |
W相 |
| 1 |
on |
off |
off |
S |
|
N |
| 2 |
on |
on |
off |
|
S |
N |
| 3 |
off |
on |
off |
N |
S |
|
| 4 |
off |
on |
on |
N |
|
S |
| 5 |
off |
off |
on |
|
N |
S |
| 6 |
on |
off |
on |
S |
N |
|
■仕様
| 問い合わせ番号 |
Z-0994-1 |
Z-0994-2 |
Z-0994-3 |
Z-0994-4 |
| 品番 |
WPTM-100-56B |
WPTM-100-58B |
WPTM-250-58B |
WPTM-100-58BJ |
| タイプ |
スタンダード |
スタンダード |
スタンダード |
ジャバラ |
| 積載荷重 |
100kg |
100kg |
150kg |
100kg |
テーブル寸法
（W×L） |
500×650mm |
520×850mm |
520×850mm |
520×850mm |
| テーブル高さ |
130～560mm |
130～560mm |
150～650mm |
100～560mm |
| ストローク |
430mm |
430mm |
500mm |
430mm |
| 昇降時間 |
上昇 |
約10秒 |
約10秒 |
約22秒 |
約10秒 |
| 下降 |
約10秒 |
約10秒 |
約22秒 |
約10秒 |
| 頻度 |
30回/時 |
30回/時 |
15回/時 |
30回/時 |
| 自重 |
34kg |
40kg |
50kg |
49kg |
