ホイスト

■特長
●電力を有効に引き出すモータ
●信頼性の高い直流電流式ブレーキ
●破断応力900MPａの強力ロードチェーン
●軽量・コンパクトで強い本体ケース
●作業性と安全性を両立させるフック
●丈夫なチェーンバケット
●過巻防止機構を標準装備

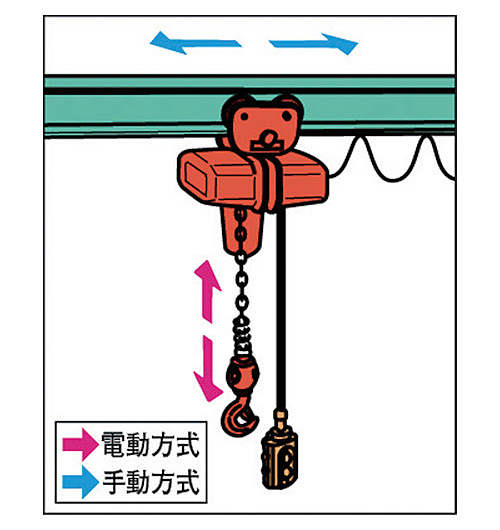

■移動方式

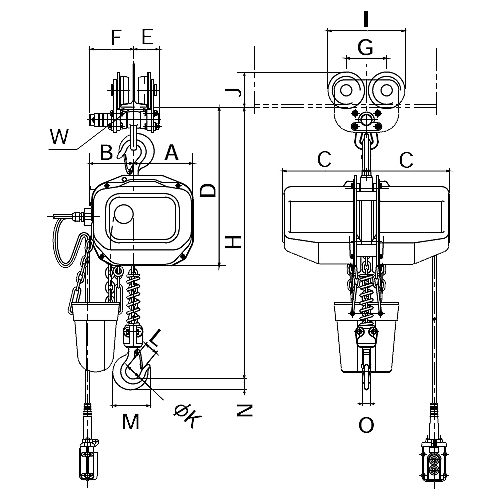

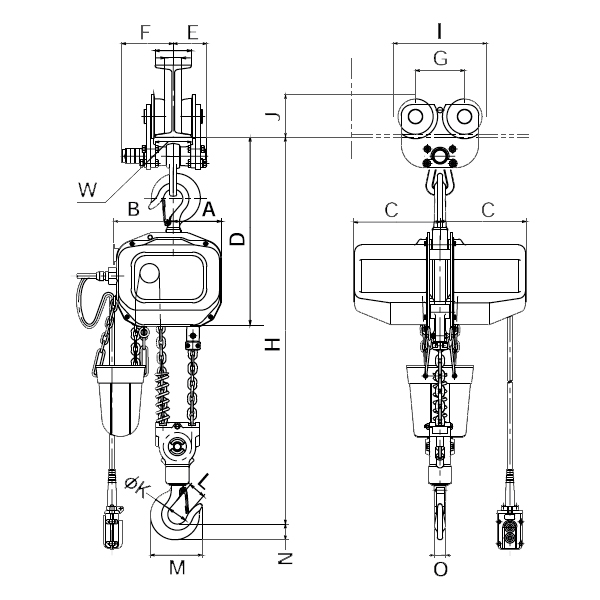

■寸法図（単位：mm）

250kg～0.5t	0.9～1ton

定格荷重	A	B	C	D※	E※	F※	G	I	J※	K	L	M	N	O	P （車輪径）
250kg	161	124	224	431.5	76	126	100.4	190.4	94	43	26.5	84	19	14	φ70
490kg/0.5t	161	124	224	431.5	76	126	100.4	190.4	94	43	26.5	84	19	14	φ70
0.9t/1ton	127	158	224	445	76	126	116	221	106.5	50	31	103	25	19	φ80

※1：電源は単相1OOV(50Hz)、100-115V(60Hz)です。
※2：巻上げモータはB種絶縁、短時間定格25分です。
※3：特殊異電圧もご相談に応じます。
※4：適用横行レール幅以外にもご相談に応じます。
※5：揚程および押ボタンコードは標準仕様以外の長さもご相談に応じます。
※6：※印の寸法は適用横行レールが最小の場合を示します。
※7：標準以外の差し込みプラク（アース付）にもご相談に応じます。
※8：標準品のご※文は、型式記号または商品コードどちらかでご指定ください。ただし、揚程・押ポタンコード長さ・特殊異電圧塗装・モーターの絶縁などが異なる場合は、型式記号とそれぞれの※意書きにてご指定ください。（この場合、上記商品コード記号は使用できません。）


■仕様

品番	揚程3m	SSAP-K2530	SSAP-K4930	SSAP-00530	SSAP-00930	SSAP-01030
	揚程6m	SSAP-K2560	SSAP-K4960	SSAP-00560	SSAP-00960	SSAP-01060
定格荷重		250kg	490kg	0.5ton	0.9ton	1ton
電気チェーン ブロックの等級		M4
フック間最小距離		67mm(575mm)			785mm(680mm)
適用横行 レール幅		75mm、100mm、125mm
横行最小 回転半径		900mm			1100mm
自重	揚程3m	52kg			62.5kg
	揚程6m	55kg			69.5kg

※最小距離の（　）内寸法はプレントロリに直結した時の寸法を表しています。
※電源は、単相100V(50Hz)100～115V(60Hz)です。
※巻上げモータはＢ種絶縁、短時間定格２５分です。 横行モータは短時間 定格15分です。

品　　番	品　　名	価　　格
SSAP-K2530	プレントロリ結合式電気チェンブロック 250kg/3m（単相100V）	141,790円 (税込)
SSAP-K4930	プレントロリ結合式電気チェンブロック 490kg/3m（単相100V）	153,120円 (税込)

品　　番	品　　名	価　　格
SSAP-00530	プレントロリ結合式電気チェンブロック 0.5t/3m（単相100V）	153,120円 (税込)
SSAP-00930	プレントロリ結合式電気チェンブロック 0.9t/3m（単相100V）	172,150円 (税込)
SSAP-01030	プレントロリ結合式電気チェンブロック 1ton/3m（単相100V）	172,150円 (税込)

品　　番	品　　名	価　　格
SSAP-K2560	プレントロリ結合式電気チェンブロック 250kg/6m（単相100V）	154,660円 (税込)
SSAP-K4960	プレントロリ結合式電気チェンブロック 490kg/6m（単相100V）	165,990円 (税込)

品　　番	品　　名	価　　格
SSAP-00560	プレントロリ結合式電気チェンブロック 0.5t/6m（単相100V）	165,990円 (税込)
SSAP-00960	プレントロリ結合式電気チェンブロック 0.9t/6m（単相100V）	192,500円 (税込)
SSAP-01060	プレントロリ結合式電気チェンブロック 1ton/6m（単相100V）	192,500円 (税込)

■各種延長オプション
●追加ロードチェン

品番	品番
SSAP-K2530R	SSAP-K2530用
SSAP-K4930R	SSAP-K4930用
SSAP-00530R	SSAP-00530用
SSAP-00930R	SSAP-00930用
SSAP-01030R	SSAP-01030用
SSAP-K2560R	SSAP-K2560用
SSAP-K4960R	SSAP-K4960用
SSAP-00560R	SSAP-00560用
SSAP-00960R	SSAP-00960用
SSAP-01060R	SSAP-01060用

※揚程価格は1ｍ単位。

品　　番	品　　名	価　　格
SSAP-K2530R	追加ロードチェン	141,790円 (税込)
SSAP-K4930R	追加ロードチェン	153,120円 (税込)

品　　番	品　　名	価　　格
SSAP-00530R	追加ロードチェン	153,120円 (税込)
SSAP-00930R	追加ロードチェン	172,150円 (税込)
SSAP-01030R	追加ロードチェン	172,150円 (税込)

品　　番	品　　名	価　　格
SSAP-K2560R	追加ロードチェン	154,660円 (税込)
SSAP-K4960R	追加ロードチェン	165,990円 (税込)

品　　番	品　　名	価　　格
SSAP-00560R	追加ロードチェン	165,990円 (税込)
SSAP-00960R	追加ロードチェン	192,500円 (税込)
SSAP-01060R	追加ロードチェン	192,500円 (税込)

●追加押釦コード

品番	品番
SSAP-K2530O	SSAP-K2530用
SSAP-K4930O	SSAP-K4930用
SSAP-00530O	SSAP-00530用
SSAP-00930O	SSAP-00930用
SSAP-01030O	SSAP-01030用
SSAP-K2560O	SSAP-K2560用
SSAP-K4960O	SSAP-K4960用
SSAP-00560O	SSAP-00560用
SSAP-00960O	SSAP-00960用
SSAP-01060O	SSAP-01060用

※揚程価格は1ｍ単位。

品　　番	品　　名	価　　格
SSAP-K2530O	追加押釦コード	192,500円 (税込)
SSAP-K4930O	追加押釦コード	153,120円 (税込)

品　　番	品　　名	価　　格
SSAP-00530O	追加押釦コード	154,660円 (税込)
SSAP-00930O	追加押釦コード	172,150円 (税込)
SSAP-01030O	追加押釦コード	165,990円 (税込)

品　　番	品　　名	価　　格
SSAP-K2560O	追加押釦コード	172,150円 (税込)
SSAP-K4960O	追加押釦コード	165,990円 (税込)

品　　番	品　　名	価　　格
SSAP-00560O	追加押釦コード	153,120円 (税込)
SSAP-00960O	追加押釦コード	192,500円 (税込)
SSAP-01060O	追加押釦コード	141,790円 (税込)
