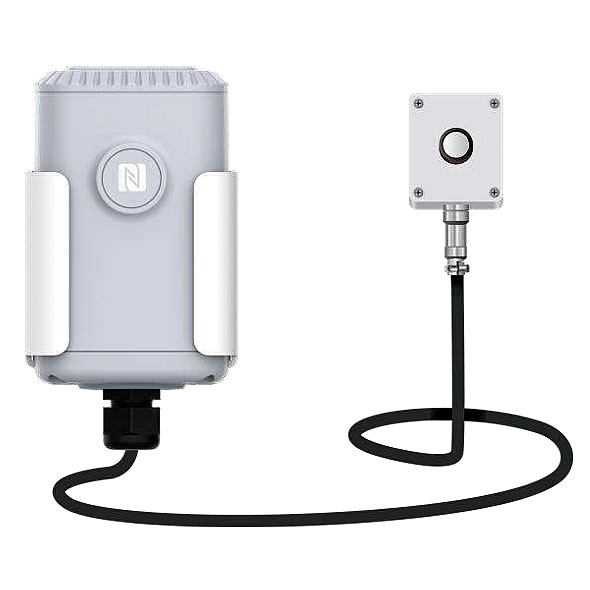

完全防水構造IP67のLoRaWAN(長距離・広範囲無線) 照度モニタリングデバイスMI1M-611LRWは、LoRaWANテクノロジーを使用して長距離広範囲に無線で照度データをリアルタイムで送信するために設計されています。
LoRaWANゲートウェイと Milesight IoT Cloud ソリューションを組み合わせることで、皆様は、すべてのデバイスデータをリモートで視覚的に管理できます。
無線ゲートウェイユニットMI1M-611LRWGTの通信距離は都市部で2 Km、郊外の見通しの良い場所では10 Km以上のため、広い場所やビルの内部での使用にも対応することができます。
また、1台の無線ゲートウェイユニットMI1M-611LRWGTで2000台以上のMilesight社の各種デバイスとの接続をサポートします。
<特徴と利点>
●広い測定範囲と高精度
●過酷な環境でも使用できるIP67防水ハウジング
●履歴記録を本体に保存し、再送信をサポートします。
●電池交換なしで10年間動作します。
●簡単に各種の設定ができるNFC搭載 (スマホから各種の設定が可能)
●標準のLoRaWANゲートウェイおよびネットワークサーバーに準拠
●Milesight IoT Cloudソリューションによる迅速かつ簡単な管理
<用途>
スマート農業、温室制御、都市照明、スマートビルディング、オフィース、学校、病院、スーパーマーケット等の照度監視等多種
■仕様
| 品番 |
MI1M-611LRW |
| 無線伝送 |
| テクノロジー |
LoRaWAN® |
| 周波数 |
920MHz |
| 感度 |
-137dBm@300bps |
| モード |
OTAA/ABP ClassA |
| 測定 |
| 照度範囲 |
0-100000lux |
| 精度 |
±3% |
| 分解能 |
1lux |
| 操作 |
| 電源 On/off |
NFC,電源ボタン（内部） |
| 設定 |
モバイルアプリ(NFC経由)またはPCソフトウェア(USB Type-C経由) |
| 物理的特徴 |
| ケーブル長 |
3m |
| 電源 |
19000mAh Li-SOCL2電源（ER34615） |
| 電池寿命*(10分間隔) |
10年 |
| 操作温度 |
-30℃～+60℃ |
| 操作湿度 |
0%RH～100%RH（結露なき事） |
| 保護等級 |
IP67（本体）／IP65（照度センサー） |
| サイズ |
本体：105.4×71×69.5mm
照度センサー：64×58×34mm |
| 設置 |
ポール、壁、DINレールへの取り付け |
| 承認 |
| 規制 |
CE,FCC,RoHS |
*実験室条件下でガイドラインの目的のみでテストされています。
■無線ゲートウェイユニット(長距離・広範囲無線) ／品番 MI1M-611LRWGT
MI1M-611LRWGTは、堅牢な 8 チャネルの屋内 LoRaWAN® ゲートウェイです。
SX1302 LoRa チップと高性能クアッドコア CPUを採用したMI1M-611LRWGTは、2,000 を超えるノードとの接続をサポートします。
MI1M-611LRWGTは最大 15 kmの見通し距離を持ち、都市環境で約 2kmをカバーできるため、スマートオフィス、スマートビルディング、その他多くの屋内アプリケーションに最適です。
MI1M-611LRWGTは、イーサネット、Wi-Fi、セルラーによる複数のバックホール バックアップをサポートするだけでなく、統合された主流のネットワークサーバー
(TTI、ChirpStack 等) と組込みのネットワークサーバーおよび Milesight IoT Cloud を備えており、簡単に導入できます。
■用途例
■サイズ
■特徴
●大容量メモリを搭載したクアッドコア産業用プロセッサ
●SX1302チップを搭載し、より少ない消費でより多 くのトラフィックを処理
●8つの半二重/全二重(half/full-duplex)チャネル
●軒先などの屋外環境用途用のIP65ハウジングの工業デザイン
●デスクトップ、壁、ポールに取り付け可能
●イーサネット、セルラー（4G/3G）、Wi-Fi によるマルチバックホールバックアップ
●DeviceHubとMilesight IoT Cloudは、リモートデバイスの簡単かつ集中的な管理を提供します。
●IPsec/OpenVPN/L2TP/PPTP/DMVPNなどの複数 のVPNによるセキュリティ通信を有効
●The Things Industries 、ChirpStack 、Actility、Everynet などの主流ネットワーク サーバーと互換性があります。
●ノイズレベルを検出して分析し、展開のための直感的な図を提供します。
●簡単に統合できる組み込みネットワークサーバーとMQTT/HTTP/HTTPS API
●ユーザーの二次開発のための組み込みPython SDK
●Node-RED開発ツールによる高速かつユーザーフレンドリーなプログラミング
■アクセサリー
■仕様
| ハードウェア |
| CPU |
Quad-core 1.5 GHz, 64-bit ARM Cortex-A53 |
| メモリー |
512 MBDDR4RAM |
| フラッシュ |
8 GBeMMC |
| LoRaWAN® |
| アンテナ |
2 ×内部アンテナ(オプション:1×50ΩN-メス外部コネクタ) |
| チャンネル |
8 (半二重/全二重) |
| 周波数 |
920 MHz |
| 感度 |
-140dBm @292bps |
| 出力 |
最大27dBm |
| プロトコル |
V1.0 Class A/Class B/Class C and V1.0.2 Class A/Class B/Class C |
| イーサーネットインターフェイス |
| ポート |
1 ×RJ45(PoE PDをサポート) |
| 物理層 |
10/100/1000 Base-T (IEEE 802.3) |
| 通信速度 |
10/100/1000 Mbps (オートセンシング) |
| インターフェイス |
Auto MDI/MDIX |
| モード |
全二重または半二重(オートセンシング) |
| Wi-Fiインターフェイス |
| アンテナ |
内部アンテナ |
| 標準 |
IEEE802.11b/g/n,2.4GHz |
| モード |
AP又はクライアントモード |
| セキュリティー |
WPA/WPA2認証,WEP/TKIP/AES暗号化 |
| Tx Power |
802.11b:18dBm+/-2.0dBm(11Mbps) 802.11g:15dBm+/-2.0dBm(6Mbps)
802.11g:15dBm+/-2.0dBm(54Mbps)
802.11n@2.4GHz:14dBm+/-2.0dBm(MCS0_HT20)
802.11n@2.4GHz:14dBm+/-2.0dBm(MCS7_HT20)
802.11n@2.4GHz:13dBm+/-2.0dBm(MCS0_HT40)
802.11n@2.4GHz:13dBm+/-2.0dBm(MCS7_HT40) |
| セルラーインターフェイス（オプション） |
| アンテナ |
内部アンテナ |
| SIMスロット |
1(miniSIM-2FF) |
| その他 |
| リセットボタン |
1×RST |
| コンソールポート |
1×Type-C |
| LED表示 |
1×電源,1×状態,1×LoRa,1×Wi-Fi,1×LTE,1×ETH |
| 内蔵 |
Watchdog,RTC,タイマー |
| ソフトウェア |
| トワークプロトコル |
PPPoE,SNMPv1/v2c/v3,TCP,UDP,DHCP,DDNS,HTTP,HTTPS,DNS,
ARP,SNTP,Telnet,SSH,MQTT,etc. |
| VPNトンネル |
OpenVPN/IPsec/PPTP/L2TP/GRE/DMVPN |
| ファイアウォール |
ACL/DMZ/PortMapping/MACBinding/URLFilter |
| 管理 |
Web,CLI,SMS,オンデマンドダイヤルアップ,デバイスHub,MilesightIoTクラウド,
YeastarWorkplacePlatform |
| 信頼性 |
WANフェールオーバー |
| App |
PythonSDK,Node-RED |
| 電源と消費電力量 |
| 電源入力 |
1. DC オスジャックコネクタ 9-24VDC
2. 1×802.3afPoE入力 |
| 消費電力量 |
標準2.9W,最大4.2W |
| 物理特性 |
| 保護等級 |
IP65 |
| サイズ |
180x110x56.5mm |
| 設置 |
卓上,壁またはポールへの取付け |
| 使用環境 |
| 操作温度 |
-40℃ ～+70℃
60℃を超えるとセルラーパフォーマンスが低下 |
| 保管温度 |
-40℃ ～+85℃ |
| ｲﾝｻｰﾈｯﾄ絶縁 |
1.5 kV RMS |
| 相対湿度 |
0%～95%(結露なき事):25℃ |
| 認証 |
| 規制 |
CE, FCC, IC |
| 環境 |
RoHS, REACH |
