停電できない設備から工場・オフィスなどの一般施設まであらゆる設備の絶縁管理に対応した活線絶縁抵抗計
三相４線対応・記録計出力端子を装備


■特長
●小型・軽量のクランプ方式で、どこでも誰でも安全に簡単測定
●設備全体から分岐・機器単位の絶縁状態が手軽に測定でき、間欠漏電やＥＬＢ不要動作までを解析可能
●非接触電圧センサ【ＰＳ－６０Ｇ】で電圧充電部に直接触れることなく電線外被上から安全に電圧検出
●漏れ電流【Io】から静電容量成分電流【Ic】と高調波・高調波漏れ電流【Ic】を除去して抵抗成分漏れ電流【Ior】／活線絶縁抵抗【MΩ】を正確に測定
●別売オプションの非接触電圧センサにて電路電圧充電部に触れることなく安全に計測

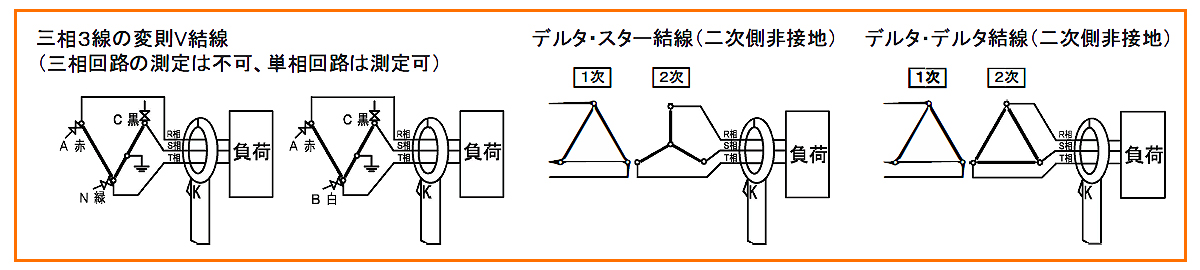

■測定不可回路の例



■仕様

型名	MG7T-34MU
測定対象電路	単相２線、単相３線、三相３線、三相４線
電圧入力	AC85～260V 三相4線の場合中性点-各相間を使用／非接触電圧センサ使用時、 センサにて電圧位相検出（電圧値はマニュアル設定） MG7T-34MUは、三相４線の440V電路まで対応しています。 三相４線の測定は、中性点と各相の間での電圧測定となります。 440V÷√3＝254V
入力電流	AC0～2200mA　標準付属クランプセンサ（GZ-40S）口径φ40mm
零相電流入力	別売オプション5927クランプセンサ（MG7Z-80GMU）口径φ80mm
測定対象 計測範囲	単相2線・100V/200V回路（85～260V） 単相3線・100V/200V回路（85～260V） 三相3線・200V回路（85～260V） 三相4線・200V/400V回路（85～260V 中性点-各相） 非接触電圧センサMG7S-60GMUを使用することで、三相３線の測定は440V電路まで 測定できます
電圧測定 [Ｖ]	85.0～260.0V、分解能：0.1V 精度：±1.0%rdg±5dgt （非接触電圧センサ使用時は精度適用外）
合成漏れ電流 [Io]	0.01～22.00mA、分解能：0.01mA 20.0～220.0mA、分解能：0.1mA 200～2200mA、分解能：1mA 精度：各レンジ±1.0%rdg±20dgt （クランプセンサMG7Z-80GMU使用時は±2.5%rdg±20dgt）
対地抵抗成分電流 [Ior]	0.01～22.00mA、分解能：0.01mA 20.0～220.0mA、分解能：0.1mA 精度：Ior＝Io×cosθとＶとの演算でθの確度＋下記の精度となります Ior 20/200mA各レンジ　±10%rdg±20dgt（θの確度：±0.5°以内） クランプセンサMG7Z-80GMU使用時：±15%rdg±20dgt（θの確度：±0.5°以内） ※非接触電圧センサ使用時の精度は適用外
対地絶縁抵抗 [MΩ]	0.001～9.999MΩ 入力電圧AC100V入力時の表示例： 0.001MΩ（Ior100mA）～5.000MΩ（Ior0.02mA） 入力電圧AC200V入力時の表示例： 0.002MΩ（Ior100mA）～6.666MΩ（Ior0.03mA）
電源	測定電圧入力と共用：AC85～260V　50/60Hz 電源入力時の電源判別及び非接触電圧センサ使用時の電源： 単３形アルカリ乾電池（エボルタ（LR6EJ）：パナソニック）8本
記録計出力 [Ior]	DC220mV of f.s.（Ior：220mA時） 精度：±（Ior表示精度＋1% of f.s.） 出力インピーダンス：約1kΩ（接続記録計入力インピーダンス1MΩ以上）
Ioフィルター	Io測定時のフィルターON/OFF切換
寸法・質量	280（W）×205（D）×140（H）mm 約3.5kg以下
付属品	クランプセンサ（φ40mm）×1個、アースコード×1本、 Ior記録計用出力コード×1本、コードケース×1個、電圧コード×1本、 肩掛けベルト×1本、2Aヒューズ×1本、単3エボルタ乾電池×8本、 取扱説明書 （合格書）×1部、保証書×1部

品　　番	品　　名	価　　格
MG7T-34MU	活線メガ	261,360円 (税込)

■オプション

品　　番	品　　名	備考
MG7S-60GMU	非接触電圧センサ	コード被覆の上から電圧位相確認
MG7Z-80GMU	クランプセンサ	CT口径：φ80mm

品　　番	品　　名	価　　格
MG7S-60GMU	非接触電圧センサ	26,950円 (税込)
MG7Z-80GMU	クランプセンサ	45,430円 (税込)
