■特長
●過巻き防止の上限リミットをオプションから標準装備へ変更
●耐久性·耐食性の高い電気亜鉛メッキを施した高強度浸炭チェーンの採用
●高出力モータによるハイスピード
●軽量·薄型設計·屋内仕様
●地球吊、過巻き防止の滑りクラッチ機能を装備
●メカニカルブレーキとモータの発電制動の併用による確実な二重ブレーキ
●標準品で揚程6mおよび15mを用意(但し15m揚程時はチェーンBOXが変わります)
●異常過電流から電気回路を保護するガラス管ヒューズの装着(外部より交換可)
●モータの温度上昇を目視管理できるサーモワッペン付
■無線リモコン(R型·SR型) ※目視で確認できる場所で無線操作してください。
●特定小電力無線局(無線局免許は不要)
●到達距離は最大約80m。アンテナ交換で最大100m。(オプション)
※設置場所の使用環境等で送信距離が短くなる場合があります。
●誤動作防止の電源スイッチを搭載。
※電源スイッチを「ON」の状態で操作しないと5分後に送信機の電源が切れます。(オートパワーオフ機能)
※電源スイッチの「OFF」「ON」で復帰します。
●水に濡れても安心の保護構造(IPX5相当)
●このクラス最小のコンパクトさ
●作動中はランプで表示
●キャリアセンス機能を搭載し、複数台同時利用時の混信·誤作動を防止
●電池の残量が少ない(ローバッテリー)時にはLED点滅·ブザー音で電池交換時期をお知らせ。
■共通仕様
| タイプ |
1速型 |
二速型 |
| 揚程 |
φ4×3m(6m、15m) |
| 電源 |
単相、AC100V、50/60Hz |
| 電動機 |
DCマグネットモータ
600W、9.8A |
| 時間定格 |
8分、周囲温度40℃時 |
| 製品質量 |
16.5kg(17.8、22.3) |
| 電源コード |
2mm2×3芯×5m、アース付２Ｐプラグ |
| 操作コード |
1.25mm2×3芯×2.5m
(5.5m、14.5m)
※無線型は操作コード無し |
0.75mm2×4芯×2.5m
(5.5m、14.5m)
※無線型は操作コード無し |
| 操作スイッチ |
防雨型2点押ボタン
※無線型は送信機1 |
防雨型２点押ボタン（2段式）
※無線型は送信機1 |

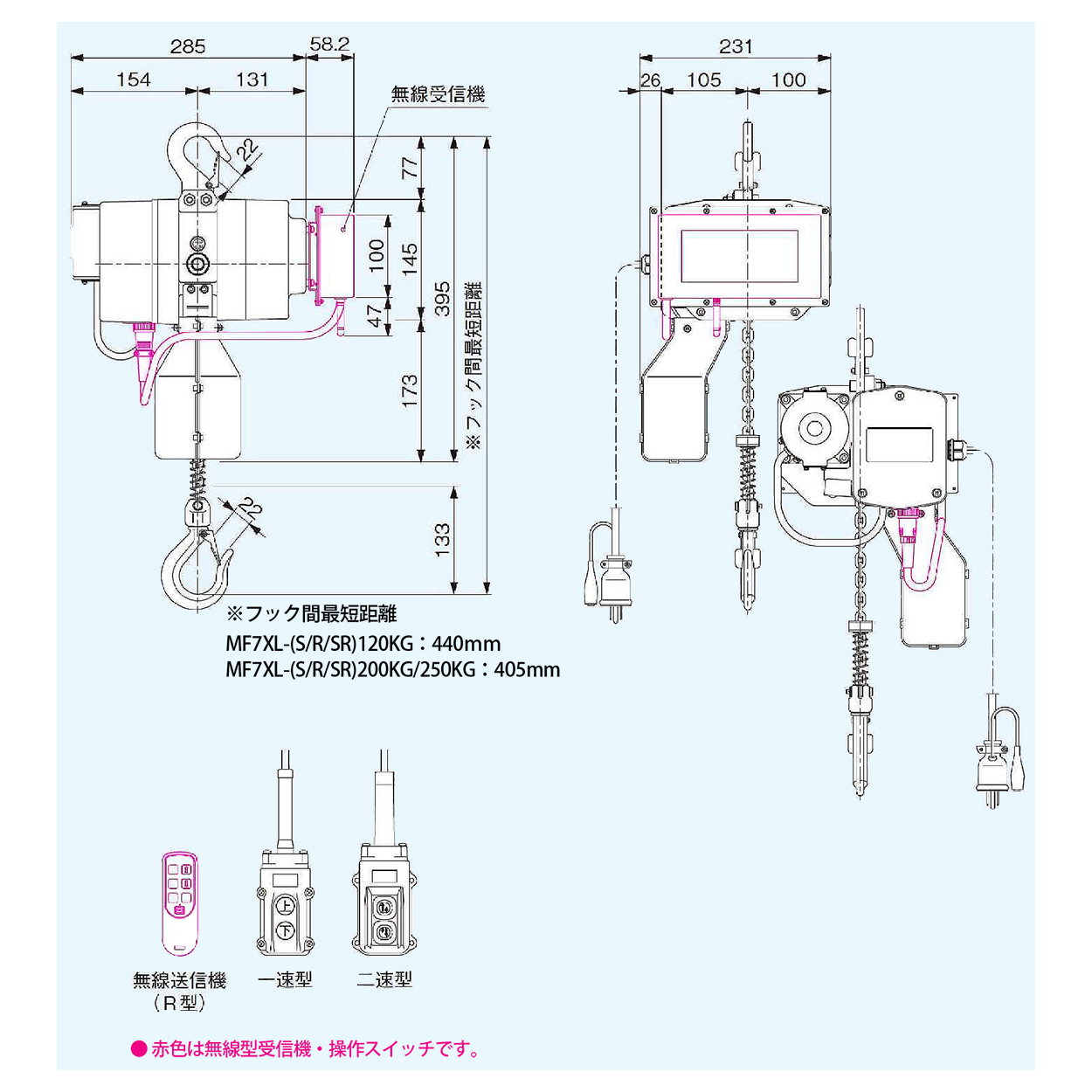

| 寸法図 |
 |
| 品番 |
タイプ |
最大
荷重 |
揚程 |
巻上速度
(m/min) |
製品
質量 |
| 標準型 |
無線型 |
| MF7XL-120KG-3M |
MF7XL-R120KG-3M |
一速型 |
120kg |
3m |
22 |
16.5kg |
| MF7XL-120KG-6M |
MF7XL-R120KG-6M |
6m |
17.8kg |
| MF7XL-120KG-15M |
MF7XL-R120KG-15M |
15m |
22.3kg |
| MF7XL-200KG-3M |
MF7XL-R200KG-3M |
200kg |
3m |
13 |
16.5kg |
| MF7XL-200KG-6M |
MF7XL-R200KG-6M |
6m |
17.8kg |
| MF7XL-200KG-15M |
MF7XL-R200KG-15M |
15m |
22.3kg |
| MF7XL-250KG-3M |
MF7XL-R250KG-3M |
250kg |
3m |
11 |
16.5kg |
| MF7XL-250KG-6M |
MF7XL-R250KG-6M |
6m |
17.8kg |
| MF7XL-250KG-15M |
MF7XL-R250KG-15M |
15m |
22.3kg |
| MF7XL-S120KG-3M |
MF7XL-SR120KG-3M |
二速型 |
120kg |
3m |
3.7/22 |
16.5kg |
| MF7XL-S120KG-6M |
MF7XL-SR120KG-6M |
6m |
17.8kg |
| MF7XL-S120KG-15M |
MF7XL-SR120KG-15M |
15m |
22.3kg |
| MF7XL-S200KG-3M |
MF7XL-SR200KG-3M |
200kg |
3m |
2.2/13 |
16.5kg |
| MF7XL-S200KG-6M |
MF7XL-SR200KG-6M |
6m |
17.8kg |
| MF7XL-S200KG-15M |
MF7XL-SR200KG-15M |
15m |
22.3kg |
| MF7XL-S250KG-3M |
MF7XL-SR250KG-3M |
250kg |
3m |
1.9/11 |
16.5kg |
| MF7XL-S250KG-6M |
MF7XL-SR250KG-6M |
6m |
17.8kg |
| MF7XL-S250KG-15M |
MF7XL-SR250KG-15M |
15m |
22.3kg |
※巻上速度は最大荷重時における巻上速度の平均的な値です。荷重の大小によって速度は変わります。
