  • スチール手動ウインチ(往復回転両用)
参考画像

スチール手動ウインチ(往復回転両用)

商品番号:MF7RW-100NF

販売価格:40,150円(税込)

数量:

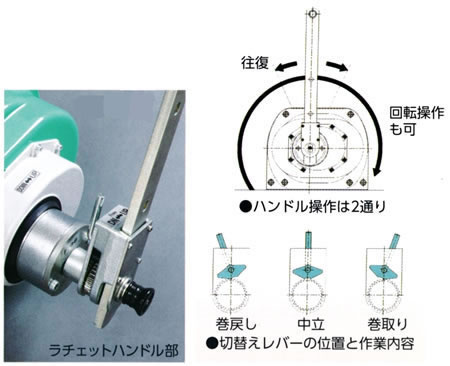

〈往復+回転〉両用のラチェット式ハンドル

メカニカルブレーキはMF7NW-100NF型を使用



■概要

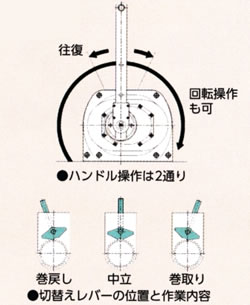

ラチェット式ハンドルの為、左右の往復操作で巻取り、巻戻しが出来ます。
作業の切替えは切替えレバーで行います。
ハンドルの360度回転操作が不可能な狭い空間や、壁や床への直付け設置をした場合もご使用戴けます。
又360度の回転操作も当然可能です。


■安全性を追求
●ワイヤロープの安全係数を3.55倍以上に設定(クレーン構造規格第54条)
●ドラムを大径化してD/d=11以上を確保
●セーフティプランジャの採用によりハンドルの固定、長さ調整が簡単で確実、ハンドルの脱落も防止
●信頼性の高い実績のある安全なブレーキ機構群


■環境に配慮
●ブレーキデスクは非アスベストのアラミド繊維製、メッキは三価クロメート処理、
  塗装も鉛を含有しない塗料を使用して、RoHS対応済

■信頼のメカニカルブレーキ

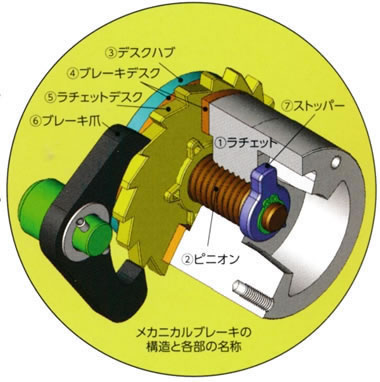

●メカニカルブレーキの構造
ラチェット①はピニオン②にねじ込まれていて(右ねじ)、ハンドルが取り付けられます。
ピニオン②は減速ギヤ(100型は減速なし)を介してドラムにつながっています。
デスクハブ③は四角穴でピニオン②に一体となって組み込まれています。
ブレーキデスク④は、ラチェットデスク⑤の段付部の上を自由に回転します。
ラチェットデスク⑤はブレーキ爪⑥によって左回転は阻止され、右回転しかできません。


●荷重の巻き上げ
ハンドルを右回転させるとラチェットがピニオンにねじ込まれるので、
ラチェットとデスクハブに挟まれたブレーキデスク、
ラチェットデスクを押し付けて一体となりピニオンと共に右回転します。
減速ギヤ(100型は減速なし)を介して繋がるドラムが回転してロープを巻き取って荷重を巻き上げます。
ハンドルの右回転を止めると、荷重によりピニオンが左回転しようとしますが、
一体化したラチェットデスクがブレーキ爪によって左回転を阻止されているので
自動的にブレーキがかかることになります。

●荷重の巻き下げ
ピニオンは荷重によって左回転しようとしていますが、
一体化したラチェットデスクがブレーキ爪に左回転を阻止されてブレーキがかかっています。
ここでハンドルを左回転させるとラチェットのねじがゆるんでブレーキデスクを押さえつける力が弱まり、
ラチェットデスクの一体化もゆるむことによって左回転ができないラチェットデスクを残して
ピニオンがハンドルを回した分だけ左回転します。
減速ギヤ(100型は減速なし)を介してつながるドラムが回転してロープを巻き戻して荷重を巻き下げます。
ハンドルの左回転を止めると、荷重によりピニオンがラチェットにねじ込まれて
ブレーキデスクを押さえる力が高まりラチェットデスクが一体化してブレーキが自動的にかかります。

●ハンドル操作
ハンドルを右回転させれば巻上げ、左回転させれば巻下げができます。
またハンドルの回転を止めればその位置で自動的にブレーキがかかり、荷重の宙吊りが容易に出来ます。

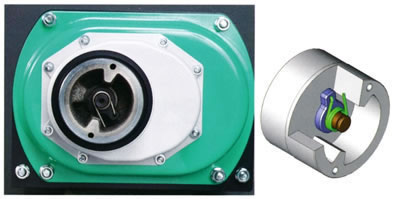

●オプションの軽荷重ブレーキ(PAT.P)
メカニカルブレーキの構造上常にピニオンに左回転させる荷重が掛かっていないとブレーキが掛かりません。
またウインチの最大荷重に対して実際の荷重が非常に軽い場合(15%以下)や
荷重変化があるとブレーキが掛かり難くなり、スベリを起こすことがあります。
軽い荷重でも安定した制動が出来る様に開発されたのが軽荷重ブレーキ(オプション)です。
垂れ幕・バトンの上下・蓋の開閉・跳上げ橋・ベルトコンベアーの仰角調整等に安心してご使用戴けます。
注意:
・ブレーキ機構の改造が必要なので後付は出来ません。新規御用命時の指示をお願いします・
・逆巻き厳禁
 ハンドルを左回転してもワイヤをドラムに巻付けでき荷重を巻上げることができますが、
 メカニカルブレーキの構造上ブレーキが全く利いていませんので、ハンドルから手を離すと荷重が落下し、
 ハンドルが急に逆回転して非常に危険です。
 ハンドルの巻き上げ方向には十分注意してください。
・ハンドルの左回転が巻上げ、右回転が巻下げのいわゆる逆巻き仕様も、
 別途メカニカルブレーキ部の改造で対応可能ですが、誤操作の可能性が高くなるので良くご検討下さい。


■安全なハンドル押工
ハンドルは容易にセーフティプランジャで長さ調整の3カ所の穴にしっかり固定することが出来ます。
ハンドルの脱落も心配ありません。
注意:・ハンドル3カ所の穴以外での固定は出来ません。(100NF型は2カ所穴)

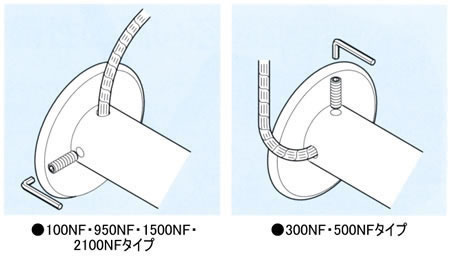

■簡単なワイヤの取付
ワイヤはドラムの通し穴に先端を差し込み横から止めネジで押さえる簡単確実な方法を採用
注意:・余巻(捨巻)は3巻き以上必要です。

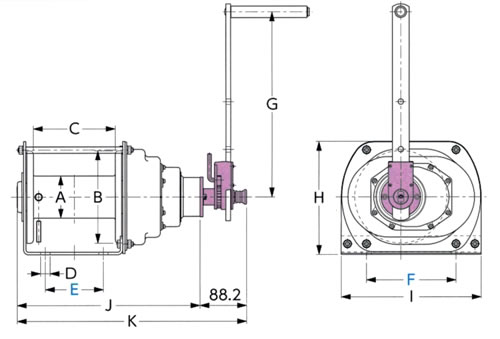

■寸法図

品番ABCDEF
MF7RW-100NFφ50φ110117φ118090
MF7RW-300NFφ60.5φ125150φ15100130
MF7RW-500NFφ60.5φ140150φ15100130
MF7RW-950NFφ80φ175155φ18110170
MF7RW-1500NFφ101.6φ190195φ18155170
MF7RW-2100NFφ120φ230205φ18155170
品番GHIJK
MF7RW-100NF250147160224.5312.7
MF7RW-300NF350174220306.9395.1
MF7RW-500NF350182245306.9395.1
MF7RW-950NF350214266346.2434.4
MF7RW-1500NF350232.8300396.6484.8
MF7RW-2100NF350296362452.2540.4
※MF7RWの本体詳細図はハンドル部(E、F)を除いてMF7NW型と同じです。

■仕様
品番MF7RW-100NFMF7RW-300NFMF7RW-500NF
最大荷重100kg(ドラム1層目)
52kg(最外層6層目)
300kg(ドラム1層目)
174kg(最外層5層目)
500kg(ドラム1層目)
262kg(最外層6層目)
手動力116N110N122N
ハンドル1回転の巻取り長さ172.7mm72.5mm48.2mm
使用ロープ径φ5mmφ6mmφ6mm
ロープ収容能力30m30m40m
製品質量7.5kg12kg13.5kg
総減速比1:11:2.881:4.33
品番MF7RW-950NFMF7RW-1500NFMF7RW-2100NF
最大荷重950kg(ドラム1層目)
550kg(最外層5層目)
1500kg(ドラム1層目)
975kg(最外層4層目)
2100kg(ドラム1層目)
1358kg(最外層4層目)
手動力114N123N158N
ハンドル1回転の巻取り長さ22.6mm15.4mm14.2mm
使用ロープ径φ8mmφ10mmφ12mm
ロープ収容能力30m30m30m
製品質量19kg26kg46kg
総減速比1:12.191:22.681:29.16
品  番 品  名 価  格
MF7RW-100NF スチール手動ウインチ(往復回転両用) 40,150円 (税込)
MF7RW-300NF スチール手動ウインチ(往復回転両用) 53,350円 (税込)
MF7RW-500NF スチール手動ウインチ(往復回転両用) 57,200円 (税込)
MF7RW-950NF スチール手動ウインチ(往復回転両用) 70,400円 (税込)

品  番 品  名 価  格
MF7RW-1500NF スチール手動ウインチ(往復回転両用) 90,200円 (税込)
MF7RW-2100NF スチール手動ウインチ(往復回転両用) 140,250円 (税込)
