  • 軽量コンパクトウインチ(単相100V)
参考画像

軽量コンパクトウインチ(単相100V)

商品番号：MF7FS-101F

販売価格：Mail

数量：



■特長
●超軽量、パラレルタイプ
アルミ鋳造のモータハウジング、ギヤボックスやエンプラの電装品ケースの採用により軽量、かつ防塵、防雨、防錆力に優れ、さらに他社に先駆けて採用したモータとドラムを並列に配置するパラレル型により省スペース型となっています。


●グリース潤滑の採用
ウレア系高級グリースによる潤滑方式の採用により長時間の給油が不要になり、かつ床置き・壁付き・逆付きなど据付自由度も高く、静かで機動性のあるウインチです。

●高級ビルトインモータ
モータはアルミ鋳造ケースに収納された、F種絶縁(最高許容温度155℃)、B種絶縁(130℃)のビルトインモータを使用しております。

●高性能電磁ブレーキの採用
30万回のメーカー耐久テストをパスした小型ながら制動力および精度の向上、長寿命化がはかられブレーキ板は環境に優しいノンアスベスト設計です。

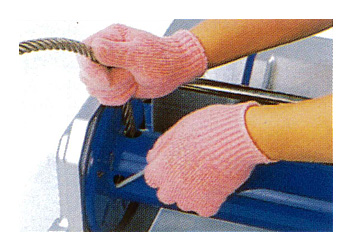

●容易なロープ取付方法
ドラムのワイヤ穴にロープを差し込み、止メネジを締め付けるだけの簡単な作業で取付けられます。

●クラッチ機構(オプション)
無負荷のロープ引出し作業に便利なドラムをフリーに出来るクラッチ改造をご用意しています。事前にご相談ください。(ロープ巻取長さの変更もあります。)

＜ご注意＞
※本製品は、直接操作方式を標準としておりますのでコードの延長や外部リミットスイッチをご使用の場合などは別途制御回路が必要となります。
※本体の据置取付以外は水抜き穴位置、グリス量などの問題がありますので事前にご相談ください。


■標準電気付属品
電源コード/操作コード 2mm2ｘ2芯ｘ2mプラグ付/2mm2ｘ6芯x3m
操作スイッチ/アース線 防雨形2点押ボタン(直接操作用)/2mm2ｘ1mクリップ付


■仕様
品番 MF7FS-101F MF7FS-103F
最大荷重
(kg)		 50Hz 一層目 180 300
三層目 180 300
最上層 (5) 146 (5) 293
60Hz 一層目 150 300
三層目 150 300
最上層 (5) 122 (5) 244
ロープ速度
(m/min)		 50Hz 一層目 8.5 4.3
三層目 11 5.5
最上層 (5) 13.5 (5)6.7
60Hz 一層目 10.5 5
三層目 13.5 6.5
最上層 (5) 16.6 (5)8
ロープ巻取長さ
(累計)
(m)		 一層目 7.3 7.3
三層目 26.6 26.6
最上層 (5) 51 (5) 51
使用ロープ径 φ6
電動機 型式 コンデンサ始動形
出力 0.4kW
極数 4P
定格電圧
定格電流		 単相 100V/50Hz・・・9.2A
100V / 60Hz・・・8.4A
絶縁 B種
負荷時間率 25% ED
ブレーキ制動率 150% 以上
制御方法 2点押ボタンスイッチによる直接操作
減速比 42.19 88.85
製品質量(kg) 37
品　　番 品　　名 価　　格 　
MF7FS-101F 軽量コンパクトウインチ(単相100V) Mail
MF7FS-103F 軽量コンパクトウインチ(単相100V) Mail


品番 MF7FS-201F MF7FS-203F MF7FS-205F MF7FS-210F
最大荷重
(kg)		 50Hz 一層目 180 300 600 1000
三層目 180 300 600 1000
最上層 (5) 146 (5) 293 (6) 437 (5) 931
60Hz 一層目 150 300 500 1000
三層目 150 300 500 1000
最上層 (5) 122 (5) 244 (6) 364 (5) 776
ロープ速度
(m/min)		 50Hz 一層目 14.7 7 4.1 1.7
三層目 19 9 5.5 2.4
最上層 (5) 23.3 (5) 11.0 (6) 7.5 (5)3.1
60Hz 一層目 17.4 8.5 4.9 2.1
三層目 22.5 11 6.5 2.9
最上層 (5) 27.6 (5) 13.5 (6) 8.9 (5)3.7
ロープ巻取長さ
(累計)
(m)		 一層目 7.3 7.3 10 8.1
三層目 26.6 26.6 36.3 30.4
最上層 (5) 51 (5) 51 (6) 89 (5)60
使用ロープ径 φ6 φ8 φ10
電動機 型式 コンデンサ始動、コンデンサ運転形
出力 0.75kW
極数 4P
定格電圧
定格電流		 単相 100V/5Hz・・・11.0A
100V / 60Hz・・・10.4A
絶縁 B種
負荷時間率 25% ED
ブレーキ制動率 150% 以上
制御方法 2点押ボタンスイッチによる直接操作
減速比 25.05 51.57 107.14 261.91
製品質量(kg) 40 65 67
品　　番 品　　名 価　　格 　
MF7FS-201F 軽量コンパクトウインチ(単相100V) Mail
MF7FS-203F 軽量コンパクトウインチ(単相100V) Mail
MF7FS-205F 軽量コンパクトウインチ(単相100V) Mail
MF7FS-210F 軽量コンパクトウインチ(単相100V) Mail


品番 MF7FF-301F MF7FF-303F MF7FF-305F MF7FF-310F
最大荷重
(kg)		 50Hz 一層目 180 300 600 1000
三層目 180 300 600 1000
最上層 (5) 146 (5) 293 (6) 437 (5) 931
60Hz 一層目 150 300 500 1000
三層目 150 300 500 1000
最上層 (5) 122 (5) 244 (6) 364 (5) 776
ロープ速度
(m/min)		 50Hz 一層目 14.7 7 4.1 1.7
三層目 19 9 5.5 2.4
最上層 (5) 23.3 (5) 11.0 (6) 7.5 (5) 3.1
60Hz 一層目 17.4 8.5 4.9 2.1
三層目 22.5 11 6.5 2.9
最上層 (5) 27.6 (5) 13.5 (6) 8.9 (5) 3.7
ロープ巻取長さ
(累計)
(m)		 一層目 7.3 7.3 10 8.1
三層目 26.6 26.6 36.3 30.4
最上層 (5) 51 (5) 51 (6) 89 (5) 60
使用ロープ径 φ6 φ8 φ10
電動機 型式 全閉自冷型
出力 0.75kW
極数 4P
定格電圧・
定格電流		 三相 200V / 50Hz・・・3.7A
　　 200V / 60Hz・・・3.3A
　　 220V / 60Hz・・・3.2A
絶縁 B種
負荷時間率 25% ED
ブレーキ制動率 150% 以上
制御方法 2点押ボタンスイッチによる直接操作
減速比 25.05 51.57 107.14 261.91
製品質量(kg) 38 63 65
品　　番 品　　名 価　　格 　
MF7FF-301F 軽量コンパクトウインチ(三相200V) Mail
MF7FF-303F 軽量コンパクトウインチ(三相200V) Mail
MF7FF-305F 軽量コンパクトウインチ(三相200V) Mail
MF7FF-310F 軽量コンパクトウインチ(三相200V) Mail


品番 MF7FF-403F MF7FF-405F MF7FF-410F
最大荷重
(kg)		 50Hz 一層目 360 600 1000
三層目 360 600 1000
最上層 (8) 239 (6) 437 (5) 931
60Hz 一層目 300 500 1000
三層目 300 500 1000
最上層 (8) 199 (6) 364 (5) 776
ロープ速度
(m/min)		 50Hz 一層目 12.8 7.9 4.1
三層目 16 10.5 5.7
最上層 (8)24.1 (6) 14.4 (5) 7.3
60Hz 一層目 15.2 9.4 4.8
三層目 19 12.5 6.8
最上層 (8) 28.6 (6) 17.2 (5) 8.8
ロープ巻取長さ
(累計)
(m)		 一層目 13.1 10 8.1
三層目 46.1 36.3 30.4
最上層 (8) 160 (6) 89 (5) 60
使用ロープ径 φ6 φ8 φ10
電動機 型式 全閉自冷型
出力 1.5kW
極数 4P
定格電圧・
定格電流		 三相 200V / 50Hz・・・6.9A
　　 200V / 60Hz・・・6.2A
　　 220V / 60Hz・・・6.0A
絶縁 F種
負荷時間率 25% ED
ブレーキ制動率 150% 以上
制御方法 2点押ボタンスイッチによる直接操作
減速比 32.74 54.28 107.14
製品質量(kg) 70 72
品　　番 品　　名 価　　格 　
MF7FF-403F 軽量コンパクトウインチ(三相200V) Mail
MF7FF-405F 軽量コンパクトウインチ(三相200V) Mail
MF7FF-410F 軽量コンパクトウインチ(三相200V) Mail


品番 MF7FF-503F MF7FF-505F MF7FF-510F
最大荷重
(kg)		 50Hz 一層目 360 600 1000
三層目 360 600 1000
最上層 (8) 239 (6) 437 (5) 931
60Hz 一層目 300 500 1000
三層目 300 500 1000
最上層 (8) 199 (6) 364 (5) 776
ロープ速度
(m/min)		 50Hz 一層目 18 10.9 5.7
三層目 22.5 14.5 8
最上層 (8) 33.8 (6) 19.9 (5) 10.3
60Hz 一層目 21.6 13.2 6.8
三層目 27 17.5 9.5
最上層 (8) 40.6 (6) 24.0 (5) 12.2
ロープ巻取長さ
(累計)
(m)		 一層目 13.1 10 8.1
三層目 46.1 36.3 30.4
最上層 (8) 160 (6) 89 (5) 60
使用ロープ径 φ6 φ8 φ10
電動機 型式 全閉自冷型
出力 2.2kW
極数 4P
定格電圧・
定格電流		 三相 200V / 50Hz・・・9.5A
　　 200V / 60Hz・・・8.8A
　　 220V / 60Hz・・・8.0A
絶縁 F種
負荷時間率 25% ED
ブレーキ制動率 150% 以上
制御方法 2点押ボタンスイッチによる直接操作
減速比 23.28 38.59 76.18
製品質量(kg) 72 73
品　　番 品　　名 価　　格 　
MF7FF-503F 軽量コンパクトウインチ(三相200V) Mail
MF7FF-505F 軽量コンパクトウインチ(三相200V) Mail
MF7FF-510F 軽量コンパクトウインチ(三相200V) Mail

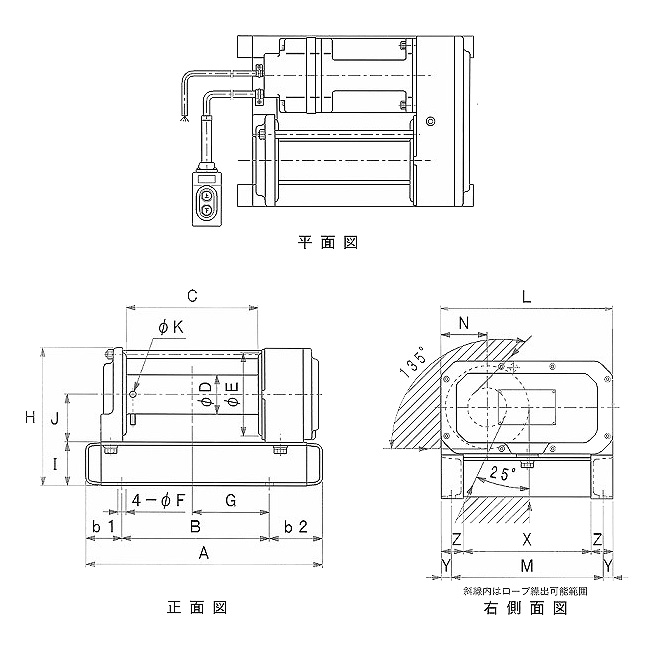

■寸法


品番 MF7FS-101F/103F
MF7FF-201F/203F
MF7FF-301F/303F		 MF7FS-205F/210F
MF7FF-305F/310F
MF7FF-403F/405F/410F
MF7FF-503F/505F/510F
寸法 A 415 538
B 270 335
b1 80 82.5
b2 65 120.5
C 200 300
D φ76.3 φ89.1
E φ142 φ190
F φ15 φ18
G 140.5 174.5
H 240 315
I 75 100
J 84 109
K φ10 φ15
L 320 390
M 285 345
N 80 105
X 240 290
Y 17.5 22.5
Z 40 50
