パレット専用に作られたレベラーシリーズ。
電動ではなく、バネの力だけで動くため近年腰痛対策機器として大人気な腰痛対策用の物流機器です。
荷物を載せれば台が下降し、外せば上昇するため、作業者の腰高さでの作業を実現いたしました。
■特長
●パレット使用での腰痛を想定した「パレット専用腰痛対策機器」
●腰痛予防と作業能率UPにもなる
●電気を使用しないためメンテンスフリー。電動と比べてお手頃価格

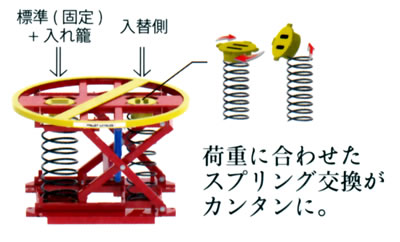

●荷重設定もバネの交換だけで簡単・工具いらず(バネの組み合わせで荷重が変わります)
●使い方はパレットをレベラーに乗せるだけであとは重みで常に腰の高さでの作業が可能
■バネ選定表
荷重に合わせてスプリングを選定できます。
品番 |
MF3AL-360-
ORANGE |
MF3AL-360-
ORANGE-GRAY |
MF3AL-360-
ORANGE-PURPLE |
MF3AL-360-
ORANGE-PURPLE-GRAY |
再縮時荷重 |
300kg |
800kg |
1000kg |
1400kg |
① |
バネ位置 |
標準 |
標準 入替側 |
標準 入替側 |
標準 入替側 |
|
|
|
|
|
② |
0kg |
H711mm |
H711mm |
H711mm |
H711mm |
100kg |
H683mm |
H700mm |
H702mm |
H706mm |
200kg |
H496mm |
H625mm |
H645mm |
H669mm |
250kg |
~ |
~ |
~ |
~ |
300kg |
H309mm |
H550mm |
H587mm |
H632mm |
400kg |
H241mm |
H475mm |
H530mm |
H596mm |
500kg |
|
H400mm |
H473mm |
H559mm |
600kg |
|
H325mm |
H415mm |
H523mm |
700kg |
|
H250mm |
H358mm |
H486mm |
800kg |
|
H241mm |
H300mm |
H450mm |
900kg |
|
|
H243mm |
H413mm |
1000kg |
|
|
H241mm |
H376mm |
1100kg |
|
|
|
H340mm |
1200kg |
|
|
|
H303mm |
1300kg |
|
|
|
H267mm |
1400kg~ |
|
|
|
H241mm |
① |
② |
|
|
バネセット別 荷重積載時地上高(伸張時H711mm-伸縮時241mm)
※上記表は最縮重としては2000kgございます。

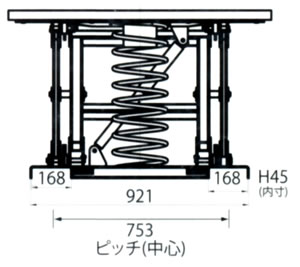

■フォークエントリー寸法
■共通仕様
最大積載荷重 |
2000kg |
圧縮時高さ |
241mm |
伸張時高さ |
711mm |
レベルストローク |
470mm |
ターンテーブル外径 |
1108mm |
ベース寸法 |
930×920mm |
自重 |
172kg |
品番 |
バネ選定 |
MF3AL-360-ORANGE |
オレンジ |
MF3AL-360-ORANGE-GRAY |
オレンジ+グレー |
MF3AL-360-ORANGE-PURPLE |
オレンジ+パープル |
MF3AL-360-ORANGE-PURPLE-GRAY |
オレンジ+パープル+グレー |
■よくある質問
①パレット直置きだと最初はいいけど後半が腰にくる
→ バネ式なので常に腰の高さで作業可能です。
②手元はいいけど奥の荷物を取るので腰に負担がかかります
→ ターンテーブル搭載で回転させて手元に寄せられます。
③1パレットで1000kgとかなり重い物を扱っているから耐えられない?
→ 最大荷重2000kg。レベラーする範囲だと1400kgまで可能です。
④逆に全部で500kgくらいで軽いから使えない?
→ バネを交換すれば400、800、1000、1400kgのレベラーが可能です。
パレットレベラーライトなら総量250kgから使用できます。工具いらずですぐに交換可能です。
⑤近くに電気がない場所での使用は?
→ 電気を一切使用しません。
⑥生産性について
→ パレット直置きより作業能率35%UPします。
⑦レベラー本体の移動は可能ですか?※1
→ フォークリフトで移動できます。フォークエントリー標準装備。
⑧フォークリフト以外での移動は可能ですか?※1
→ オプションを使用することで移動可能です。
ハンドパレットで移動する場合:アジャスターボルトを使用
人の手で運ぶ場合:キャリングキット※2(6輪自在・車輪ストッパー付で全方向に移動可能)
⑨安全対策のジャバラはありますか?
→ オプションでご用意しております。
※1:貨物積載時の機器本体の移動はご遠慮ください。安全のため機器本体より長いタイプのフォークで奥まで差し込みご使用ください。
※2:キャリングキット分地上高が高くなります。
