4つの主要な水質分析項目であるpH、ORP、導電率、溶存酸素の監視や制御を必要とする用途向けに構成することが出来る先進的なプロセス・コントローラーです。
これらのコントローラーは、デジタル電極入力が特徴で、測定する項目を自動的に検出し、更新します。
MF2AP631タイプはデュアルチャンネルに対応しています。
■特長
●最大5点のリレーと4つのアナログ出力
リレー接点は最大で5点利用可能。アナログ出力AOは0-20mA、4-20mAにて最大4点可能です。
●2項目のディスプレイ表示可能
1台で2項目のディスプレイ表示可能。独自のプロセス制御により、各チャンネル枚に個別に設定可能。（MF2AP631タイプ）
●自動データ保存
リレー制御の設定や校正データとともに、選択可能な間隔でデータを保存するデータロギング機能を内蔵しています。最大100ロット、1ロットあたり8,600件のデータを保存可能。
●コントローラーはマルチカラーLEDを使用
リレー作動、アラームモード、ホールド状態など、装置の状態を簡単に確認することが出来ます。
すべてのプログラミング操作は、薄型のゴム製キーパッド、またはModbus準拠のスーパーバイザーコンピュータへのRS485接続で行います
●屋内外での使用に適しています。
Nema4X規格の筐体は、水しぶきやホースの直撃、風で飛ばされた汚れ、ほこり、雨、みぞれから電子機器を保護することを保証します。また、海水の近くで使用する場合は、腐食防止対策も施されています。
●USBタイプ Cポート
USBType-Cポートを使用して、記録したデータを.csvファイルとしてフラッシュドライブに転送することが出来ます。プラグはゴム製のため、水の浸入からポートを保護します。
●パイプ、壁面、パネルへの取り付け
パイプ、パネル、壁面に設置できるマウントキットを別売りでご用意しております。
■共通仕様
| 表示画面 |
グラフィックLCD、バックライト付き 128 x 64ピクセル 白黒 |
| デジタル入力 |
2つの独立したガルバニック絶縁入力（ホールド＆クリーニング機能用に構成可能）
状態：5～24 Vdc、低レベルまたは高レベルアクティブ |
| デジタル通信 |
RS485シリアルポート（リモート監視と制御） |
| アナログ出力 |
0-22mA（0-20mA または 4-20mA 設定可） |
| アナログ出力精度 |
±0.2％ f.s. |
| 接点 |
最大5個のリレー（プロセス変数、ホールド＆クリーニング機能用に個別に構成可能）
電気機械式リレーSPDT / SPST接点出力：5A-250真空、5A-30Vdc [抵抗負荷]
ヒューズ保護：5A、250Vスローブローヒューズ |
| アラームリレー |
電気機械式リレーSPDT接点出力：5A-250Vac、5A-30Vdc [抵抗負荷]
ヒューズ保護：5A,250Vスローブローヒューズ |
データ
保存 |
間隔ログ |
最大100ファイル、保存された各ファイルに最大8600レコード。
保存ファイルの上限である100に達すると、最新のファイルが自動的に最も古いファイル
を消去します。 |
イベント
ログ |
最大100レコード。
上限に達すると、最後のレコードが最も古いレコードを上書きします。 |
| 電源 |
100～240Vac±10％、50/60Hz、15VA
ヒューズ保護（2A、250Vスローブローヒューズ） |
| 消費電力 |
15VA |
| 設置カテゴリ |
II |
| 使用環境 |
温度：-20～50℃
相対湿度：最大 100％（結露しないこと） |
| 筐体 |
シングルケース 1/2 DIN、タイプ4X、IP65の防水規格 |
| 重さ |
約1.6kg |
| サイズ |
幅144.0×高さ144.0×奥行151.3mm |
| 付属品 |
3m電源ケーブル、ケーブルグランドセット、機器説明書 |
| 備考 |
 |
| 品番 |
チャンネル数 |
リレー接点 |
アナログ出力 |
| MF2AP621-1431H |
1 |
3 |
2 |
| MF2AP621-1651H |
1 |
5 |
4 |
| MF2AP631-1431H |
2 |
3 |
2 |
| MF2AP631-1651H |
2 |
5 |
4 |
■オプション
●電極センサー
| MF2AP6X1-PH |
MF2AP6X1-ORP |
 |
 |
| MF2AP6X1-EC3028 |
MF2AP6X1-EC3048 |
 |
 |
| MF2AP6X1-DO4018 |
MF2AP6X1-DO4058 |
 |
 |
| MF2AP6X1-FNU |
 |
※絶対値(温度補償なし)
●pH電極、ORP電極
| 品番 |
MF2AP6X1-PH06シリーズ
MF2AP6X1-PH16シリーズ |
MF2AP6X1-ORP04シリーズ
MF2AP6X1-ORP14シリーズ |
| 項目 |
pH |
ORP |
| 測定範囲 |
0.00～12.00pH
0.00～14.00pH
0.00～10.00pH |
-2000～+2000mV |
| 分解能 |
0.1pH/0.01pH |
1mV |
| 精度 |
±0.02pH |
±2mV |
| 校正 |
最大3点
（5種類の標準液から選択） |
シングルポイント、値を調整可能 |
| 測定周囲 |
- |
±60mV |
| 温度測定範囲 |
-5.0～80.0℃
0.0～100.0℃
-5.0～60.0℃ |
-5.0～100.0℃ |
| 温度分解能 |
0.1℃ |
0.1℃ |
| 温度精度 |
±0.5℃ |
±0.5℃ |
| 温度校正 |
オフセット1点（コントローラで設定） |
| 温度補償 |
自動0.0～80.0℃ |
- |
| 温度センサー |
自動（電極から）・手動 |
| 本体 |
PVDF |
PVDF |
| 液絡部 |
PTFE製液絡部または
セラミック製液絡部 |
PTFE製液絡部または
セラミック製液絡部 |
| センサー部 |
低温ガラス or 高温ガラス or 耐フッ素ガラス
チタン製マッチングピン |
ガラス（白金または金） |
| 先端形状 |
フラット状、自洗式 |
フラット状 |
| 直径 |
22mm |
22mm |
| 接液部の長さ |
17mm |
21mm |
| 最大圧力 |
6bar（87psi）@25℃ |
| ねじ込み部 |
取り付け用の3/4インチNPTおねじ |
| 防水規格 |
IP68 |
| 寸法図 |
|
|
［pH電極］
| 品番 |
センサー
タイプ |
測定範囲 |
ケーブル
長さ |
| PTFE製液絡部 |
セラミック製液絡部 |
| MF2AP6X1-PH0618-05M |
MF2AP6X1-PH1618-05M |
低温 |
pH：0～12pH
温度：-5～80℃ |
5m |
| MF2AP6X1-PH0618-10M |
MF2AP6X1-PH1618-10M |
10m |
| MF2AP6X1-PH0618-15M |
MF2AP6X1-PH1618-15M |
15m |
| MF2AP6X1-PH0618-25M |
MF2AP6X1-PH1618-25M |
25m |
| MF2AP6X1-PH0618-50M |
MF2AP6X1-PH1618-50M |
50m |
| MF2AP6X1-PH0638-05M |
MF2AP6X1-PH1638-05M |
高温 |
pH：0～14pH
温度：0～100℃ |
5m |
| MF2AP6X1-PH0638-10M |
MF2AP6X1-PH1638-10M |
10m |
| MF2AP6X1-PH0638-15M |
MF2AP6X1-PH1638-15M |
15m |
| MF2AP6X1-PH0638-25M |
MF2AP6X1-PH1638-25M |
25m |
| MF2AP6X1-PH0638-50M |
MF2AP6X1-PH1638-50M |
50m |
| MF2AP6X1-PH0648-05M |
MF2AP6X1-PH1648-05M |
耐フッ素 |
pH：0～10pH
温度：-5～60℃ |
5m |
| MF2AP6X1-PH0648-10M |
MF2AP6X1-PH1648-10M |
10m |
| MF2AP6X1-PH0648-15M |
MF2AP6X1-PH1648-15M |
15m |
| MF2AP6X1-PH0648-25M |
MF2AP6X1-PH1648-25M |
25m |
| MF2AP6X1-PH0648-50M |
MF2AP6X1-PH1648-50M |
50m |
［ORP電極］
| 品番 |
ｾﾝｻｰ
ﾀｲﾌﾟ |
測定範囲 |
ｹｰﾌﾞﾙ
長さ |
| PTFE製液絡部 |
セラミック製液絡部 |

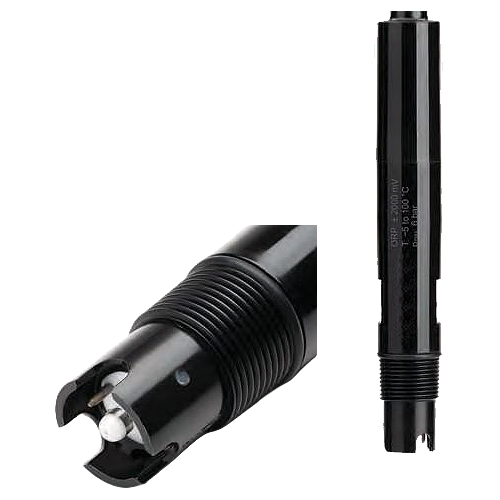

| MF2AP6X1-ORP0418-05M |
MF2AP6X1-ORP1418-05M |
白金 |
±2000mV
-5.0～100.0℃ |
5m |
| MF2AP6X1-ORP0418-10M |
MF2AP6X1-ORP1418-10M |
10m |
| MF2AP6X1-ORP0418-15M |
MF2AP6X1-ORP1418-15M |
15m |
| MF2AP6X1-ORP0418-25M |
MF2AP6X1-ORP1418-25M |
25m |
| MF2AP6X1-ORP0418-50M |
MF2AP6X1-ORP1418-50M |
50m |
| MF2AP6X1-ORP0428-05M |
MF2AP6X1-ORP1428-05M |
金 |
±2000mV
-5.0～100.0℃ |
5m |
| MF2AP6X1-ORP0428-10M |
MF2AP6X1-ORP1428-10M |
10m |
| MF2AP6X1-ORP0428-15M |
MF2AP6X1-ORP1428-15M |
15m |
| MF2AP6X1-ORP0428-25M |
MF2AP6X1-ORP1428-25M |
25m |
| MF2AP6X1-ORP0428-50M |
MF2AP6X1-ORP1428-50M |
50m |
●EC電極
| 品番 |
MF2AP6X1-EC3028 |
MF2AP6X1-EC3048 |
| 項目 |
EC/TDS |
| EC |
測定範囲 |
0.000uS/cm～30.00mS/cm※
|
0.0uS/cm～999.9mS/cm※
|
| 分解能 |
0.001、0.01、0.1uS/cm
0.001、0.01mS/cm |
0.1uS/cm
0.001、0.01、0.1mS/cm |
| 精度 |
測定値の±2%または
±0.050uS/cmのいずれか大きい方 |
測定値の±2%または
±1uS/cmのいずれか大きい方 |
| 校正 |
標準液を使用して自動で2点校正プロセス:1点校正 |
| TDS |
測定範囲 |
0.000mg/L～15.00g/L
(TDS換算率0.5)※
|
0.0mg/L～400.0g/L
(TDS換算率0.5)※
|
| 分解能 |
0.001、0.01、0.1mg/L
0.001、0.01、0.1g/L |
0.1mg/L
0.001、0.01、0.1g/L |
| 精度 |
測定値の±2%または
±0.025mg/Lのいずれか大きい方 |
測定値の±2%または
±0.5mg/Lのいずれか大きい方 |
| 校正 |
標準液を使用して自動で2点校正プロセス:1点校正 |
| 抵抗率 |
測定範囲 |
34.0Ω・cm～99.99MΩ・cm※
|
1.0Ω・cm～9.99MΩ・cm※
|
| 分解能 |
1Ω・cm
0.01、0.1、1kΩ・cm
0.01MΩ・cm |
0.1Ω・cm
0.01、0.1、1kΩ・cm
0.01MΩ・cm |
| 温度 |
測定範囲 |
0.0～50.0℃ |
0.0～100.0℃ |
| 精度 |
±0.5℃、±1.0℃F |
±0.5℃ |
| 校正 |
オフセットで1点（コントローラ設定） |
| 温度補償モード |
リニア、ナチュラル、スタンダード、なし |
| 温度ソース |
自動（電極から）、手動 |
| 本体材質 |
PVDF |
| センサー部 |
タイプ |
2極式、同心円シリンダー設計 |
4極式、白金 |
| 材質 |
AISI316ステンレス製 |
白金 |
| 絶縁体 |
PVDF/シリコン |
ガラス |
| 直径 |
10mm |
12mm |
| 接液部長さ |
23mm |
50mm |
| 最大圧力 |
6bar(87psi) |
| ねじ込み部 |
3/4インチNPTおねじ |
| 防水規格 |
IP68 |
| 寸法図 |
|
|
※絶対値(温度補償なし)
※養殖用や排水などの測定サンプルの場合、４極式（MF2AP6X1-EC3048）では 汚れが詰まりやすく測定に影響があるため、２極式（MF2AP6X1-EC3028）をご使用ください。
| 品番 |
センサータイプ |
測定範囲 |
ケーブル長さ |
| MF2AP6X1-EC3028-05M |
2極式 |
0.000uS/cm～30.00mS/cm※
0.000mg/L～15.00g/L※
34.0Ω・cm～99.99MΩ・cm※
0.0～50.0℃ |
5m |
| MF2AP6X1-EC3028-10M |
10m |
| MF2AP6X1-EC3028-15M |
15m |
| MF2AP6X1-EC3028-25M |
25m |
| MF2AP6X1-EC3028-50M |
50m |
| MF2AP6X1-EC3048-05M |
4極式 |
0.0uS/cm～999.9mS/cm※
0.0mg/L～400.0g/L※
1.0Ω・cm～9.99MΩ・cm※
0.0～100.0℃ |
5m |
| MF2AP6X1-EC3048-10M |
10m |
| MF2AP6X1-EC3048-15M |
15m |
| MF2AP6X1-EC3048-25M |
25m |
| MF2AP6X1-EC3048-50M |
50m |
※絶対値(温度補償なし)
●DO電極
| 品番 |
MF2AP6X1-DO4018 |
MF2AP6X1-DO4058 |
| 項目 |
DO |
| 測定範囲 |
DO0.00～50.00mg/L（ppm）
酸素飽和度0.0～500.0% |
| 分解能 |
0.01mg/L（ppm）
酸素飽和度0.1% |
| 精度 |
0.00～20.00mg/L：
測定値の±2%または±0.2mg/Lの
いずれか大きい方
20.00～50.00mg/L：
測定値の±6%
酸素飽和度0.0～200.0%：
測定値の±2%または±2.0%の
いずれか大きい方
200.0～500.0%：測定値の±6% |
0.00～20.00mg/L：
測定値の±5%または±0.01mg/Lの
いずれか大きい方
20.00～50.00mg/L：
測定値の±5%
酸素飽和度0.0～200.0%：
測定値の±1.5%または±0.1%の
いずれか大きい方
200.0～500.0%：測定値の±5% |
| 校正 |
1点または2点校正（100%/0%/8.26mg/L/0mg/L）
酸素飽和度空気校正またはゼロ校正液プロセス：1点校正 |
| 温度測定範囲 |
-5.0～50.0℃ |
| 温度分解能 |
0.1℃ |
| 温度精度 |
±0.5℃ |
| 温度校正 |
オフセット1点校正（コントローラで設定） |
| 温度補償 |
自動 |
| TemperatureSource |
Automatic（fromprobe）Manual |
| 高度補正 |
自動420～850mmHg |
| 塩分補正 |
自動0～70g/L（手動で設定） |
| 本体 |
PVDF |
ABS |
| センサー |
タイプ |
ガルバニ式セル
陰極：銀、陽極：亜鉛 |
蛍光式DO |
| 直径 |
φ17mm |
φ17mm |
| 浸水部長さ |
43mm |
30mm |
| 液絡部 |
PVDF |
| 防水規格 |
IP68 |
| 寸法図 |
|
|
| 品番 |
センサータイプ |
ケーブル長さ |
| MF2AP6X1-DO4018-05M |
ガルバニ式 |
5m |
| MF2AP6X1-DO4018-10M |
10m |
| MF2AP6X1-DO4018-15M |
15m |
| MF2AP6X1-DO4018-25M |
25m |
| MF2AP6X1-DO4018-50M |
50m |
| MF2AP6X1-DO4058-05M |
蛍光式 |
5m |
| MF2AP6X1-DO4058-10M |
10m |
| MF2AP6X1-DO4058-15M |
15m |
| MF2AP6X1-DO4058-25M |
25m |
| MF2AP6X1-DO4058-50M |
50m |
●濁度電極
| 品番 |
MF2AP6X1-FNU6028-05M
MF2AP6X1-FNU6028-10M
MF2AP6X1-FNU6028-15M
MF2AP6X1-FNU6028-25M
MF2AP6X1-FNU6028-50M
|
| 項目 |
濁度 |
| 濁度測定範囲 |
0.000～4.000FNU
0.00～40.00FNU
0.0～400.0FNU |
| 濁度分解能 |
0.001FNU
0.01FNU
0.1FNU |
| 濁度精度 |
0.000～4.000FNU：±（0.05+測定値の2%）
0.00～40.00FNU：±（0.3+測定値の2%）
0.0～400.0FNU：±（2.0+測定値の2%） |
| 濁度校正 |
工場出荷時校正（ゼロ＋スロープ）
1点校正（スロープ決定）
2点校正（スロープ＋オフセット決定） |
| 温度測定範囲 |
0.0～50.0℃ |
| 温度分解能 |
0.1℃ |
| 温度精度 |
±0.6℃ |
| 温度校正 |
オフセット1点（コントローラで設定） |
| 温度補償 |
自動 |
| Temperaturesource |
Automatic |
| 本体 |
PVC |
| 測定方法 |
ネフェロメトリック方式（ISO7027準拠） |
| 直径 |
φ39.5mm |
| 浸水部の長さ |
115mm |
| 最大圧力 |
0～6bar（@25℃）0～3bar（@50℃） |
| ねじ込み部 |
3/4"NPT |
| 防水規格 |
IP68 |
| ケーブル長さ |
MF2AP6X1-FNU6028-05M：5m
MF2AP6X1-FNU6028-10M：10m
MF2AP6X1-FNU6028-15M：15m
MF2AP6X1-FNU6028-25M：25m
MF2AP6X1-FNU6028-50M：50m |
| 寸法図 |
|
●取付マウントキット
| MF2AP6X1-MK01H |
 |
 |
| MF2AP6X1-MK02H |
 |
 |
| MF2AP6X1-MK03H |
 |
 |
| 品番 |
MF2AP6X1-MK01H |
MF2AP6X1-MK02H |
MF2AP6X1-MK03H |
| タイプ |
パネル設置 |
壁掛け設置 |
パイプ設置 |
| 特長 |
コントローラーを1/2 DIN
開口部から安全に
パネル設置可能 |
コントローラーを表面実装
することが可能
垂直または水平に取り付ける
ことが出来ます。 |
コントローラーを垂直または
水平のパイプに取り付け可能 |
| セット内容 |
シーリングガスケット、
亜鉛メッキブラケット2個、
関連ハードウェア |
亜鉛メッキ設置用プレート
関連ハードウェア |
亜鉛メッキ設置用プレート
関連ハードウェア
1インチ、1.5インチ、2インチの
パイプに対応するU字ボルト |
