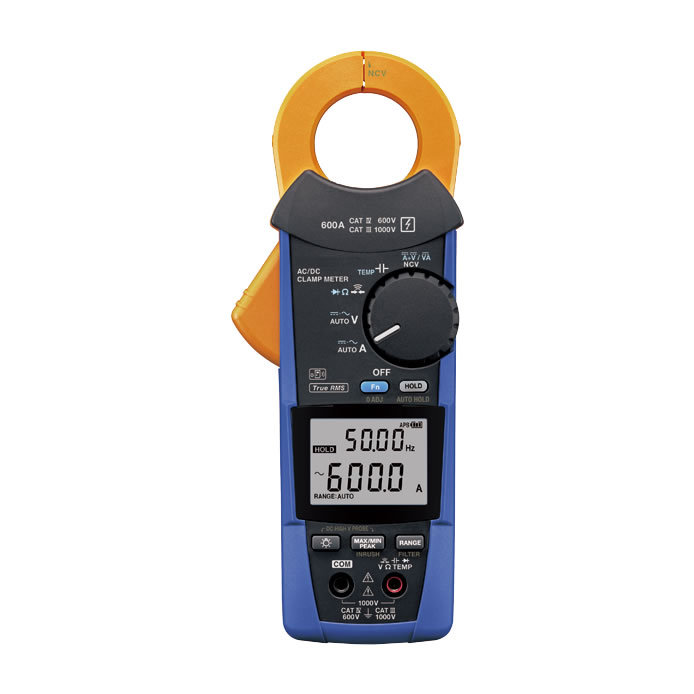

高安全性＋高機能DMM搭載交流・直流クランプメーター 600A
■高電圧化する太陽光発電設備の点検を安全に
●DC HIGH V PROBE モード
- CAT Ⅲ 2000 Vまでの高電圧測定に対応。
- 直流高電圧プローブ P2010をHIOKIのクランプメータと組み合わせるだけで、系統を遮断せずにメガソーラーなどの太陽光発電設備を安全に測定できます。
■無線通信機能でさらに便利に
●ワイヤレス化に対応
ワイヤレスアダプタ Z3210（オプション）に対応。
スマホやタブレットに測定値を転送し、現場写真や図面などを用いたレポートが素早く作成できます。
●作業効率アップ！デジタル管理で測定作業を省力化（Excel®直接入力機能）（*1）
Excel®ファイルで作成した帳票に測定データを直接転送入力でき、現場での作業効率アップにつながります。
*1:ワイヤレスアダプタZ3210によるBluetooth®通信を使用します。
■現場でのトラブル解析に貢献
●高調波測定
GENNECT Cross (*2)の高調波解析機能で電流や電圧の高調波を測定できます。
電源系統などのトラブル解析に役立ちます。
*2:GENNECT Crossは、現場測定器とスマホやタブレットをBluetooth®通信で接続するアプリです。
GENNECT Crossとの連携にはワイヤレスアダプタ Z3210が必要です。
■測定と記録を繰り返す作業に便利！
●自動ホールド機能
測定中に表示部が見えないときに便利なほか、測定値が安定すると自動で表示値を次の測定までホールドするので、測定と記録を繰り返す作業に大変便利です。
■起動時の過渡電流を把握
モータ起動時や溶接電流などの突入電流の実効値と、最大波高値を同時に測定します。
突入電流を100 msの期間固定で測定するクランプメータと比較して、突入電流が落ち着くまでの期間
（突入電流発生期間、数10 ms～数100 ms）を自動的に検知し測定します。
突入電流期間が100 msを超える場合でも、100 ms固定方式に比べ正確な測定ができます。
■さらにおすすめの特長
テストリードのキャップをなくさない
テストリードとキャップを一体化しました。
テストリードの保護用フィンガーガードをスライドすると、簡単に測定カテゴリの切り替えができます。
また、キャップをなくす心配もありません。
■市販アプリケーションソフト
市販アプリケーションソフトとBluetooth®通信で連携すると、さらに現場の作業効率がアップ。
■仕様
| 直流電流レンジ |
20.00 A/600.0 A,
基本確度: ±1.3% rdg. ±0.08 A (20Aレンジ) |
| 交流電流レンジ |
20.00 A/600.0 A (10～1 kHz, 真の実効値整流),
基本確度45 - 66 Hz : ±1.3% rdg. ±0.08 A (at 20A) |
| クレストファクタ |
20.00 Aレンジ: 7.5
600.0 Aレンジ: 3以下 |
| 交流＋直流電流ﾚﾝｼﾞ |
20.00 A/600.0 A (10～1 kHz, 真の実効値整流),
基本確度DC, 45 - 66 Hz : ±1.3% rdg. ±0.13 A (at 20A) |
| 直流電圧レンジ |
600.0 ｍV～1000 V（P2010使用時600.0 V～2000 V） |
| 交流＋直流電圧ﾚﾝｼﾞ |
6.000 V～1000 V, 4レンジ (15～1 kHz, 真の実効値整流),
基本確度45 - 66 Hz : ±0.9% rdg. ±0.003 V (at 6V) |
| 抵抗レンジ |
6.000 V～1000 V, 4レンジ,
基本確度DC, 45 - 66 Hz : ±1.0% rdg. ±0.013 V (at 6V) |
| 静電容量レンジ |
600.0 Ω～6.000 MΩ, 5レンジ,
基本確度: ±0.7% rdg. ±0.5 Ω (at 600 Ω) |
| 周波数レンジ |
1.000 μF～1000 μF, 4レンジ,
基本確度: ±1.9% rdg. ±0.005 μF (at 1 μF) |
| 温度（K） |
9.999 Hz～999.9 Hz, 3レンジ,
基本確度: ±0.1% rdg. ±0.003 Hz (at 9.999 Hz) |
| 検電 |
-40.0～400.0 ˚C, 確度: ±0.5% rdg. ±3.0 ˚C +温度プローブ確度加算 |
| 高調波 |
Hi: AC40 V～600 V, Lo: AC80 V～600 V, 50/60 Hz |
| その他機能 |
【Z3210装着時】
電圧, 電流における30次までの高調波レベル/含有率/総合高調波歪み率
※アプリケーションソフト (GENNECT Cross) にて表示可能 |
| 防塵防水性 |
直流電力, 導通チェック, ダイオードチェック, AC/DC自動判別,
DC電流・電圧の正負判定, 最大/最小/平均/波高値最大/
波高値最小値の表示, ローパスフィルタ, 表示値ホールド, バックライト,
オートパワーセーブ, ﾌﾞｻﾞｰ音, ゼロアジャスト, 他 |
| 電源 |
IP20（完全に乾いた状態での電圧測定、ジョー閉時）
IP54（保管時） |
| 測定可能導体径 |
単4アルカリ乾電池 (LR03) ×2
約40時間（Z3210未装着）,約20時間（Z3210装着かつ無線通信）
その他の規定条件： AC 10 A測定, LCD バックライト OFF, 23°C参考値 |
| 寸法・質量 |
φ33 mm, ジョー寸法: 69 W × 14 D mm |
| 付属品 |
65 W × 215 H × 35 D mm, 340 g |
| 確度保証期間 |
1年 |
