■特長
●MEMSセンサーと独自の制御補正方式を採用、1/1000精度のミドルレンジモデルです。
●優れた堅牢性(温度、湿度、振動、衝撃など)で、現場への持ち運びが容易です。
●X軸とY軸の2軸同時測定が可能です。
●抵抗厚膜方式タッチパネル2.8インチIPSカラー液晶で360°高視認性です。
●USB Type-Cのインタフェースを採用しています。
●LIBバッテリーによる長時間動作が可能です。

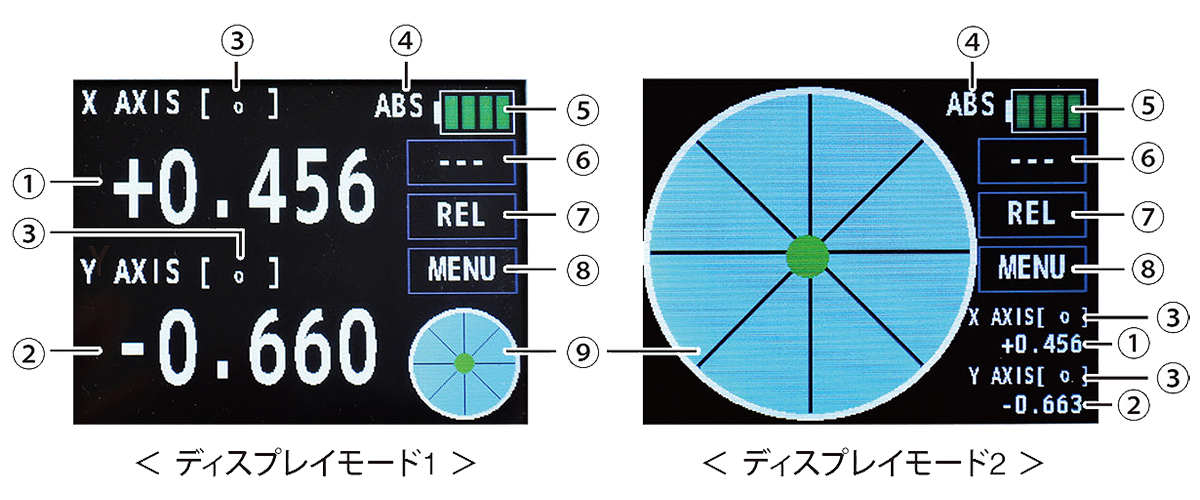

■測定画面
| No. |
名称 |
No. |
名称 |
| ① |
X軸の測定値 |
⑥ |
モード切替ボタン［ABS］ |
| ② |
Y軸の測定値 |
⑦ |
モード切替ボタン［REL］ |
| ③ |
単位記号 |
⑧ |
MENU |
| ④ |
現在のモード |
⑨ |
丸型気泡管
※長押しすると気泡の表示が
線に切り替わります。 |
| ⑤ |
充電残量 |
■用途
半導体製造装置、半導体テスター、検査治具等の水平出しや角度測定に
■注意点
●連続使用時間は、約12時間。
●通信インターフェースは、オプションでRS-485、UART、CANに対応可能です。
●無線インターフェースは、今後のフォームアップデートでWi-Fiに対応予定です。
■仕様
| 品番 |
ME9P-80XYH2N |
| 測定範囲 |
±80° |
| 最小読取値 |
0.001°、0.01mm/m |
| 読取精度※1
|
±0.005°（0.000-20.000°）
±0.008°（20.001-40.000°）
±0.01°（40.001-80.000°） |
| XY直交精度 |
1% |
| 通信インターフェース |
RS-232C |
| 無線インターフェース |
Bluetooth5.2(通信距離20m以内) |
| 電源 |
ポリマーリチウムイオン電池(内蔵) |
| 充電時間 |
1.5時間 |
| 使用環境 |
0～40℃ |
| 材質 |
ケース：プラスチック
ベース：アルミ（マグネット付） |
本体
（幅×高さ×奥行） |
115mm×32mm×66mm |
| 本体質量 |
300g |
| 防水防塵保護等級 |
IP54 |
| 耐振動性能 |
IEC/JIS C 60068-2-6準拠 |
| 耐衝撃性能 |
IEC/JIS C 60068-2-27準拠 |
| 付属品 |
ACアダプタ |
※1：使用温度20℃、測定範囲±5°
■オプション

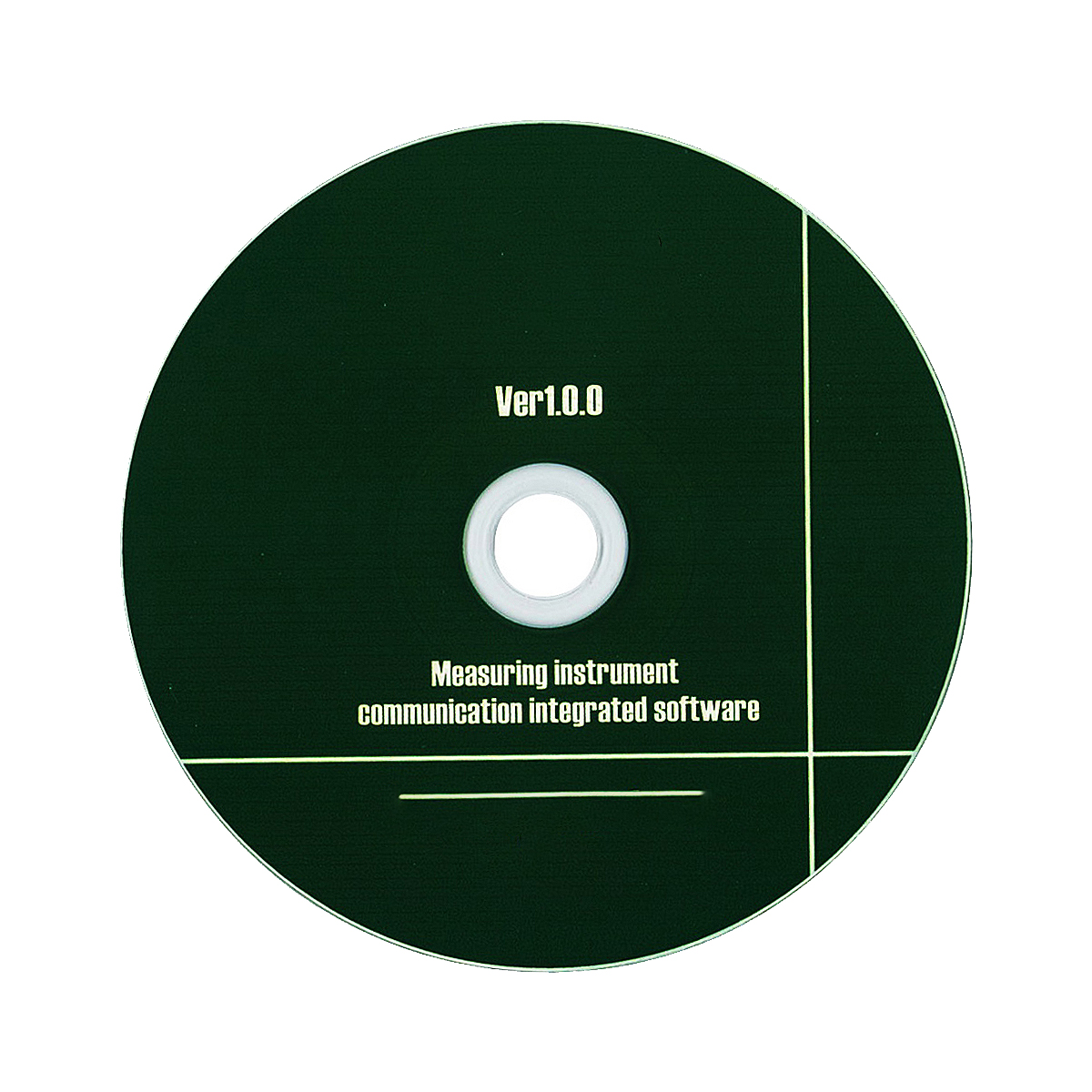

＜データ取込み管理ソフト（WEB認証）/（USB）＞●複数の測定器を同時に管理し、測定値の表示や記録ができる測定器通信総合ソフトです。
●データ通信可能な測定器が有線、無線を問わずに接続可能です。
●ハードウェア不要で利用可能なWEB認証版です。
●複数接続で一覧表示や公差表示が可能です。
●EXCELへのセル指定出力が可能です。
●自動バージョンアップ機能付です。
●測定値の音声読み上げ機能付です。
●コマンドボタンで視覚的に使いやすいです。
●UNDO機能付(Excel記録のみ)です。
●日本語⇔英語切替機能付です。
■注意点
●最大接続台数は通信方式によって異なります。
●PCスペックと接続台数により、動作が重くなる場合があります。
●OSによって対応機種が限られる場合があります。
■タイプ
| ME9P-80XYH2N-LOGW |

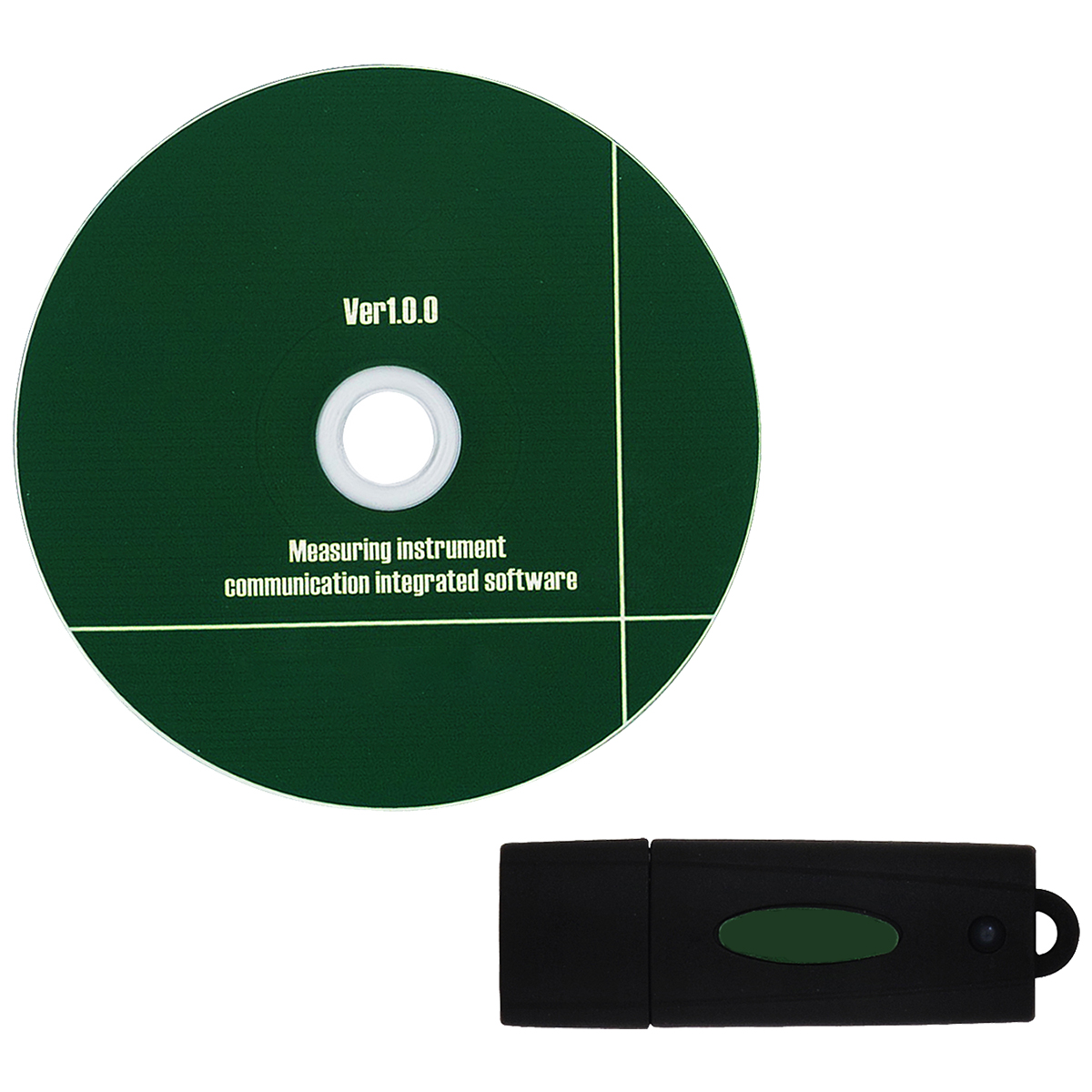

ME9P-80XYH2N-LOGD |
 |
 |
| 品番 |
ME9P-80XYH2N-LOGW |
ME9P-80XYH2N-LOGD |
| タイプ |
WEB認証 |
USB |
| 対応OS |
Windows 7 / 8 / 10 / 11 |
| 言語 |
日本語、英語 |
| 必要PCスペック |
CPU |
Intel Core i3-2350M、2.30GHz以上 |
| メモリ |
4GB以上 |
| 推奨PCスペック |
CPU |
Intel Core i3-8145U、2.30GHz以上 |
| メモリ |
4GB以上 |
| 本体質量 |
15g |
本体サイズ
（幅×高さ×奥行） |
120×120×1.2mm |
| 付属品 |
プロダクトキー用紙 |
USBドングル（USB版） |
