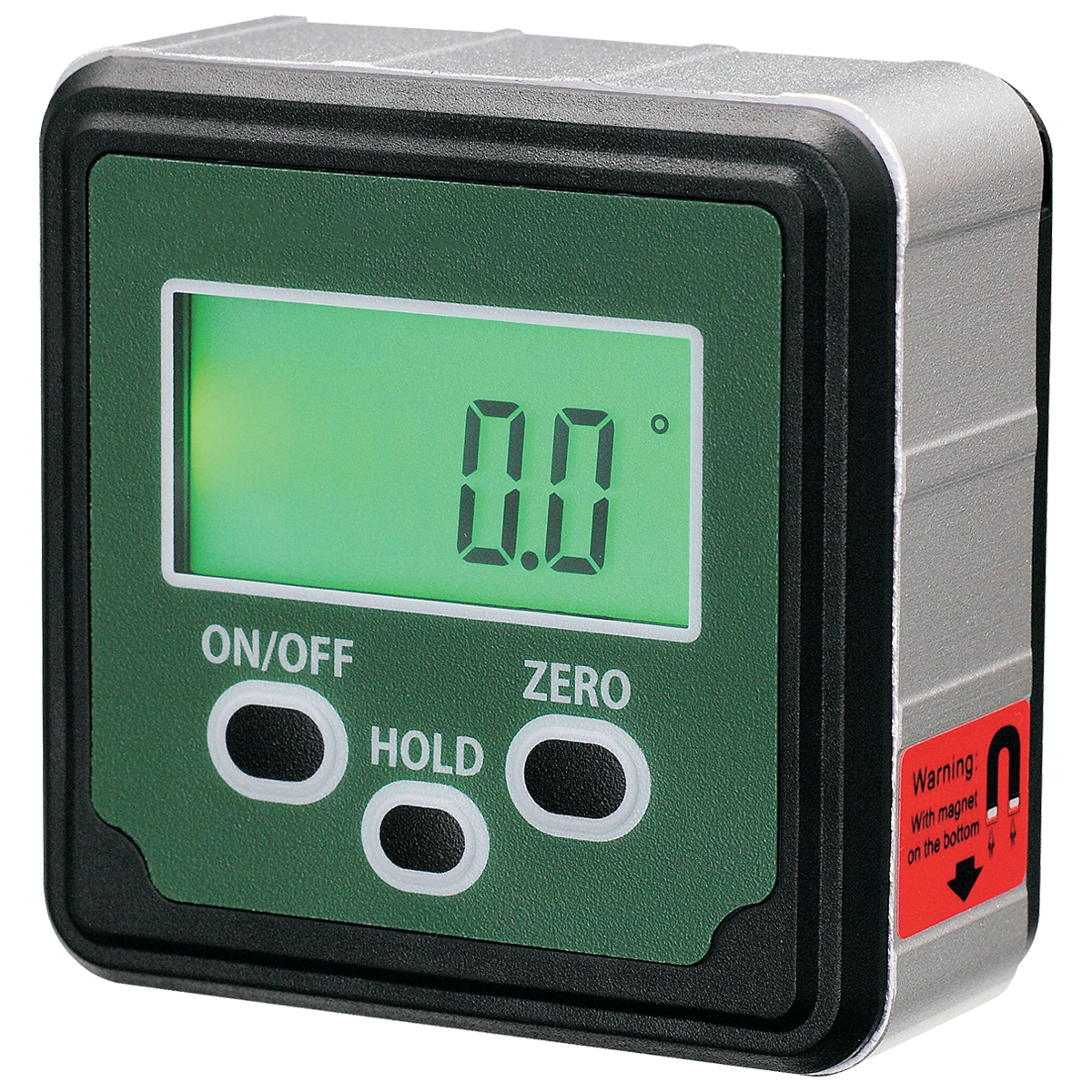

ME9B-180LNは、機械・金型・治具・工具などの角度測定や組立、加工時の基準出しに使用できるコンパクトなデジタル角度計です。
測定範囲は±180.0°、最小読取値0.1°。任意の位置を基準「0」に設定できるほか、原点を記憶できる絶対測定（ABS）モードにも対応しています。
本体は約W59×H59×D28mm、質量約70gのコンパクト設計で、狭い場所での測定にも便利。さらにバックライト付き液晶を採用しているため、暗い場所でも測定値を確認しやすいモデルです。
■特長
●暗い場所でも見やすいバックライト付き
LCD表示部にバックライトを搭載。機械内部や設備周辺など、明るさを確保しにくい場所でも測定値を確認できます。
●±180°の広範囲を0.1°単位で測定
測定範囲±180.0°、最小読取値0.1°に対応。機械・金型・治具・工具など、さまざまな角度測定に活用できます。
●任意の位置でゼロ設定が可能
ZEROボタンにより、任意の角度を基準「0」に設定可能。基準面からの角度差を確認する比較測定にも便利です。
●原点を記憶できる絶対測定（ABS）モード
原点を記憶できる絶対測定モードを搭載。水平を基準とした角度を確認する絶対測定と、任意の位置を基準にした比較測定を使い分けられます。
●コンパクト＆軽量設計
本体サイズ約W59×H59×D28mm、質量約70g。従来では設置しにくかった小さなスペースでも使用しやすいコンパクト設計です。
●底面マグネットで測定物に固定
底面にマグネットを備えており、鉄製の機械や治具などに固定して角度を測定できます。測定時の位置ずれを抑え、作業性を高めます。
●測定値を固定できるホールド機能
HOLDボタンを押すことで表示値を固定可能。本体を取り外してから数値を確認したい場合などに便利です。
●約5分のオートオフ機能
一定時間操作しないと自動的に電源が切れるオートオフ機能を搭載。電池の消耗を抑えます。
●検査成績表・収納ケース付き
性能を確認できる検査成績表と、持ち運びや保管に便利な収納ケースが付属しています。
●ME9B-180LTNは校正証明書、トレーサビリティ体系図、校正成績表付です。
■寸法図
■用途
機械、金型、治具工具等の角度測定、組立、加工基準に
■仕様
| 品番 |
ME9B-180LN |
ME9B-180LTN |
| 測定範囲 |
±180.0° |
| 読取精度 |
±0.2°
※量子化誤差（±1カウント）含まず |
| 最小読取値 |
0.1° |
| 繰返し精度 |
0.1° |
| 電源 |
単4形乾電池×1個（別売） |
| 測定方法 |
絶対測定（ABS）、比較測定 |
| マグネット数 |
3個 |
| 材質 |
本体：ABS
ベース：アルミ
磁石：マネオジム磁石 |
| 使用温度範囲 |
約5～45℃ |
| 本体サイズ |
W59×H59×D28mm |
| 本体質量 |
約70g（電池含まず） |
| 付属品 |
取扱説明書、検査成績表、ケース |
| - |
校正証明書
トレーサビリティ体系図
校正成績表 |
