  • 棒型テンションゲージ
参考画像

棒型テンションゲージ

商品番号：ME29RTG-10CNK

販売価格：12,100円（税込）

数量：



■特長
●押力・引力・板ばね等の測定に　スプリングの力を応用して円筒 形に目盛を表わし、精密な測定ができるテンションゲージです。目盛は彫刻目盛で、いつまでも鮮明です。
●水平状態にての測定　スタンダード用は、下記の表を参照してご使用ください。水平状態にて使用の場合は、寸法表によって水平時の誤差を実測値に加算してください。
●置針付、0点調整式タイプもあります。
⇐　置針式

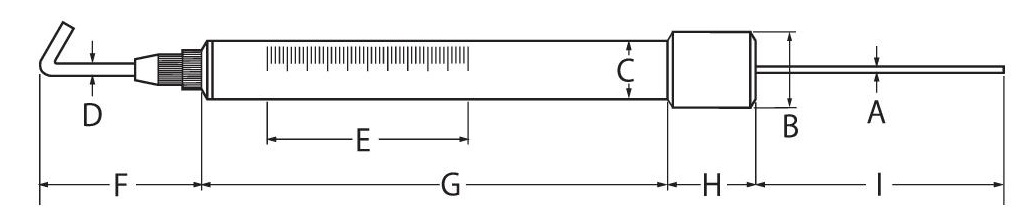

■寸法表


品番 一目 A B C D E F G H I 全長
（約）		 水平時
誤差
cN mm mm mm mm mm mm mm mm mm mm cN
ME29RTG-10CNK 0.5 1.5 16 13 1.5 40 20 98 15 48 181 3
ME29RTG-30CNK 1 1.5 16 13 1.5 60 20 113 15 66 214 3
ME29RTG-50CNK 1 1.5 16 13 1.5 59 20 113 15 66 214 3
ME29RTG-110CNK 2 2 16 13 2 59 28 113 15 66 221 10
ME29RTG-200CNK 5 2 16 13 2 59 28 113 15 66 221 10
ME29RTG-300CNK 5 2 16 13 2 59 28 113 15 66 221 10
ME29RTG-500CNK 10 3 20 16 3 56 42 131 25 71 270 30
ME29RTG-600CNK 20 3 20 16 3 55 42 131 25 71 270 30
ME29RTG-1000CNK 25 3 20 16 3 56 42 131 25 71 270 30
ME29RTG-1500CNK 50 3 20 16 3 56 42 131 25 71 270 30
ME29RTG-2000CNK 50 3 20 16 3 56 42 131 25 71 270 30
ME29RTG-2500CNK 50 3 20 16 3 62 46 143 25 77 288 50
ME29RTG-3000CNK 50 3 20 16 3 62 42 143 25 77 288 50
ME29RTG-4000CNK 50 4 25 22 4 68 47 178 34 84 340 100
ME29RTG-5000CNK 100 4 25 22 4 68 43 178 34 84 340 100
ME29RTG-7000CNK 200 4 25 22 4 68 43 178 34 84 340 100
ME29RTG-10000CNK 200 4 25 22 4 68 43 178 34 84 340 100
ME29RTG-15000CNK 200 8 35 32 7 95 84 230 35 120 462 250
ME29RTG-20000CNK 200 8 35 32 7 117 87 280 35 140 540 250
ME29RTG-30000CNK 250 8 40 38 7 130 83 305 35 176 598 350
※水平状態でご使用の場合は、上記の水平時誤差により、実測値に加算してください。


■仕様
品番 一目
（cN）		 質量（約）
（g)
標準タイプ 置針式
ME29RTG-10CNK - 0.5 24
ME29RTG-30CNK - 1 27
ME29RTG-50CNK - 1 27
ME29RTG-110CNK - 2 30
ME29RTG-200CNK - 5 30
ME29RTG-300CNK - 5 30
ME29RTG-500CNK ME29RTG-500CNKG 10 78
ME29RTG-600CNK ME29RTG-600CNKG 20 78
ME29RTG-1000CNK ME29RTG-1000CNKG 25 78
ME29RTG-1500CNK ME29RTG-1500CNKG 50 78
ME29RTG-2000CNK ME29RTG-2000CNKG 50 78
ME29RTG-2500CNK ME29RTG-2500CNKG 50 84
ME29RTG-3000CNK ME29RTG-3000CNKG 50 84
ME29RTG-4000CNK ME29RTG-4000CNKG 50 187
ME29RTG-5000CNK ME29RTG-5000CNKG 100 187
ME29RTG-7000CNK ME29RTG-7000CNKG 200 187
ME29RTG-10000CNK ME29RTG-10000CNKG 200 187
ME29RTG-15000CNK ME29RTG-15000CNKG 200 569
ME29RTG-20000CNK ME29RTG-20000CNKG 200 658
ME29RTG-30000CNK ME29RTG-30000CNKG 250 864
品　　番 品　　名 価　　格 　
ME29RTG-10CNK 棒型テンションゲージ 12,100円 (税込)
ME29RTG-30CNK 棒型テンションゲージ 12,100円 (税込)
ME29RTG-50CNK 棒型テンションゲージ 12,100円 (税込)

品　　番 品　　名 価　　格 　
ME29RTG-110CNK 棒型テンションゲージ 13,090円 (税込)
ME29RTG-200CNK 棒型テンションゲージ 13,090円 (税込)
ME29RTG-300CNK 棒型テンションゲージ 13,090円 (税込)
ME29RTG-500CNK 棒型テンションゲージ 13,970円 (税込)
ME29RTG-600CNK 棒型テンションゲージ 13,970円 (税込)

品　　番 品　　名 価　　格 　
ME29RTG-1000CNK 棒型テンションゲージ 13,970円 (税込)
ME29RTG-1500CNK 棒型テンションゲージ 13,970円 (税込)
ME29RTG-2000CNK 棒型テンションゲージ 13,970円 (税込)
ME29RTG-2500CNK 棒型テンションゲージ 14,960円 (税込)
ME29RTG-3000CNK 棒型テンションゲージ 14,960円 (税込)
ME29RTG-4000CNK 棒型テンションゲージ 16,830円 (税込)
ME29RTG-5000CNK 棒型テンションゲージ 20,460円 (税込)
ME29RTG-7000CNK 棒型テンションゲージ 20,460円 (税込)

品　　番 品　　名 価　　格 　
ME29RTG-10000CNK 棒型テンションゲージ 20,460円 (税込)
ME29RTG-15000CNK 棒型テンションゲージ 57,640円 (税込)
ME29RTG-20000CNK 棒型テンションゲージ 58,630円 (税込)
ME29RTG-30000CNK 棒型テンションゲージ 63,250円 (税込)

品　　番 品　　名 価　　格 　
ME29RTG-500CNKG 棒型テンションゲージ（置針式） 14,960円 (税込)
ME29RTG-600CNKG 棒型テンションゲージ（置針式） 14,960円 (税込)

品　　番 品　　名 価　　格 　
ME29RTG-1000CNKG 棒型テンションゲージ（置針式） 14,960円 (税込)
ME29RTG-1500CNKG 棒型テンションゲージ（置針式） 14,960円 (税込)
ME29RTG-2000CNKG 棒型テンションゲージ（置針式） 14,960円 (税込)
ME29RTG-2500CNKG 棒型テンションゲージ（置針式） 15,840円 (税込)
ME29RTG-3000CNKG 棒型テンションゲージ（置針式） 15,840円 (税込)
ME29RTG-4000CNKG 棒型テンションゲージ（置針式） 17,710円 (税込)
ME29RTG-5000CNKG 棒型テンションゲージ（置針式） 21,450円 (税込)
ME29RTG-7000CNKG 棒型テンションゲージ（置針式） 21,450円 (税込)

品　　番 品　　名 価　　格 　
ME29RTG-10000CNKG 棒型テンションゲージ（置針式） 21,450円 (税込)
ME29RTG-15000CNKG 棒型テンションゲージ（置針式） 58,630円 (税込)
ME29RTG-20000CNKG 棒型テンションゲージ（置針式） 59,510円 (税込)
ME29RTG-30000CNKG 棒型テンションゲージ（置針式） 64,240円 (税込)


品番 一目
（cN）		 質量（約）
（g)
0点調整式 0点調整式・置針式
ME29RTG2-10CNK - 0.5 24
ME29RTG2-30CNK - 1 27
ME29RTG2-50CNK - 1 27
ME29RTG2-110CNK - 2 30
ME29RTG2-200CNK - 5 30
ME29RTG2-300CNK - 5 30
ME29RTG2-500CNK ME29RTG2-500CNKG 10 78
ME29RTG2-600CNK ME29RTG2-600CNKG 20 78
ME29RTG2-1000CNK ME29RTG2-1000CNKG 25 78
ME29RTG2-1500CNK ME29RTG2-1500CNKG 50 78
ME29RTG2-2000CNK ME29RTG2-2000CNKG 50 78
ME29RTG2-2500CNK ME29RTG2-2500CNKG 50 84
ME29RTG2-3000CNK ME29RTG2-3000CNKG 50 84
ME29RTG2-4000CNK ME29RTG2-4000CNKG 50 187
ME29RTG2-5000CNK ME29RTG2-5000CNKG 100 187
ME29RTG2-7000CNK ME29RTG2-7000CNKG 200 187
ME29RTG2-10000CNK ME29RTG2-10000CNKG 200 187
ME29RTG2-15000CNK ME29RTG2-15000CNKG 200 569
ME29RTG2-20000CNK ME29RTG2-20000CNKG 200 658
ME29RTG2-30000CNK ME29RTG2-30000CNKG 250 864
品　　番 品　　名 価　　格 　
ME29RTG2-10CNK 棒型テンションゲージ（0点調整式） 17,710円 (税込)
ME29RTG2-30CNK 棒型テンションゲージ（0点調整式） 17,710円 (税込)
ME29RTG2-50CNK 棒型テンションゲージ（0点調整式） 17,710円 (税込)

品　　番 品　　名 価　　格 　
ME29RTG2-110CNK 棒型テンションゲージ（0点調整式） 19,580円 (税込)
ME29RTG2-200CNK 棒型テンションゲージ（0点調整式） 19,580円 (税込)
ME29RTG2-300CNK 棒型テンションゲージ（0点調整式） 19,580円 (税込)
ME29RTG2-500CNK 棒型テンションゲージ（0点調整式） 20,460円 (税込)
ME29RTG2-600CNK 棒型テンションゲージ（0点調整式） 20,460円 (税込)

品　　番 品　　名 価　　格 　
ME29RTG2-1000CNK 棒型テンションゲージ（0点調整式） 20,460円 (税込)
ME29RTG2-1500CNK 棒型テンションゲージ（0点調整式） 20,460円 (税込)
ME29RTG2-2000CNK 棒型テンションゲージ（0点調整式） 20,460円 (税込)
ME29RTG2-2500CNK 棒型テンションゲージ（0点調整式） 21,450円 (税込)
ME29RTG2-3000CNK 棒型テンションゲージ（0点調整式） 21,450円 (税込)
ME29RTG2-4000CNK 棒型テンションゲージ（0点調整式） 26,070円 (税込)
ME29RTG2-5000CNK 棒型テンションゲージ（0点調整式） 29,810円 (税込)
ME29RTG2-7000CNK 棒型テンションゲージ（0点調整式） 29,810円 (税込)

品　　番 品　　名 価　　格 　
ME29RTG2-10000CNK 棒型テンションゲージ（0点調整式） 29,810円 (税込)
ME29RTG2-15000CNK 棒型テンションゲージ（0点調整式） 70,730円 (税込)
ME29RTG2-20000CNK 棒型テンションゲージ（0点調整式） 71,610円 (税込)
ME29RTG2-30000CNK 棒型テンションゲージ（0点調整式） 80,960円 (税込)

品　　番 品　　名 価　　格 　
ME29RTG2-500CNKG 棒型テンションゲージ（0点調整式・置針式） 21,450円 (税込)
ME29RTG2-600CNKG 棒型テンションゲージ（0点調整式・置針式） 21,450円 (税込)

品　　番 品　　名 価　　格 　
ME29RTG2-1000CNKG 棒型テンションゲージ（0点調整式・置針式） 21,450円 (税込)
ME29RTG2-1500CNKG 棒型テンションゲージ（0点調整式・置針式） 21,450円 (税込)
ME29RTG2-2000CNKG 棒型テンションゲージ（0点調整式・置針式） 21,450円 (税込)
ME29RTG2-2500CNKG 棒型テンションゲージ（0点調整式・置針式） 22,330円 (税込)
ME29RTG2-3000CNKG 棒型テンションゲージ（0点調整式・置針式） 22,330円 (税込)
ME29RTG2-4000CNKG 棒型テンションゲージ（0点調整式・置針式） 27,060円 (税込)
ME29RTG2-5000CNKG 棒型テンションゲージ（0点調整式・置針式） 30,690円 (税込)
ME29RTG2-7000CNKG 棒型テンションゲージ（0点調整式・置針式） 30,690円 (税込)

品　　番 品　　名 価　　格 　
ME29RTG2-10000CNKG 棒型テンションゲージ（0点調整式・置針式） 30,690円 (税込)
ME29RTG2-15000CNKG 棒型テンションゲージ（0点調整式・置針式） 71,610円 (税込)
ME29RTG2-20000CNKG 棒型テンションゲージ（0点調整式・置針式） 72,600円 (税込)
ME29RTG2-30000CNKG 棒型テンションゲージ（0点調整式・置針式） 81,840円 (税込)

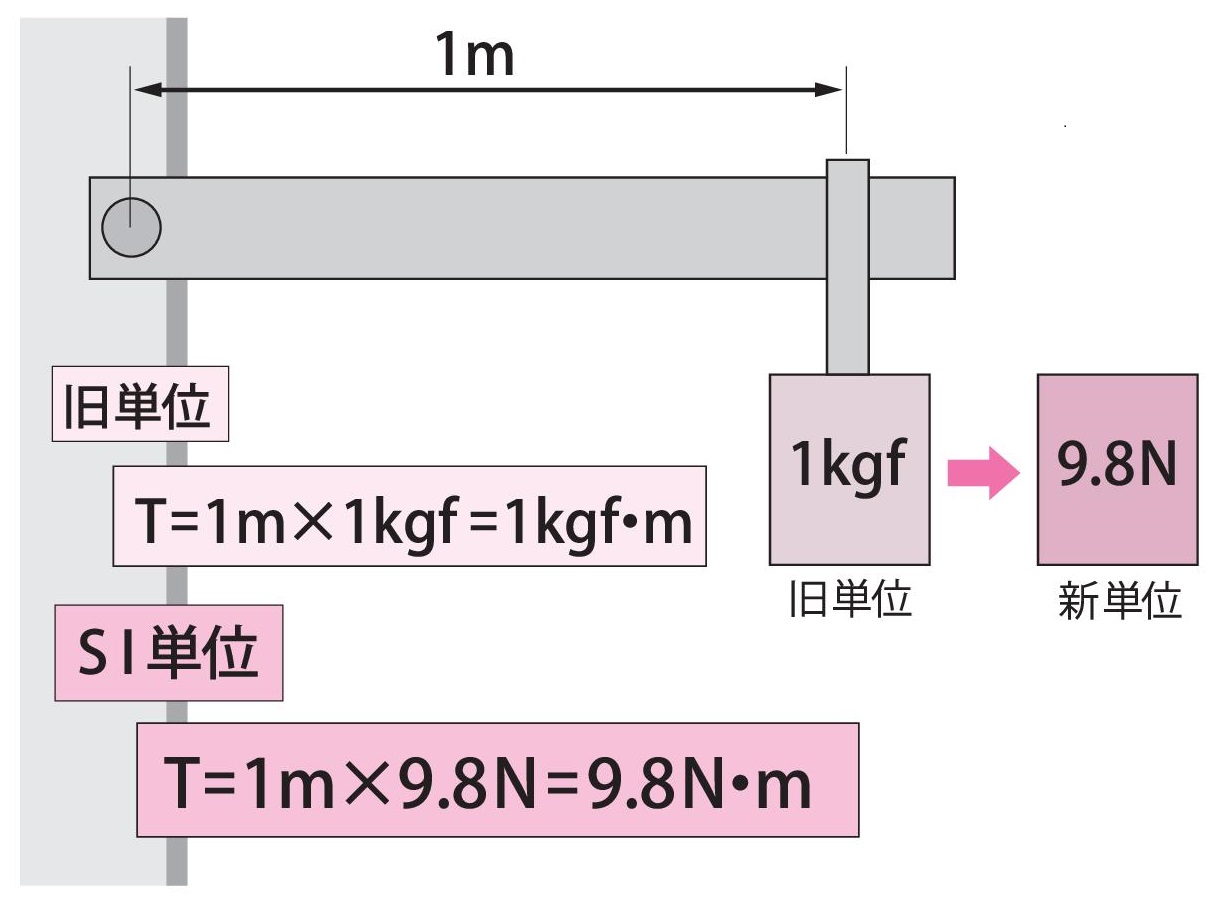

■トルクの単位と換算表
動単位系
（キログラム・センチ） 		SI 単位系
（ニュートン・メーター） 		インチ・ボンド単位系
トルクの単位 kgf・m
kgf・cm
gf・cm		 N・m
cN・m
mN・m		 lbf・in
lbf・ft
OZf・in
単位内の換算 1 kgf・m＝100 kgf・cm
1 kgf・cm＝1000 gf・cm
1 kgf・cm＝10 kgf・mm		 1 N・m＝100 cN・m 1 lbf・ft＝12 lbf・in
1 lbf・in＝16 OZf・in
単位間の換算 1 kgf・cm＝0.0980665N・m
1 kgf・cm＝0.867962 lbf・in
1 kgf・cm＝0.072330 lbf・ft		 1 N・m＝10.1972kgf・cm
1 N・m＝8.850 lbf・in
1 N・m＝0.737562 lbf・ft		 1 lbf・in＝1.15 kgf・cm
1 lbf・in＝0.112985 N・m
1 lbf・ft＝13.825 kgf・cm
1 lbf・ft＝1.356N・m
力の単位 1 kgf＝9.807 N
1 kgf＝2.205 lbf		 1 N＝0.101972 kgf
1 N＝0.224809 lbf		 1 lbf＝0.453592 kgf
1 lbf＝4.448 N
（1 lbf＝16 OZf）
長さの単位 1 cm＝0.393701 in 1 m＝3.281 ft 1 in＝2.54 cm
1 ft＝0.305 m
（1 ft＝12 in）
※計量法により、平成11年10月1日より SI 単位系（ニュートン・メータ）の使用が義務づけられています。

1 in＝2.54cm
1 ft＝30.4cm
1 lb＝0.45kg
1 in・lbf＝1.153kgf・cm
1 ft・lbf＝13.83kgf・cm
1 kgf・cm＝0.8673in・lbf
