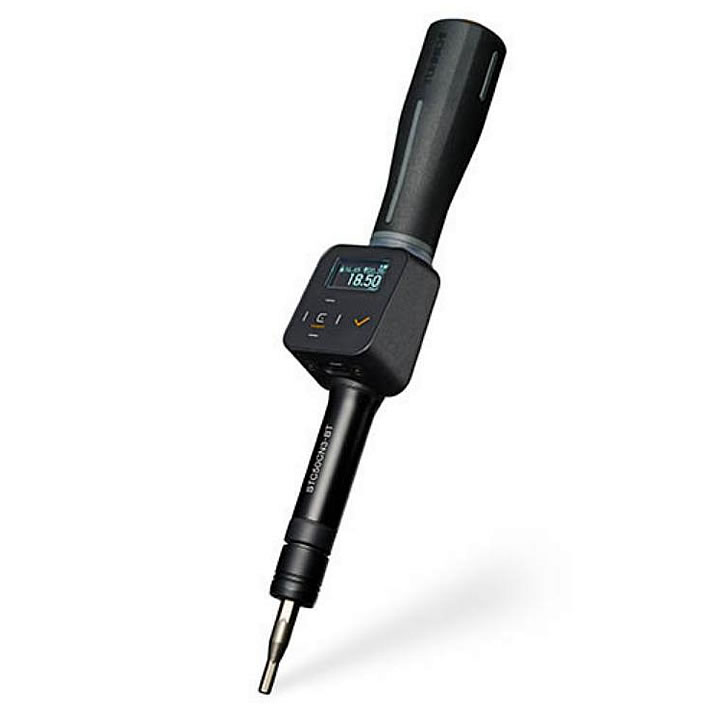

トルクと角度の「ダブル監視」で小ねじの締付けに絶対の安心を
■高コントラストな有機ELと360°LEDリングで合否を瞬時に識別
■トルク容量に合わせグリップを最適化
■使用例
■用途
小ねじの締付け作業、検査作業
・研究・開発現場でのトルク測定や締付け作業
・エビデンスが必要な締付け、検査作業
■特長
・トルクと角度を同時に監視し「2度締め」などの異常を確実に 検出
・Bluetooth®標準搭載。GATT/HOGPでExcel®や管理システムへダイレクト連携
・有機EL(OLED)採用により、ビジュアルが向上
・トルク容量に合わせて最適化された径の異なる2種類のスリムハンドル
・専用アプリ「STC3App」でバラメータ設定やデータの簡易収集機能が使用可能
■寸法図
■仕様
| 品番 |
MD31TC-50CN3T-BT |
MD31TC-200CN3T-BT |
MD31TC-400CN3T-BT |
ﾄﾙｸ測定範囲
[cN.m] |
最小～最大 |
5～50 |
20～200 |
50～500 |
| 1目盛 |
0.02 |
0.1 |
0.2 |
| トルク精度 |
5～10cN・m：±2%
10～50 cN・m：±1% |
20～40cN・m：±2%
40～200 cN・m：±1% |
50～100cN・m：±2%
100～500 cN・m：±1% |
| 角度測定範囲 |
最小～最大 |
0～999° |
| 1目盛 |
1° |
| 角度精度 |
± 2°+1digit (30～180°/s で90°回転した時) |
| 全長約 [mm ] |
225 |
| 質量約[g] |
229 |
233 |
267 |
| 共通仕様 |
| 測定モード |
締付けモード/検査モード |
| データメモリ |
1,000データ(トルク、角度、合否判定結果) |
| 合否判定 |
上下限設定時、ブザーとLED |
| その他の機能 |
2度締め検出/オートメモリ・リセット/オートパワーオフ |
| 電源 |
ニッケル水素電池(専用バッテリパック BP-8) |
| データ出力 |
USB Type-Cコネクタ対応シリアル出力 / Bluetooth |
| 連続使用時間 |
約50時間 |
| 充電時間 |
約4.5時間 |
| 使用環境温度 |
0～40℃ (結露無きこと) |
| Bluetooth共通仕様 |
| Bluetoothバージョン |
5.1 |
| プロファイル |
GATT独自プロファイル |
| HOGP (HID over GATT Profile) |
| 無線出力 |
8dBm |
| 通信距離 |
約10m |
※通信距離は電波環境や通信接続相手の性能等により変化します。
※本製品は、電波法に基づくエ事設計認証(認証番号：201-190838) を受けた無線モジュールを内蔵しています。
※本製品の分解/改造を行った場合、法令で罰せられることがあります。
■注意
●日本国内専用モデルとなります
●初回起動時に必要なアクティベーションは日本国内で行う必要があり、海外ではご使用いたたけません
●アクティベーションに必要なアプリケーションはらからダウンロードできます。
※外部サイトにアクセスします
●アクティベーション時に作成したアカウントの登録情報を確認または変更したい場合はログイン後のプロフィール画面から登録情報を確認または変更することができます。
ログインページはこちらからアクセス。
※外部サイトにアクセスします
