●樹脂・軽金属製品などの低トルク域の締め付け管理用デジタルトルクレンチ
●高さの制限がありドライバーでの締めつけ困難な場所に使用可能
●トルクと角度を監視することで、ねじ締め不良品の流出防止
●データを無線で送受信し、締付け順序、条件、本数を管理（オプション）
●MD31ES-5NX6D：0.5～5N・m
●MD31ES-10NX8D：1～10N・m
■使用例
ケーブルグランドや樹脂ねじ、セラミックねじなどの低トルク域の締付け・検査作業に
■高さなどの制限があり、トルクドライバや、従来のトルクレンチでの締付けが困難な狭い部分に。
■センサや半導体製造装置などのデリケートな部位の締付け作業に
■高輝度LED搭載
様々な角度から現在の締付け状態や合否判定を確認できます。
高精度LEDで暗所での作業にも対応します。

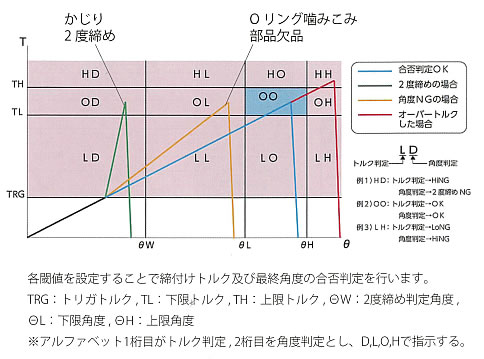

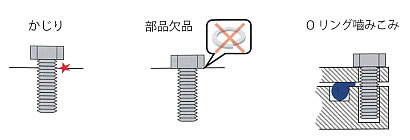

■締付け異常検出機能
トルクと角度を監視しることで
・かじり
・部品欠品
・締め忘れ（2度締め検出※）
・Oリング噛みこみ
といった締付け異常を検出し、不良品の流出を防ぎます。
※2度締め検出とは
ねじの締め忘れ対策として締付け本数をカウントする方法が取られますが、同じ個所を2回締めても本数的にはOKとなり、締め忘れが流出する可能性があります。
CESでは角度を計測し、2度締めを検出する機能があるので、締付け本数管理と合わせることで締め忘れ気づくことができます。

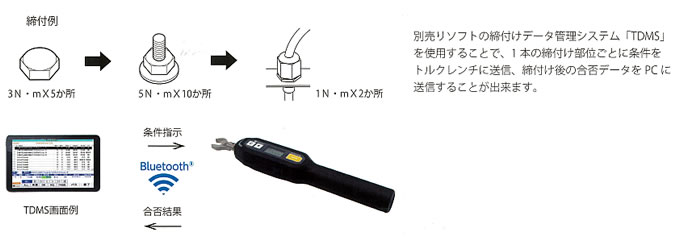

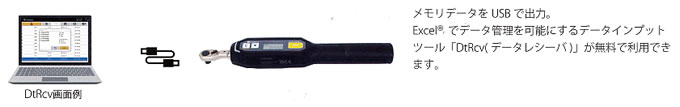

■データ送受信機能

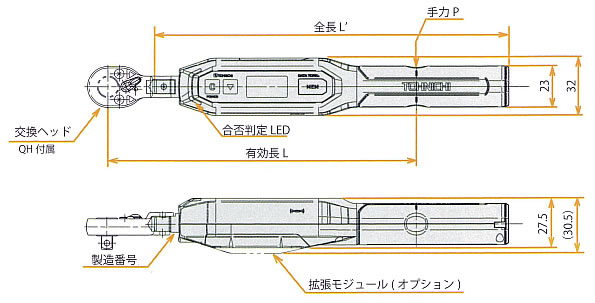

■寸法図
■共通仕様
| 角度精度 |
±2°+1digit（30～180°/sで90°回転した時） |
| 表示 |
LCD |
測定値（トルク、角度、単位） |
| カウンタ4桁 |
| 電池残量表示4段階 |
| アンテナマーク（オプション） |
| LED |
合否判定 |
| データメモリ |
1,000データ（トルク、角度、合否判定結果） |
| データ出力 |
USB Type-Cコネクタ対応シリアル出力 |
Bluetooth（オプション）
通信モード：Classic (SPP)、BLE |
| 基本機能 |
ピークホールド |
| 測定データメモリ |
| オートメモリ・リセット |
| 検査モード/締付モード切り替え |
| 締付け完了アラート |
| 合否判定 |
| 2度締め検出 |
| オートゼロ |
| オートパワーオフ |
| オーバートルクアラーム |
| 電源 |
ニッケル水素電池 |
| 連続使用時間 |
約20時間
（オプションBluetooth接続時：約8時間） |
| 充電時間 |
約3.5時間 |
| 使用温度範囲 |
0～40℃（結露不可） |
■仕様
| 品番 |
MD31ES-5NX6D |
MD31ES-10NX8D |
| トルク精度 |
±2% |
±1% |
±2% |
±1% |
トルク測定範囲
[N・m] |
最小～最大 |
0.5～0.995 |
1～5 |
1～1.99 |
2～10 |
| 1目盛 |
0.005 |
0.01 |
| 最大トルク時の手力約P[N] |
30.9 |
58.1 |
| 寸法(mm) |
L' |
194.5 |
197.5 |
| L |
162 |
172 |
| 質量約[kg] |
0.17 |
0.17 |
| 付属品 |
QH6D |
QH8D |
※充電器は付属しません。バッテリパックBP-5は付属します。

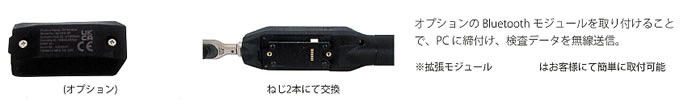

■オプション
Bluetooth 拡張モジュール
| 品番 |
MD31-CES-BT |
| Bluetooth バージョン |
V5.0 |
| 変調方式 |
GFSK |
| 無線出力 |
8dBm |
| 送信電力クラス |
Class 1 |
| プロファイル |
Classic |
SPP |
| BLE |
GATT独自プロファイル |
| 通信距離 |
見通し約10m※ |
※通信距離は、電波環境や通信接続相手機器の性能等により変化します。
■充電器
■接続ケーブル
| 品番 |
品名 |
備考 |
| MD31-586 |
接続ケーブル |
USBケーブル(Tape-C⇔Tape-C) |
| MD31-587 |
接続ケーブル |
USBケーブル(Tape-C⇔Tape-A) |
| MD31-CES-BT |
Blietooth拡張モジュール |
－ |
| MD31C-3-G |
充電器 |
－ |
