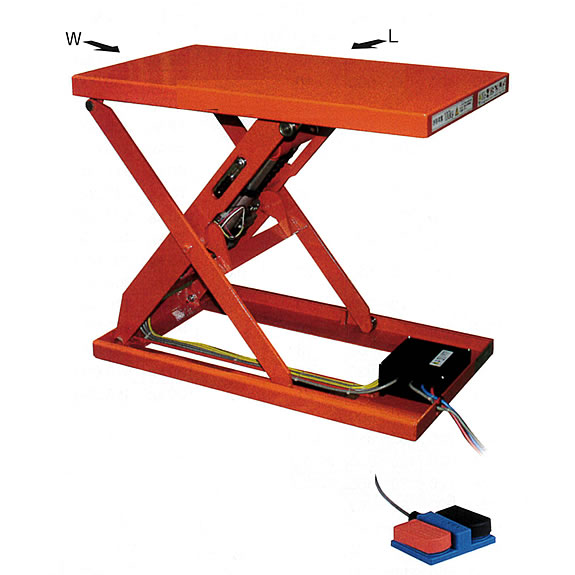

テーブルリフト

コンパクト、省スペースAGVなどに搭載しやすい場所を選ばないタイプです。


■特長
●ブラシレスモーター使用
●ベクトル制御
●ドライシリンダー
●ユニット内蔵
●最大起動頻度 10回/分
●ジャバラ式フルカバー(末尾にJ)
●LED付フットスイッチ コード：2m
●上限・下限リミットスイッチ付（モーター出力0.4kw）
●上限・下限リードスイッチ式（モーター出力0.07kw）
●電源コード：2m
●最大使用回数4万回
●粉体塗装

注）テーブル側方からの積載時：A側からは1/2、B側からは1/4の積載荷重（表中）以下で行って下さい。
注）テーブル上で溶接作業はしないでください。


■寸法図



■仕様　(mm)　スタンダードタイプ

品番	最大 使用頻度 (回/時)	積載 荷重	ﾃｰﾌﾞﾙ寸法 (W×L)	ｽﾄﾛｰｸ （ST）	ﾃｰﾌﾞﾙ高 （H～H1）	昇降 時間	ﾓｰﾀｰ 出力 (kw)	自重 (kg)
MD18NLM-100-46V-12VT	30	100kg	400×650	430	130～560	10秒	0.07	32
MD18NLM-100-56V-12VT			500×650					34
MD18NLM-100-58V-12VT			520×850					40
MD18NLM-100-46WV-12VT	15	100kg	400×650	850	200～1050	23秒		42
MD18NLM-100-56WV-12VT			500×650					44
MD18NLM-100-58WV-12VT			520×850					50
MD18NLM-250-47V-12VT		250kg	400×720	500	150～650	22秒		45
MD18NLM-250-58V-12VT			520×850					50

※スタンダードタイプにはジャバラ取付けできません。



■仕様　(mm)　ジャバラタイプ

品番	最大 使用頻度 (回/時)	積載 荷重	ﾃｰﾌﾞﾙ寸法 (W×L)	ｽﾄﾛｰｸ （ST）	ﾃｰﾌﾞﾙ高 （H～H1）	昇降 時間	ﾓｰﾀｰ 出力 (kw)	自重 (kg)
MD18NLM-100-58VJ-12VT	30	100kg	520×850	430	130～560	10秒	0.07	49
MD18NLM-100-58WVJ-12VT	15		520×850	850	200～1050	23秒		59
MD18NLM-250-58VJ-12VT		250kg	520×850	500	150～650	22秒		60
