  • 電動シリンダーミニテーブルリフトDC24V(ジャバラ付)

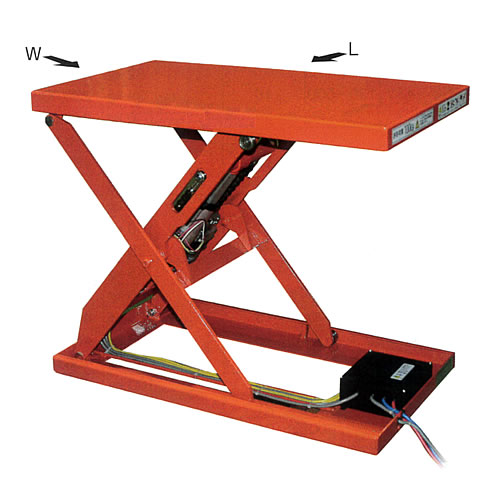

参考画像

電動シリンダーミニテーブルリフトDC24V(ジャバラ付)

商品番号：MD18NLM-100-58VJ-24V

ボールネジ・電動式のメカリフト
コンパクト、省スペースAGVなどに搭載しやすい場所を選ばないタイプです。
積載荷重：100kg～1000kg


■特長
●ブラシレスモーター使用
●ベクトル制御
●ドライシリンダー
●ユニット内蔵
●最大起動頻度10回/分
●ジャバラ式フルカバーあり
●LED付フットスイッチ　コード：2m
●上限・下限リードスイッチ付（モーター出力0.4kw）
●上限・下限リードスイッチ式（モーター出力0.07kw）
●電源コード：2m
●最大使用回数4万回
●粉体塗装
※テーブル側方からの積載時：W側からは1/2、L側からは1/4の積載荷重(表中)以下で行って下さい。
※テーブル上で溶接作業はしないで下さい。

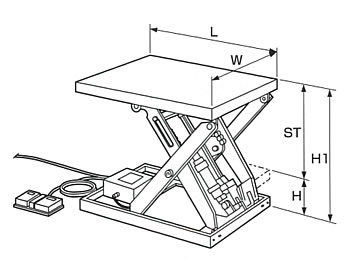

■寸法図



■仕様　(mm)　スタンダードタイプ
品番 最大使用頻度
(回/時)		 積載荷重
(kg)		 テーブル寸法
(W×L)		 ストローク
（ST）		 テーブル高
（H～H1）
MD18NLM-100-46V-24VT 30 100 400×650 430 130～560
MD18NLM-100-56V-24V 500×650
MD18NLM-100-58V-24V 520×850
MD18NLM-100-46WV-24V 15 400×650 850 200～1050
MD18NLM-100-56WV-24V 500×650
MD18NLM-100-58WV-24V 520×850
MD18NLM-200-406WV-24V 200 450×600 680 200～880
MD18NLM-200-508WV-24V 500×800 960 200～1160
MD18NLM-200-606WV-24V 600×600 680 200～880
MD18NLM-250-47V-24V 250 400×720 500 150～650
MD18NLM-250-58V-24V 520×850 500 150～650
MD18NLM-250-69V-24V 600×900 590 110～700
MD18NLM-250-610V-24V 600×1050 710 110～820
MD18NLM-250-89V-24V 800×900 590 110～700
MD18NLM-250-810V-24V 800×1050 710 110～820
MD18NLM-500-508V-24V 500 500×800 470 130～600
MD18NLM-500-609V-24V 650×950 470 130～600
MD18NLM-500-610V-24V 650×1050 720 135～855
MD18NLM-500-612V-24V 650×1200 820 135～955
MD18NLM-500-810V-24V 800×1050 720 135～855
MD18NLM-500-812V-24V 800×1200 820 135～955
MD18NLM-500-510WV-24V 500×1050 1240 280～1520
MD18NLM-750-609WV-24V 750 600×900 1050 320～1370
MD18NLM-1000-610V-24V 1000 650×1050 580 155～735
MD18NLM-1000-612V-24V 650×1200 730 155～885
MD18NLM-1000-810V-24V 800×1050 580 155～735
MD18NLM-1000-812V-24V 800×1200 730 155～885

品番 昇降時間(秒) モーター出力
(kw)		 自重
(kg)
無負荷時 全負荷時
MD18NLM-100-46V-24VT 10 0.07 32
MD18NLM-100-56V-24V 34
MD18NLM-100-58V-24V 40
MD18NLM-100-46WV-24V 23 42
MD18NLM-100-56WV-24V 44
MD18NLM-100-58WV-24V 50
MD18NLM-200-406WV-24V 9 0.4 70
MD18NLM-200-508WV-24V 21 100
MD18NLM-200-606WV-24V 9 75
MD18NLM-250-47V-24V 22 0.07 45
MD18NLM-250-58V-24V 22 50
MD18NLM-250-69V-24V 13 0.4 85
MD18NLM-250-610V-24V 16 95
MD18NLM-250-89V-24V 13 95
MD18NLM-250-810V-24V 16 100
MD18NLM-500-508V-24V 21 100
MD18NLM-500-609V-24V 21 110
MD18NLM-500-610V-24V 18 19 140
MD18NLM-500-612V-24V 20 21 155
MD18NLM-500-810V-24V 18 19 150
MD18NLM-500-812V-24V 20 21 165
MD18NLM-500-510WV-24V 32 35 170
MD18NLM-750-609WV-24V 32 35 150
MD18NLM-1000-610V-24V 25 28 150
MD18NLM-1000-612V-24V 32 35 180
MD18NLM-1000-810V-24V 25 28 155
MD18NLM-1000-812V-24V 32 35 185
※スタンダードタイプにはジャバラ取付けできません。








■仕様　(mm)　ジャバラタイプ
品番 最大使用頻度
(回/時)		 積載荷重
(kg)		 テーブル寸法
(W×L)		 ストローク
（ST）		 テーブル高
（H～H1）
MD18NLM-100-58VJ-24V 30 100 520×850 430 130～560
MD18NLM-100-58WVJ-24V 15 520×850 850 200～1050
MD18NLM-200-607WVJ-24V 200 600×750 680 200～880
MD18NLM-250-58VJ-24V 250 520×850 500 150～650
MD18NLM-250-710VJ-24V 750×1050 590 110～700
MD18NLM-250-712VJ-24V 750×1200 710 110～820
MD18NLM-500-609VJ-24V 500 950×650 470 135～600
MD18NLM-500-712VJ-24V 750×1200 720 135～855
MD18NLM-500-713VJ-24V 750×1350 820 135～955
MD18NLM-1000-712VJ-24V 1000 750×1200 580 155～735
MD18NLM-1000-713VJ-24V 750×1350 730 155～885

品番 昇降時間(秒) モーター出力
(kw)		 自重
(kg)
無負荷時 全負荷時
MD18NLM-100-58VJ-24V 10 0.07 49
MD18NLM-100-58WVJ-24V 23 59
MD18NLM-200-607WVJ-24V 9 0.4 85
MD18NLM-250-58VJ-24V 22 0.07 60
MD18NLM-250-710VJ-24V 13 0.4 100
MD18NLM-250-712VJ-24V 16 115
MD18NLM-500-609VJ-24V 21 115
MD18NLM-500-712VJ-24V 18 19 152
MD18NLM-500-713VJ-24V 20 21 167
MD18NLM-1000-712VJ-24V 25 28 161
MD18NLM-1000-713VJ-24V 32 35 192
