  • 小型赤外線サーモグラフィ
参考画像

小型赤外線サーモグラフィ

商品番号:MD17PA-E4AC

販売価格:174,900円(税込)

数量:




広角レンズ標準搭載で広範囲の把握が可能

Wi-Fiで画像転送が可能


■特徴

●広角レンズ標準搭載で広範囲の把握が可能(広角仕様:45°×34°)

●見やすい3形液晶

●フォーカスフリーで誰でも簡単に同じ測定が可能

●2mの高さから落としても壊れない耐衝撃性構造

●解析ソフトを標準添付



■小形カメラに見やすい液晶モニタ搭載で温度診断が簡単・便利

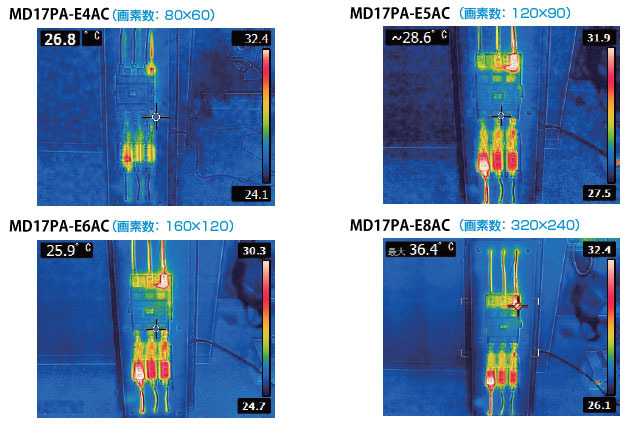

●ラインナップ比較画像

小型赤外線サーモグラフィ MD17PA-E4AC

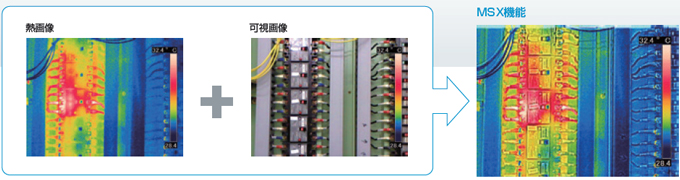

●MSX機能を標準搭載

熱画像と可視画像の貼り合わせが可能です。さらにMSX機能(スーパーファインコントラスト)搭載でより詳細に温度状態が確認できます。

小型赤外線サーモグラフィ MD17PA-E4AC

●カメラ機能

用途に合わせ、さまざまな温度表示機能をご用意しています。

小型赤外線サーモグラフィ MD17PA-E4AC小型赤外線サーモグラフィ MD17PA-E4AC小型赤外線サーモグラフィ MD17PA-E4AC
画面中心のスポット温度を表示エリア内の最高温度または最低温度を追従表示
(MD17PA-E4AC以外)
不良温度のみを表示することにより、よりわかりやすく表示が可能(MD17PA-E4AC、MD17PA-E5AC以外)

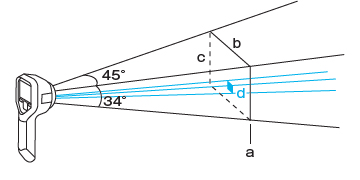

■測定距離と測定面の関係

測定距離(a)0.5m1m2m3m5m10m
水平視野(b)0.41m0.82m1.65m2.47m4.12m8.24m
垂直視野(c)0.31m0.62m1.24m1.85m3.09m6.18m
1画素あたりの視野(d)
(mm)
MD17PA-E4AC5.110.320.630.951.5103.0
MD17PA-E5AC3.46.913.820.734.569.0
MD17PA-E6AC2.65.210.415.626.052.0
MD17PA-E8AC1.32.65.27.813.026.0
小型赤外線サーモグラフィ MD17PA-E4AC

■標準解析ソフト

解析スポット、ライン、エリア(ボックス・サークル)などの解析ツールを用いての温度解析や、カラースケールの変更、放射率、周囲温度などの測定条件の変更ができます。

環境Windows7(32bit、64bit)、
Windows8(32bit、64bit)、
Windows10(32bit、64bit)
機能・カメラからのインポート機能
・表示温度範囲の変更
・スポット、ライン、エリア、アイソサーモ、差分表示等解析が可能
・パラメータの変更
・融合画像の編集
・簡易レポート(PDF形式)の作成が可能


■仕様

品番MD17PA-E4ACMD17PA-E5ACMD17PA-E6ACMD17PA-E8AC
素子数
ピクセル
80x60120x90160x120320x240
測定視野角(FOV)45°x34°(測定距離 0.5m~)
空間分解能(IFOV)10.3mrad6.9mrad5.2mrad2.6mrad
測定温度範囲-20~250℃
温度分解能0.15℃0.1℃0.06℃
精度定格測定値の±2%または±2℃のどちらか大きい値
フォーカスフリー
検出素子非冷却マイクロポロメータ
可視カメラ320×240
モニタ3形液晶モニタ
フレームレート9Hz
保存方法JPEG形式、内蔵500枚
画像合成機能MSX表示MSX表示
ピクチャインピクチャ表示
測定機能中心スポット温度表示
エリア(最高または最低温度追従表示)
アイソサーモ機能(色アラーム)
温度スケール自動/固定自動/固定/マニュアル
インターフェースUSB(MicroUSB)、Wi-Fi(peer-to-peer)
電源AC電源およびバッテリ
バッテリリチウムイオンバッテリ 4時間
使用温湿度範囲-15~50℃、95%RH以下(結露しないこと)
保存温湿度範囲-40~70℃、95%RH以下(結露しないこと)
防塵防滴構造IP54(IEC60529)
耐衝撃性245m/s2(25G)(IEC 60068-2-29)
耐振動性19.6m/s2(25G)(IEC 60068-2-6)
質量575g
外形寸法W95mm×H244mm×D140mm
価格¥159,000¥299,000¥399,000¥599,000
品  番 品  名 価  格
MD17PA-E4AC 小型赤外線サーモグラフィ 174,900円 (税込)
MD17PA-E5AC 小型赤外線サーモグラフィ 328,900円 (税込)
MD17PA-E6AC 小型赤外線サーモグラフィ 438,900円 (税込)
MD17PA-E8AC 小型赤外線サーモグラフィ 658,900円 (税込)
