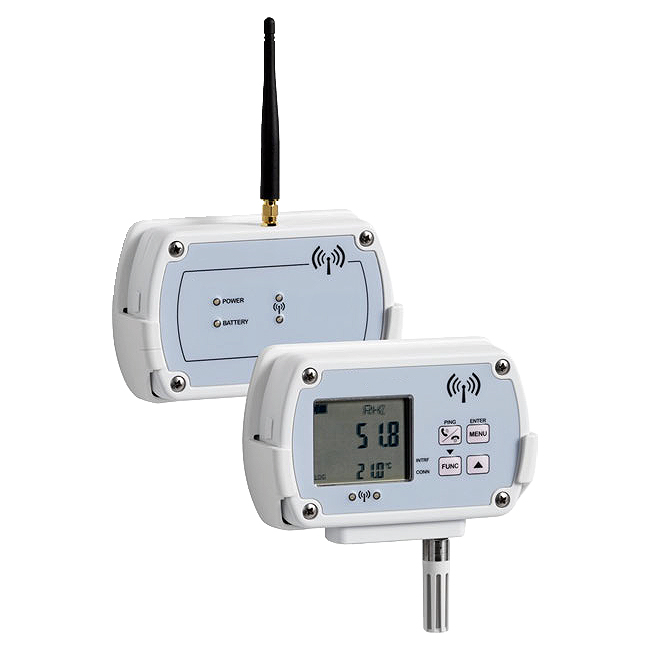

温度、温湿度、大気圧、照度用無線データロガーシリーズ。
データロガーは、内部メモリに測定値を保存し、記録したデータを自動的に一定のインターバル、またはオン・デマンドでお役に送信します。
無線データロガーからの測定データを受信・集約し、PCやネットワークへ転送するためには
親機が必要です。
USB、RS485（Modbus）、イーサネット、Wi-Fi、4G通信など、用途に応じた各種接続方式に対応しています。
■特長
【MC8ED35TP-7Pシリーズ、MC8ED35TP-Nシリーズ】
●MC8ED35TP-7PシリーズはPt100/Pt1000プローブ用、MC8ED35TP-NシリーズはNTC温度プローブ用の温度無線データロガー。
●機種により、1または3個の温度プローブ用M12コネクタ付入力が備えられています。
●内蔵ブザーによる可聴信号アラーム。
●ソフトウエアまたは前面キーボード（ディスプレー付機種のみ）による設定。
●内蔵電池による電源供給。
●着脱式壁掛けサポートあるいはオプションのフランジによる固定設置。
【MC8ED35TP-NTVJS/-L】
●NTC10KΩセンサ温度下方プローブ一体型。
●内蔵ブザーによる可聴信号アラーム。
●ソフトウエア（本サイトよりダウンロード可能）または前面キーボード（ディスプレー付機種のみ）による設定。
●内蔵電池による電源供給。
●着脱式壁掛けサポートあるいはオプションのフランジによる固定設置。
【MC8ED35TH-1NTC/-L、MC8ED35TH-17PTCJS/-L】
●MC8ED35TH-1NTC/-Lは、NTC10KΩ温度センサと高精度相対湿度センサを持つ複合温湿度プローブ用のM12コネクタ付1入力を備えています。
●MC8ED35TH-17PTCJS/-Lは、Pt100温度センサと高精度相対湿度センサを持つ複合温湿度プローブ用のM12コネクタ付1入力を備えています。
●露点温度・湿球温度・絶対湿度・混合比・水蒸気分圧が演算できます。
【MC8ED35TH-1NTVJS/-L、MC8ED35TH-1NTVIJS/-L】
●MC8ED35TH-1NTVJS/-Lは、NTC10KΩ温度センサと高精度相対湿度センサを持つ温湿度下方プローブ一体型。
●MC8ED35TH-1NTVIJS/-Lは、相対湿度モジュールに統合された温度センサを持つ温湿度下方プローブ一体型。
●露点温度・湿球温度・絶対湿度・混合比・水蒸気分圧が演算できます。
【MC8ED35THP-14BNTVJS/-L、MC8ED35THP-14BNTVIJS/-G】
●MC8ED35THP-14BNTVJS/-Lは、大気圧センサ内蔵、NTC10KΩ温度センサと高精度相対湿度センサを持つ温湿度下方プローブ一体型。
●MC8ED35THP-14BNTVIJS/-Gは、大気圧センサ内蔵、相対湿度モジュールに統合された温度センサを持つ温湿度下方プローブ一体型。
●露点温度・湿球温度・絶対湿度・混合比・水蒸気分圧が演算できます。
【MC8ED35THL-1NITVJS/-L】
●NTC10KΩ温度センサと高精度相対湿度センサを持つ、温湿度一体型下方プローブと本体内蔵の照度センサを備えています。
●露点温度・湿球温度・絶対湿度・混合比・水蒸気分圧が演算できます。
■共通特長
●ソフトウエア（本サイトよりダウンロード可能）または前面キーボード（ディスプレー付機種のみ）による設定。
●内蔵電池による電源供給。
●着脱式壁掛けサポートあるいはオプションのフランジによる固定設置。
■タイプ
| MC8ED35TP-7P3TCJS-G |
MC8ED35TP-N3TCJS-L |
 |
 |
| MC8ED35TP-NTVJS-L |
MC8ED35TH-1NTCJS-L |
 |
 |
| MC8ED35TH-17PTCJS-L |
MC8ED35TH-1NTVJS-L |
 |
 |
| MC8ED35TH-1NTVIJS-L |
MC8ED35THP-14BNTVJS-L |
 |
 |
| MC8ED35THP-14BNTVIJS-G |
MC8ED35THL-1NITVJS-L |
 |
 |
■共通仕様
●温度センサ
| センサ |
Pt100/Pt1000
1/3DIN、薄膜タイプ |
NTC10KΩ
（25℃にて） |
湿度モジュール一体型 |
| 測定範囲 |
-200～650℃
-40～+150℃ |
-40～+105℃ |
-40～+105℃ |
分解能
（データロガー） |
0.1℃ |
0.1℃ |
0.1℃ |
| 精度 |
JIS C1604：2013 |
±0.3℃：
測定範囲0～70℃
±0.4℃：
上記以外の測定範囲 |
±0.2℃（0～60℃）
±(0.2-0.05*T)℃
（T=-40～0℃）
±[0.2+0.032*(T-60)]℃
（T=60～105℃） |
| 安定性 |
0.1℃/年 |
0.1℃/年 |
0.05℃/年 |
●湿度センサ
| センサ |
静電容量型 |
静電容量型
（品番末尾：NTVIJSタイプ） |
| 測定範囲 |
0～100%RH |
0～100%RH |
分解能
（データロガー） |
0.1%RH |
0.1%RH |
| 精度 |
15～35℃にて
±1.8%RH：0～85%RH
±2.5%RH：85～100%RH
上記以外の温度範囲にて
±(2+1.5%rdg.)% |
±2.5%RH：0～85%RH
±3.5%RH：85～100%RH
T=23℃にて |
| 温度ドリフト |
- |
0.05%RH/K（0～60℃） |
| センサ動作温度 |
-20～+80℃ |
-40+105℃
（最大=[100-2*(T-80)]、T=80～105℃） |
| 応答時間 |
T90<20秒
（空気流速=2m/s、
フィルター無しにて） |
T63<4秒
（空気流速=2m/s、
フィルター無しにて） |
| 安定性 |
1%/年
（温湿度範囲全体において） |
<1%/年
（23℃、30～70%RHにて） |
●大気圧センサ
| センサ |
ピエゾ抵抗式 |
| 測定範囲 |
300～1100hPa |
分解能
（データロガー） |
0.1hPa |
| 精度 |
±0.5hPa（800～1100hPa）、25℃にて |
|
±1hPa（300～1100hPa）、0～50℃にて |
| 安定性 |
1hPa/年 |
| 温度ドリフト |
±3hPa、-20～+60℃にて |
| 外形寸法 |
135×144×33mm |
| 重量 |
約200g |
●照度センサ
| センサ |
フォトダイオード |
| 測定範囲 |
0～20,000lux |
| 分解能（データロガー） |
1lux（0～2,000lux）
10lux（>2,000lux） |
| スペクトル範囲 |
標準比視感度V（λ）に一致 |
| α（温度係数）f6（T） |
<0.05%K |
| 校正不確かさ |
<4% |
| f’1（標準比視感度V（λ）に一致） |
<6% |
| f2（余弦則応答） |
<3% |
| f3（直線性） |
<1% |
| f4（計器読取り誤差） |
<0.5% |
| f5（疲労） |
<0.5% |
| クラス |
B |
| 1年後のドリフト |
<1% |
| 動作温度 |
0～50℃ |
| 基準規格 |
CIE n. 69 - UNI 11142 |
●データロガー本体
| 無線周波数 |
915.9～929.7MHz |
| 送信距離 |
見通し距離にて：300m
（送信距離は、障害物や悪天候により減少することがあります。） |
ロギング
インターバル |
1、2、5、10、15、30秒、1、2、5、10、15、30、60分 |
| 電源供給 |
内蔵3.6V塩化チオニルリチウム電池（Li-SOCl2）、充電不可
電池サイズ：φ16.85×50.5mm（サイズA）、2極（Molex 5264）コネクタ |
| 電池寿命 |
約3.5年（リピータなし、測定、通信インターバル1分にて）
約5年（リピータなし、測定、通信インターバル10分にて） |
| 動作条件 |
-20～+70℃
0～85%RH 結露なきこと |
| ハウジング材質 |
プラスチック |
| 保護等級 |
IP50 |
| 外形寸法 |
センサ分離：135×102×33mm
センサ一体型：135×144×33mm |
| 質量 |
約200g |
| 別売り |
親機についてはこちらをご確認ください。 |
■データロガー一覧
| 品番 |
測定項目 |
センサ
タイプ |
LCD |
資料 |
| 温度 |
湿度 |
大気圧 |
照度 |
| MC8ED35TP-7P1TCJS |
-200～+650℃ |
ー |
ー |
ー |
分離型 |
ー |
 |
| MC8ED35TP-7P1TCJS-G |
ー |
ー |
ー |
G |
| MC8ED35TP-7P3TCJS |
-200～+650℃ |
ー |
ー |
ー |
分離型 |
ー |
| MC8ED35TP-7P3TCJS-G |
ー |
ー |
ー |
G |
| MC8ED35TP-N1TCJS |
-40～+105℃※1
|
ー |
ー |
ー |
分離型 |
ー |
| MC8ED35TP-N1TCJS-L |
ー |
ー |
ー |
L |
| MC8ED35TP-N3TCJS |
-40～+105℃※1
|
ー |
ー |
ー |
分離型 |
ー |
| MC8ED35TP-N3TCJS-L |
ー |
ー |
ー |
L |
| MC8ED35TP-NTVJS |
-40～+105℃ |
ー |
ー |
ー |
一体型 |
ー |
| MC8ED35TP-NTVJS-L |
ー |
ー |
ー |
L |
| MC8ED35TH-17PTCJS |
-40～+150℃ |
〇 |
ー |
ー |
分離型 |
ー |
| MC8ED35TH-17PTCJS-L |
〇 |
ー |
ー |
L |
| MC8ED35TH-1NTCJS |
-40～+105℃ |
〇 |
ー |
ー |
分離型 |
ー |
| MC8ED35TH-1NTCJS-L |
〇 |
ー |
ー |
L |
| MC8ED35TH-1NTVJS |
-40～+105℃ |
〇 |
ー |
ー |
一体型 |
ー |
| MC8ED35TH-1NTVJS-L |
〇 |
ー |
ー |
L |
| MC8ED35TH-1NTVIJS |
-40～+105℃ |
〇 |
ー |
ー |
湿度モジュール
一体型 |
ー |
| MC8ED35TH-1NTVIJS-L |
〇 |
ー |
ー |
L |
| MC8ED35THP-14BNTVJS |
-40～+105℃ |
〇 |
〇 |
ー |
一体型 |
ー |
| MC8ED35THP-14BNTVJS-L |
〇 |
〇 |
ー |
L |
| MC8ED35THP-14BNTVIJS |
-40～+105℃ |
〇 |
〇 |
ー |
湿度モジュール
一体型 |
ー |
| MC8ED35THP-14BNTVIJS-G |
〇 |
〇 |
ー |
G |
| MC8ED35THL-1NITVJS |
-40～+105℃ |
〇 |
ー |
〇 |
一体型 |
ー |
| MC8ED35THL-1NITVJS-L |
〇 |
ー |
〇 |
L |
※1：測定範囲はプローブの動作温度に制約されます。
L＝カスタムタイプLCD：データロガーで測定・計算された様々な値をLCD上で確認できます。様々な値を測定する場合、温度は2行目に表示されます。
G＝グラフィックタイプLCD：2行目に3つの測定値を同時に表示できます。また、RF信号レベル、日付、時刻も表示されます。
■オプション
| MC8TP35-P1S-03M |
MC8TP35-P2S-03M |
 |
 |
| MC8TP35-P4S-03M |
MC8TP35-P5S-03M |
 |
 |
| MC8TP35-N1S-03M |
MC8TP35-N2S-03M |
 |
 |
| MC8TP35-N5S-03M |
MC8TH35-N17TC1S-02M |
 |
 |
| MC8TH35-P17TC1S-02M |
 |
| 品番 |
品名 |
ケーブル長 |
材質 |
| MC8TP35-P1S-03M |
Pt1000温度プローブセンサ |
3m |
ステンレス |
| MC8TP35-P1S-05M |
Pt1000温度プローブセンサ |
5m |
| MC8TP35-P1S-10M |
Pt1000温度プローブセンサ |
10m |
| MC8TP35-P2S-03M |
Pt1000温度プローブセンサ |
3m |
熱可塑性ラバー |
| MC8TP35-P2S-05M |
Pt1000温度プローブセンサ |
5m |
| MC8TP35-P2S-10M |
Pt1000温度プローブセンサ |
10m |
| MC8TP35-P4S-03M |
Pt100温度プローブセンサ |
3m |
ステンレス |
| MC8TP35-P4S-05M |
Pt100温度プローブセンサ |
5m |
| MC8TP35-P4S-10M |
Pt100温度プローブセンサ |
10m |
| MC8TP35-P5S-03M |
Pt1000温度プローブセンサ |
3m |
ステンレス
突き刺しタイプ |
| MC8TP35-P5S-05M |
Pt1000温度プローブセンサ |
5m |
| MC8TP35-N1S-03M |
NTC温度プローブセンサ |
3m |
ステンレス |
| MC8TP35-N1S-05M |
NTC温度プローブセンサ |
5m |
| MC8TP35-N1S-10M |
NTC温度プローブセンサ |
10m |
| MC8TP35-N2S-03M |
NTC温度プローブセンサ |
3m |
ステンレス |
| MC8TP35-N2S-05M |
NTC温度プローブセンサ |
5m |
| MC8TP35-N2S-10M |
NTC温度プローブセンサ |
10m |
| MC8TP35-N5S-03M |
NTC温度プローブセンサ |
3m |
ステンレス
突き刺しタイプ |
| MC8TP35-N5S-05M |
NTC温度プローブセンサ |
5m |
| MC8TH35-P17TC1S-02M |
Pt100温度・湿度プローブセンサ |
2m |
|
| MC8TH35-P17TC1S-05M |
Pt100温度・湿度プローブセンサ |
5m |
|
| MC8TH35-P17TC1S-10M |
Pt100温度・湿度プローブセンサ |
10m |
|
| MC8TH35-P17TC2S-02M |
Pt100温度・湿度プローブセンサ |
2m |
|
| MC8TH35-P17TC2S-05M |
Pt100温度・湿度プローブセンサ |
5m |
|
| MC8TH35-P17TC2S-10M |
Pt100温度・湿度プローブセンサ |
10m |
|
| MC8TH35-P17TC3S-02M |
Pt100温度・湿度プローブセンサ |
2m |
|
| MC8TH35-P17TC3S-05M |
Pt100温度・湿度プローブセンサ |
5m |
|
| MC8TH35-P17TC3S-10M |
Pt100温度・湿度プローブセンサ |
10m |
|
| MC8TH35-N17TC1S-02M |
NTC温度・湿度プローブセンサ |
2m |
|
| MC8TH35-N17TC1S-05M |
NTC温度・湿度プローブセンサ |
5m |
|
| MC8TH35-N17TC1S-10M |
NTC温度・湿度プローブセンサ |
10m |
|
| MC8TH35-N17TC2S-02M |
NTC温度・湿度プローブセンサ |
2m |
|
| MC8TH35-N17TC2S-05M |
NTC温度・湿度プローブセンサ |
5m |
|
| MC8TH35-N17TC2S-10M |
NTC温度・湿度プローブセンサ |
10m |
|
| MC8TH35-N17TC3S-02M |
NTC温度・湿度プローブセンサ |
2m |
|
| MC8TH35-N17TC3S-05M |
NTC温度・湿度プローブセンサ |
5m |
|
| MC8TH35-N17TC3S-10M |
NTC温度・湿度プローブセンサ |
10m |
|
