気象計器

PVにおける日射量測定・効率モニタ用の高コストパフォーマンスなクラスA/B/C全天日射計です。



■特長
●サーモパイルセンサの測定原理に基づく高精度の全天日射計

●外部からの電源供給なしでμVの測定信号が得られます。

●DC0/4～20mA、DC0～1/5/10VまたはRS485 Modbus-RTU出力を使用する場合は、外部からの電源供給が必要です。これらの出力は常にW/m²に関係付けられており、ソーラーパネル全面に対する日射量との関係性を得ることができます。

●すべてのモデルは電気的なシステムが筐体から完全に絶縁されるよう設計されており、日射計に追加的な絶縁処理を施すことなく、金属を含むあらゆる設置面に取付けることが可能です。

●ISO9060：2018に準拠するスペクトラリーフラットクラスA、B、Cすべての全天日射計をラインアップしています。

●RS485 Modbus-RTU出力モデルには内部診断センサが搭載されており、日射計の動作状態を監視し、メンテナンスの必要性を事前に予測できるため、常に信頼性の高い測定を実現します。

●RS485 Modbus-RTU出力モデルはPCアプリケーションソフトウェアにより、アナログ出力などの設定変更や、測定値のリアルタイムモニタやファイル保存が可能です。

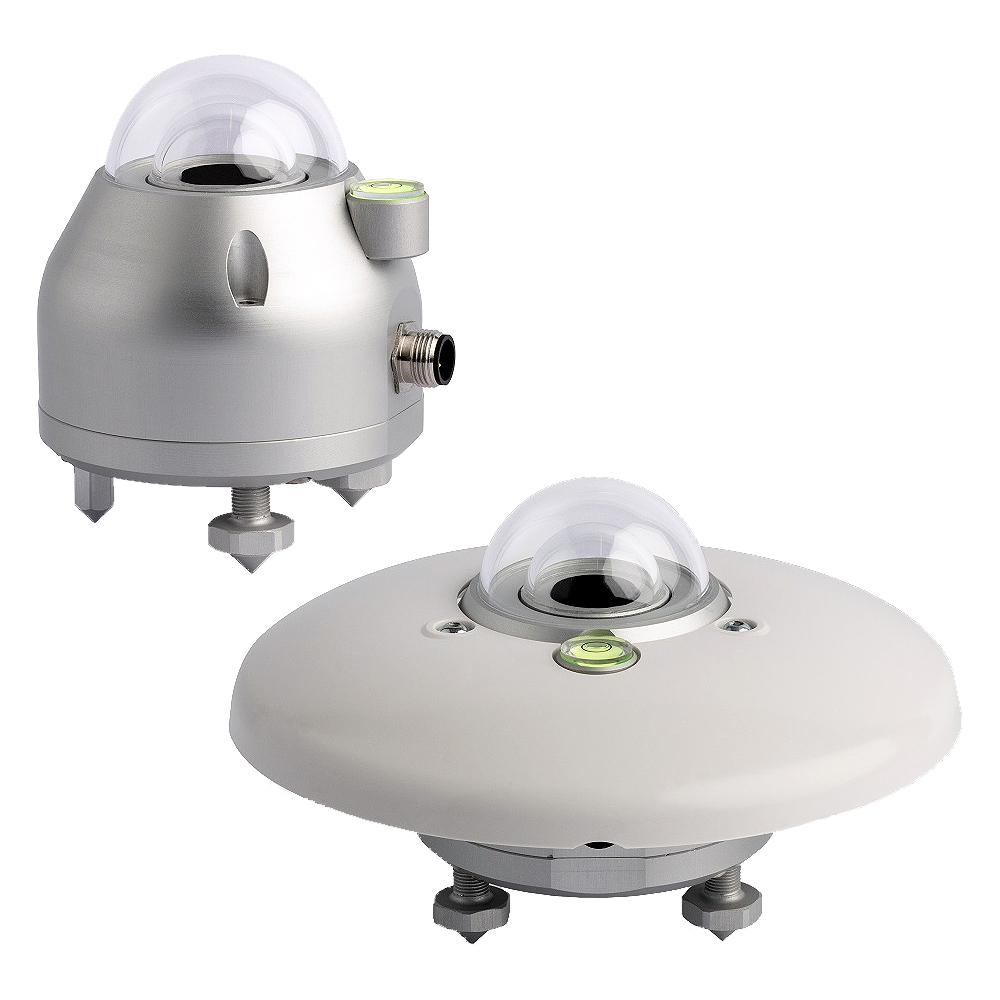

■タイプ

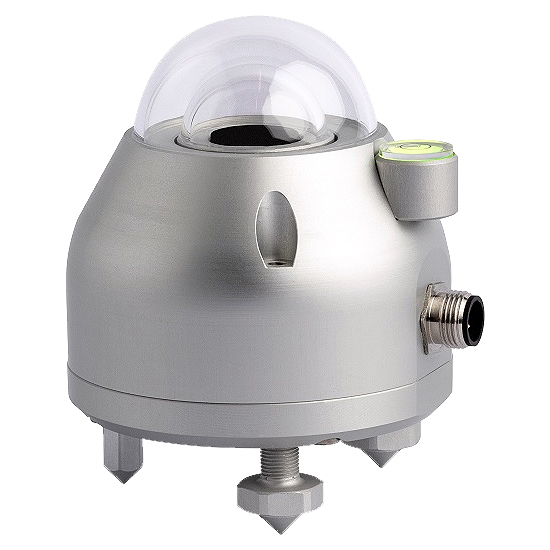

MC8PRS-A10S	MC8PRS-B02S

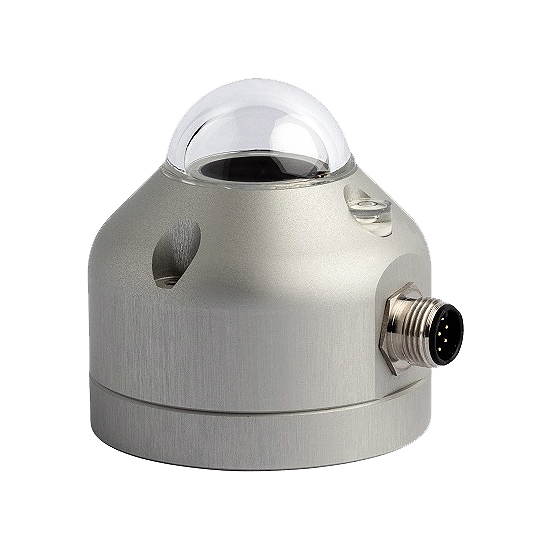

MC8PRS-C03S

■共通仕様

品番	MC8PRS-A10S	MC8PRS-B02S	MC8PRS-C03S
センサ	サーモパイル
代表感度	6～12μV/（W/m2）またはPV標準化7μV/（W/m2）
測定範囲	0～4000W/m2（デフォルト：0～2000W/m2）
視角	2πsr
スペクトル範囲	283～2800nm		300～2800nm
動作条件	-40～+80℃、0～100%RH
出力	アナログ出力μV/（W/m2）
	アナログ出力4～20ｍA
	デジタルRS485 Modbus-RTU出力
	デジタルRS485 Modbus-RTU出力＋ アナログ出力（0/4～20ｍA、0～1/5/10Vより設定可能）
供給電源	不要：μV/（W/m2）出力 DC10～30V：0/4～20ｍA、0～1V、0～5V出力 DC15～30V：0～10V出力 DC7～30V：RS485 Modbus-RTUのみ出力時
消費電流	DC24Vにて15mA、DC12Vにて21ｍA（MC8PRS-A10S/B02S/C03S-M0） DC24Vにて≦37ｍA、DC12Vにて≦43mA（その他モデル）
接続方法	4極M12コネクタ：MC8PRS-A10S/B02S/C03S-0P0(-0C0)
	5極M12コネクタ：MC8PRS-A10S/B02S/C03S-M0□
	8極M12コネクタ：MC8PRS-A10/B02S/C03SS-MA□
水準調整器精度	＜0.2°
保護等級	IP67
重量 (遮蔽ディスクを含む)	約620g		約230g
MTBF	＞10年

■ISO9060：2018準拠仕様

品番	MC8PRS-A10S	MC8PRS-B02S	MC8PRS-C03
応答時間	＜2秒	＜10秒	＜18秒
a）対熱放射応答（200W/m2）	＜|±7|W/m2	＜|±10|W/m2	＜|±15|W/m2
b）周囲温度変化応答（5K/h）	＜|±2|W/m2	＜|±4|W/m2	＜|±4|W/m2
c）総合ゼロオフセット、 a）、b）および他の要因を含む	＜|±10|W/m2	＜|±15|W/m2	＜|±20|W/m2
長期非安定性（1年）	＜|±0.5|%	＜|±1|%	＜|±1|%
非直線性	＜|±0.2|%	＜|±1|%	＜|±1|%
余弦則応答	＜|±10|W/m2	＜|±18|W/m2	＜|±20|W/m2
スペクトル誤差	＜|±0.2|%	＜|±0.5|%	＜|±1|%
温度応答 （-10～+40℃）	＜|±0.5|%	＜|±1.5|%	＜|±2|%
傾斜応答	＜|±0.2|%	＜|±1|%	＜|±1.5|%

■内部診断センサ（MC8PRS-A10S/B02S/C03S-M□のみ）

項目	測定範囲	分解能	精度
温度	-40～+80℃	0.1℃	±0.5℃（0～60℃にて）
相対湿度	0～100％	0.1％	±3％（T=25°、RH=20～80％）
気圧	300～1100hPa	0.1hPa	±1hPa
傾斜 （オプション）	0～180°	0.1°	＜0.5°

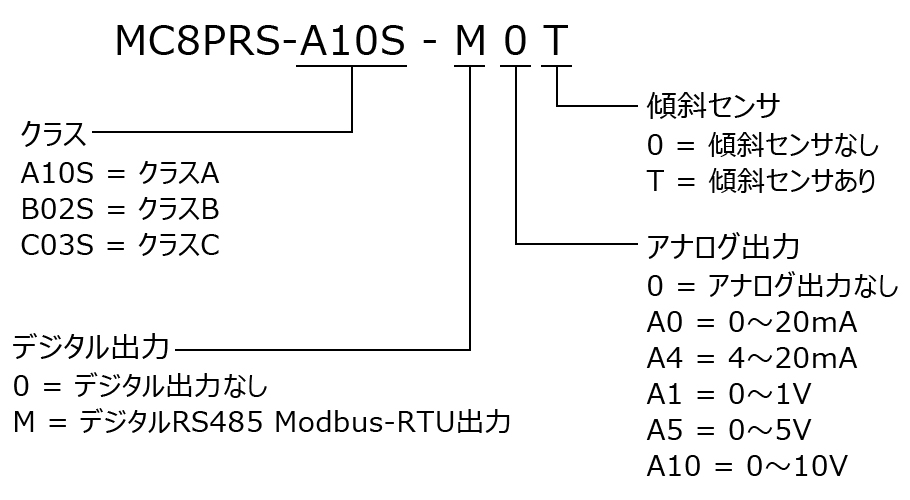

■ご注文コード


■仕様

品番	クラス	傾斜 センサ	出力		供給電源	接続方法
			デジタル	アナログ		4極 M12 コネクタ	5極 M12 コネクタ	8極 M12 コネクタ
MC8PRS-A10S-0P0	クラスA	-	-	μV出力	不要	〇
MC8PRS-A10S-0C0		-	-	4～20mA	DC10～30V	〇
MC8PRS-A10S-M00		-	RS485	-	DC7～30V		〇
MC8PRS-A10S-MA00		-	RS485	0～20mA	DC10～30V			〇
MC8PRS-A10S-MA40		-	RS485	4～20mA				〇
MC8PRS-A10S-MA10		-	RS485	0～1V				〇
MC8PRS-A10S-MA50		-	RS485	0～5V				〇
MC8PRS-A10S-MA100		-	RS485	0～10V	DC15～30V			〇
MC8PRS-A10S-M0T		〇	RS485	-	DC7～30V		〇
MC8PRS-A10S-MA0T		〇	RS485	0～20mA	DC10～30V
MC8PRS-A10S-MA4T		〇	RS485	4～20mA
MC8PRS-A10S-MA1T		〇	RS485	0～1V	DC10～30V
MC8PRS-A10S-MA5T		〇	RS485	0～5V
MC8PRS-A10S-MA10T		〇	RS485	0～10V	DC15～30V
MC8PRS-B02S-0P0	クラスB	-	-	μV出力	不要	〇
MC8PRS-B02S-0C0		-	-	4～20mA	DC10～30V	〇
MC8PRS-B02S-M00		-	RS485	-	DC7～30V		〇
MC8PRS-B02S-MA00		-	RS485	0～20mA	DC10～30V			〇
MC8PRS-B02S-MA40		-	RS485	4～20mA				〇
MC8PRS-B02S-MA10		-	RS485	0～1V				〇
MC8PRS-B02S-MA50		-	RS485	0～5V				〇
MC8PRS-B02S-MA100		-	RS485	0～10V	DC15～30V			〇
MC8PRS-B02S-M0T		〇	RS485	-	DC7～30V		〇
MC8PRS-B02S-MA0T		〇	RS485	0～20mA	DC10～30V
MC8PRS-B02S-MA4T		〇	RS485	4～20mA
MC8PRS-B02S-MA1T		〇	RS485	0～1V
MC8PRS-B02S-MA5T		〇	RS485	0～5V
MC8PRS-B02S-MA10T		〇	RS485	0～10V	DC15～30V
MC8PRS-C03S-0P0	クラスC	-	-	μV出力	不要	〇
MC8PRS-C03S-0C0		-	-	4～20mA	DC10～30V	〇
MC8PRS-C03S-M00		-	RS485	-	DC7～30V		〇
MC8PRS-C03S-MA00		-	RS485	0～20mA	DC10～30V			〇
MC8PRS-C03S-MA40		-	RS485	4～20mA				〇
MC8PRS-C03S-MA10		-	RS485	0～1V				〇
MC8PRS-C03S-MA50		-	RS485	0～5V				〇
MC8PRS-C03S-MA100		-	RS485	0～10V	DC15～30V			〇
MC8PRS-C03S-M0T		〇	RS485	-	DC7～30V		〇
MC8PRS-C03S-MA0T		〇	RS485	0～20mA	DC10～30V			〇
MC8PRS-C03S-MA4T		〇	RS485	4～20mA				〇
MC8PRS-C03S-MA1T		〇	RS485	0～1V				〇
MC8PRS-C03S-MA5T		〇	RS485	0～5V				〇
MC8PRS-C03S-MA10T		〇	RS485	0～10V	DC15～30V			〇

品　　番	品　　名	価　　格
MC8PRS-A10S-0P0	クラスA全天日射計（μV出力）	Mail

品　　番	品　　名	価　　格
MC8PRS-A10S-0C0	クラスA全天日射計（DC4～20mA出力）	Mail
MC8PRS-A10S-M00	クラスA全天日射計（RS485出力）	Mail
MC8PRS-A10S-MA00	クラスA全天日射計（RS485＋0～20mA）	Mail
MC8PRS-A10S-MA40	クラスA全天日射計（RS485＋4～20mA）	Mail

品　　番	品　　名	価　　格
MC8PRS-A10S-MA10	クラスA全天日射計（RS485＋0～1V）	Mail
MC8PRS-A10S-MA50	クラスA全天日射計（RS485＋0～5V）	Mail

品　　番	品　　名	価　　格
MC8PRS-A10S-MA100	クラスA全天日射計（RS485＋0～10V）	Mail

品　　番	品　　名	価　　格
MC8PRS-A10S-M0T	クラスA全天日射計（RS485出力）傾斜センサ内蔵	Mail
MC8PRS-A10S-MA0T	クラスA全天日射計（RS485＋0～20mA）傾斜センサ内蔵	Mail
MC8PRS-A10S-MA4T	クラスA全天日射計（RS485＋4～20mA）傾斜センサ内蔵	Mail

品　　番	品　　名	価　　格
MC8PRS-A10S-MA1T	クラスA全天日射計（RS485＋0～1V）傾斜センサ内蔵	Mail
MC8PRS-A10S-MA5T	クラスA全天日射計（RS485＋0～5V）傾斜センサ内蔵	Mail

品　　番	品　　名	価　　格
MC8PRS-A10S-MA10T	クラスA全天日射計（RS485＋0～10V）傾斜センサ内蔵	Mail

品　　番	品　　名	価　　格
MC8PRS-B02S-0P0	クラスB全天日射計（μV出力）	Mail

品　　番	品　　名	価　　格
MC8PRS-B02S-0C0	クラスB全天日射計（DC4～20mA出力）	Mail
MC8PRS-B02S-M00	クラスB全天日射計（RS485出力）	Mail
MC8PRS-B02S-MA00	クラスB全天日射計（RS485＋0～20mA）	Mail
MC8PRS-B02S-MA40	クラスB全天日射計（RS485＋4～20mA）	Mail

品　　番	品　　名	価　　格
MC8PRS-B02S-MA10	クラスB全天日射計（RS485＋0～1V）	Mail
MC8PRS-B02S-MA50	クラスB全天日射計（RS485＋0～5V）	Mail

品　　番	品　　名	価　　格
MC8PRS-B02S-MA100	クラスB全天日射計（RS485＋0～10V）	Mail

品　　番	品　　名	価　　格
MC8PRS-B02S-M0T	クラスB全天日射計（RS485出力）傾斜センサ内蔵	Mail
MC8PRS-B02S-MA0T	クラスB全天日射計（RS485＋0～20mA）傾斜センサ内蔵	Mail
MC8PRS-B02S-MA4T	クラスB全天日射計（RS485＋4～20mA）傾斜センサ内蔵	Mail

品　　番	品　　名	価　　格
MC8PRS-B02S-MA1T	クラスB全天日射計（RS485＋0～1V）傾斜センサ内蔵	Mail
MC8PRS-B02S-MA5T	クラスB全天日射計（RS485＋0～5V）傾斜センサ内蔵	Mail

品　　番	品　　名	価　　格
MC8PRS-B02S-MA10T	クラスB全天日射計（RS485＋0～10V）傾斜センサ内蔵	Mail

品　　番	品　　名	価　　格
MC8PRS-C03S-0P0	クラスC全天日射計（μV出力）	Mail

品　　番	品　　名	価　　格
MC8PRS-C03S-0C0	クラスC全天日射計（DC4～20mA出力）	Mail
MC8PRS-C03S-M00	クラスC全天日射計（RS485出力）	Mail
MC8PRS-C03S-MA00	クラスC全天日射計（RS485＋0～20mA）	Mail
MC8PRS-C03S-MA40	クラスC全天日射計（RS485＋4～20mA）	Mail

品　　番	品　　名	価　　格
MC8PRS-C03S-MA10	クラスC全天日射計（RS485＋0～1V）	Mail
MC8PRS-C03S-MA50	クラスC全天日射計（RS485＋0～5V）	Mail

品　　番	品　　名	価　　格
MC8PRS-C03S-MA100	クラスC全天日射計（RS485＋0～10V）	Mail

品　　番	品　　名	価　　格
MC8PRS-C03S-M0T	クラスC全天日射計（RS485出力）傾斜センサ内蔵	Mail
MC8PRS-C03S-MA0T	クラスC全天日射計（RS485＋0～20mA）傾斜センサ内蔵	Mail
MC8PRS-C03S-MA4T	クラスC全天日射計（RS485＋4～20mA）傾斜センサ内蔵	Mail

品　　番	品　　名	価　　格
MC8PRS-C03S-MA1T	クラスC全天日射計（RS485＋0～1V）傾斜センサ内蔵	Mail
MC8PRS-C03S-MA5T	クラスC全天日射計（RS485＋0～5V）傾斜センサ内蔵	Mail

品　　番	品　　名	価　　格
MC8PRS-C03S-MA10T	クラスC全天日射計（RS485＋0～10V）傾斜センサ内蔵	Mail

■オプション

MC8PRS-A10S-LPS1S	MC8PRS-C03S-LPS3S
MC8PRS-A10S-LPS5S	MC8PRS-A10S-SP1AS
MC8PRS-C03S-SP2AS	MC8PRS-C03S-BLS
MC8PRS-A10S-LG02S	MC8PRS-C03S-LG03S

品番	品名	備考	対応クラス

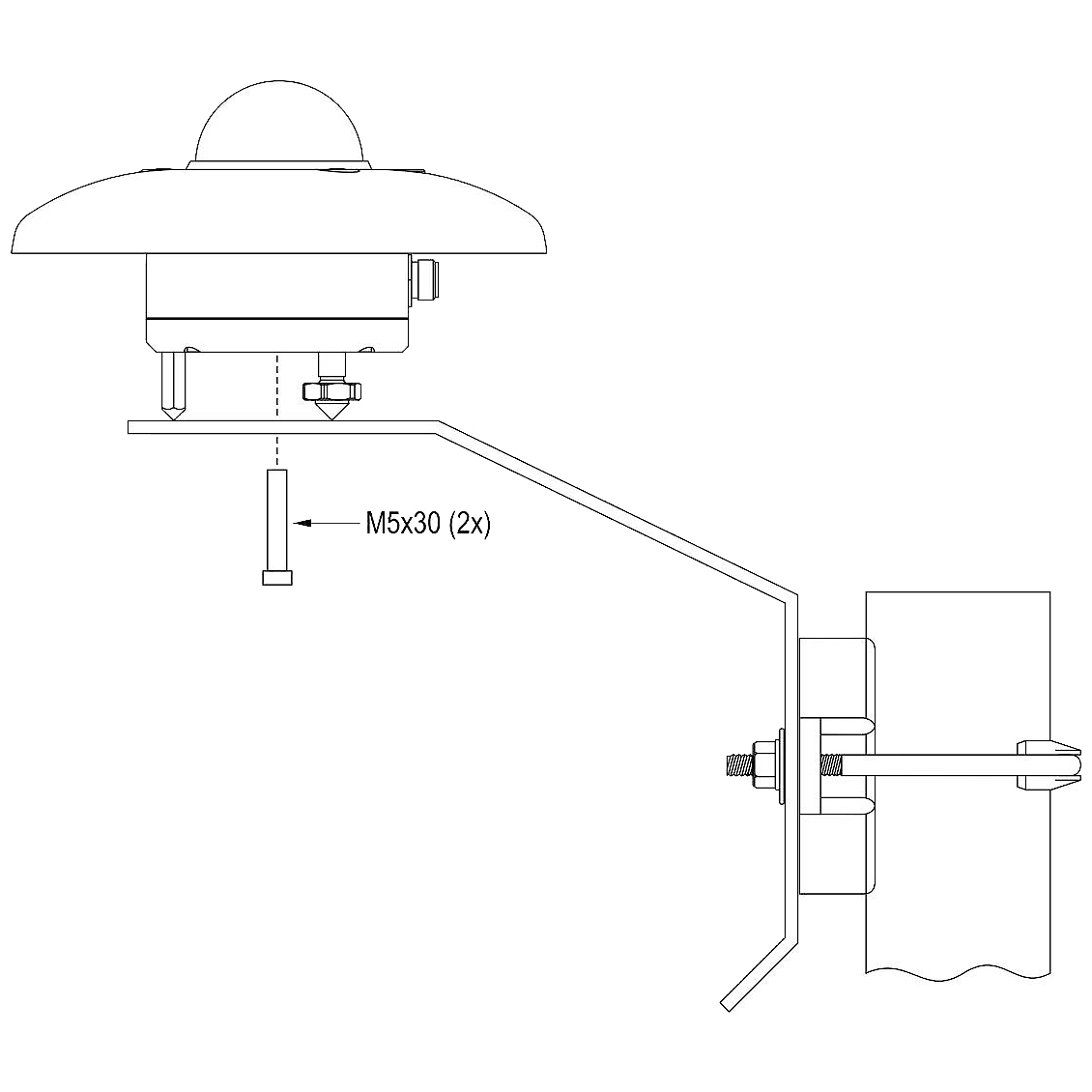

MC8PRS-A10S-LPS1S	水平・垂直取付ブラケット	φ40～50mm マスト用	A/B

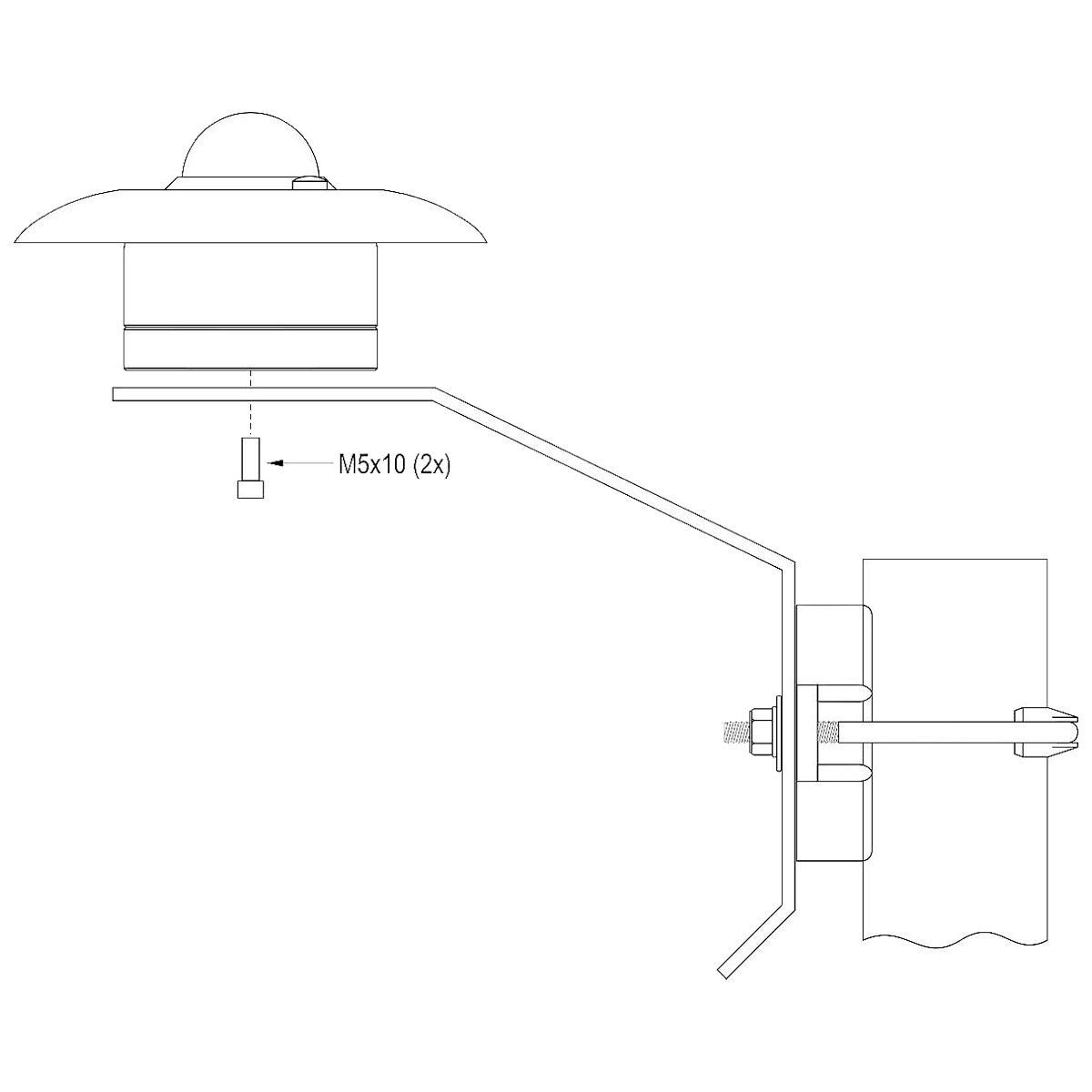

MC8PRS-C03S-LPS3S	水平・垂直取付ブラケット		C
MC8PRS-A10S-LPS5S	傾斜取付可調整ブラケット		A/B/C
MC8PRS-A10S-CB124-05S	4極M12コネクタ付ケ-ブル（5m）	アナログ単独出力用	A/B/C
MC8PRS-A10S-CB124-10S	4極M12コネクタ付ケ-ブル（10m）
MC8PRS-A10S-CB125-05S	5極M12コネクタ付ケ-ブル（5m）	RS485単独出力用	A/B/C
MC8PRS-A10S-CB125-10S	5極M12コネクタ付ケ-ブル（10m）
MC8PRS-A10S-CB128-05S	8極M12コネクタ付ケ-ブル（5m）	RS485/アナログ 出力用	A/B/C
MC8PRS-A10S-CB128-10S	8極M12コネクタ付ケ-ブル（10m）
MC8PRS-A10S-CB24B5S	PC接続用ケーブル	RS485単独出力用	A/B/C
MC8PRS-A10S-CB24B8S	PC接続用ケーブル	RS485/アナログ 出力用
MC8PRS-A10S-SP1AS	耐紫外線日射保護遮蔽ディスク	標準付属品	A/B

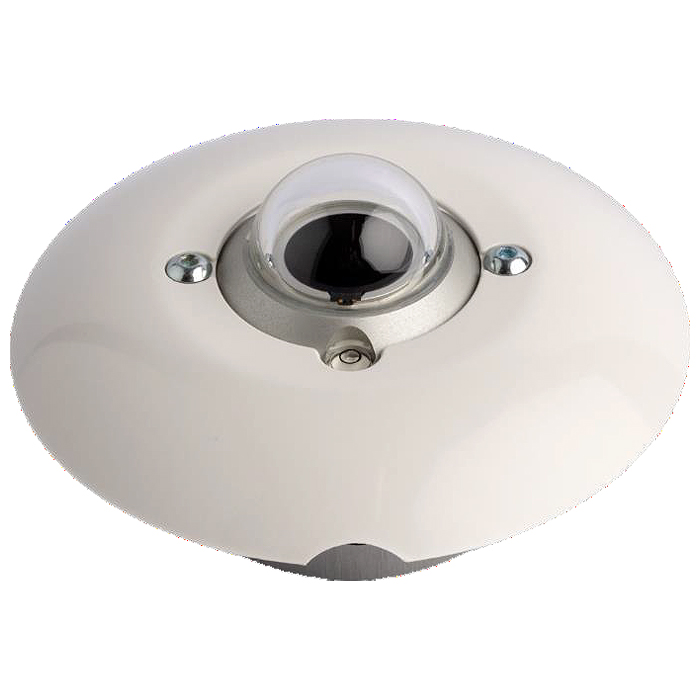

MC8PRS-C03S-SP2AS	耐紫外線日射保護遮蔽ディスク	-	C

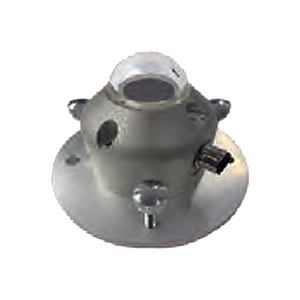

MC8PRS-C03S-BLS	水準調整用フランジ		C

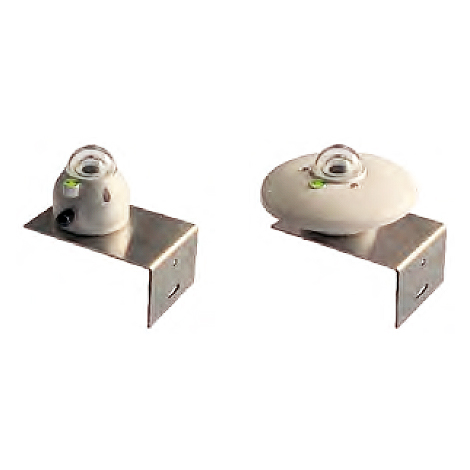

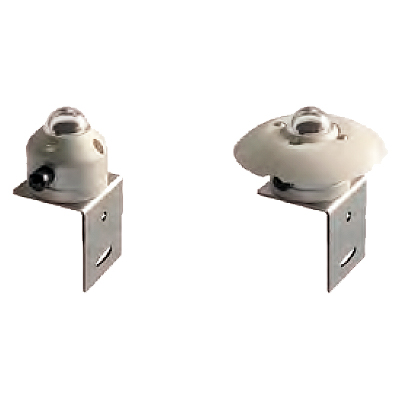

MC8PRS-A10S-LG02S	フレ-ム・壁面取付用L字アングル		A/B
MC8PRS-C03S-LG03S	フレ-ム・壁面取付用L字アングル		C

品　　番	品　　名	価　　格
MC8PRS-A10S-LPS1S	φ40～50mmマスト用水平・垂直取付ブラケット	Mail
MC8PRS-C03S-LPS3S	φ40～50mmマスト用水平・垂直取付ブラケット（クラスC用）	Mail

品　　番	品　　名	価　　格
MC8PRS-A10S-LPS5S	φ40～50mmマスト用傾斜取付可調整ブラケット	Mail

品　　番	品　　名	価　　格
MC8PRS-A10S-CB124-05S	4極M12コネクタ付ケ-ブル（5m）アナログ単独出力モデル用	Mail
MC8PRS-A10S-CB124-10S	4極M12コネクタ付ケ-ブル（10m）アナログ単独出力モデル用	Mail
MC8PRS-A10S-CB125-05S	5極M12コネクタ付ケ-ブル（5m）RS485単独出力モデル用	Mail
MC8PRS-A10S-CB125-10S	5極M12コネクタ付ケ-ブル（10m）RS485単独出力モデル用	Mail
MC8PRS-A10S-CB128-05S	8極M12コネクタ付ケ-ブル（5m）RS485/アナログ出力付モデル用	Mail
MC8PRS-A10S-CB128-10S	8極M12コネクタ付ケ-ブル（10m）RS485/アナログ出力付モデル用	Mail
MC8PRS-A10S-CB24B5S	RS485単独出力モデル用PC接続用ケーブル	Mail
MC8PRS-A10S-CB24B8S	RS485/アナログ出力付モデル用PC接続用ケーブル	Mail
MC8PRS-A10S-SP1AS	耐紫外線日射保護遮蔽ディスク	Mail
MC8PRS-C03S-SP2AS	耐紫外線日射保護遮蔽ディスク（クラスC用）	Mail

品　　番	品　　名	価　　格
MC8PRS-C03S-BLS	水準調整用フランジ（クラスC用）	Mail

品　　番	品　　名	価　　格
MC8PRS-A10S-LG02S	フレ-ム・壁面取付用L字アングル	Mail
MC8PRS-C03S-LG03S	フレ-ム・壁面取付用L字アングル（クラスC用）	Mail
