MC8EVS-71M00Sシリーズは温度、相対湿度、ならびに大気圧（オプション）をRS485 Modbus-RTUで出力する環境計測トランスミッタです。
オプションで温度および相対湿度または露点温度のアナログ2出力を追加で搭載することが可能です。
■特長
●使用用途に合わせた3モデルをラインアップ
MC8EVS-71Mはコストパフォーマンスに優れた屋内HVAC用途
MC8EVS-79Mは高精度が求められるクリーンルーム用途
MC8EVS-91Mはセンサに結露/汚染物/塩分に耐性のあるコーティングを施した気象計測用途
に設計されています。
●プロテクションフード（オプション）で屋外使用が可能
トランスミッタを太陽光や風雨から保護するプロテクションフード（MC8EVS-XM0118A1S/2S）を装着することで、屋外でも使用可能です。
●全モデルにおいて、下記の湿度に関連する演算物理量を取得できます。
・露点温度
・湿球温度
・絶対湿度
・混合比
・比エンタルピー
・水蒸気分圧
・比湿
・霜点温度
・水面に対する飽和蒸気圧
・氷面に対する飽和蒸気圧
●RS485出力全機種標準、オプションで温湿度アナログ出力
●ピエゾ抵抗式大気圧センサ（オプション）による高精度測定
●ISO17025 ACCREDIA（IAJapan同等）校正証明に対応
■ご注文コード
■外形寸法
■共通仕様
| 温度 |
センサ |
Pt100 |
| 測定範囲 |
-40～＋80℃ |
| 分解能 |
0.01℃ |
| 精度 |
±0.1℃±測定値の0.1％ |
| 長期安定性 |
±0.03℃/年 |
| 相対湿度 |
センサ |
静電容量型 |
| 測定範囲 |
0～100％ |
| 分解能 |
0.01% |
| 精度 |
MC8EVS-71M：
15～35℃にて：±1.8％（0～85％）/±2.5％（85～100％）
その他温度範囲：（2＋測定値の1.5％）％ |
MC8EVS-79M：
5～50℃にて：±1.2％（0～85％）/±2％（85～100％）
その他温度範囲：（1.5＋測定値の1.5％）％ |
MC8EVS-91M：
15～35℃にて：±1.5％（0～90％）/±2％（90～100％）
その他温度範囲：（1.5＋測定値の1.5％）％ |
応答時間
(T63、10 →
80％RH) |
MC8EVS-71M/79M：＜10s
MC8EVS-91M：＜13s
標準フィルタＰ8装着、風流＝2m/s、定温にて |
| 長期安定性 |
±0.5％RH/年 |
| 大気圧 |
センサ |
ピエゾ抵抗型 |
| 測定範囲 |
300～1100hPa |
| 分解能 |
0.1hPa |
| 精度 |
25℃にて：±0.5hPa（代表値）
その他温度範囲：±1hPa（500～1100hPaにて） |
| 長期安定性 |
＜±1hPa/年 |
| 動作環境 |
-40～＋80℃/0～100％RH、結露なきこと |
| 出力 |
RS485 Modbus-RTUまたはASCIIプロプリエタリプロトコル
アナログ出力（オプション）：DC0～1V、0～5Vまたは0～10V |
| 供給電源 |
下記参照 |
| 消費電力 |
DC5Vにて3mA：MC8EVS-□□M9□
DC24Vにて1.2mA：その他機種 |
| 接続 |
4極Ｍ12コネクタ：MC8EVS-□□M0□/M9□
8極Ｍ12コネクタ：その他アナログ出力機種 |
| 保護等級 |
IP65 |
| 重量 |
約30g |
| 素材 |
PBT樹脂 |
| 品番 |
アプリケーション |
測定項目 |
出力 |
電源 |
| 温度 |
湿度 |
大気圧 |
デジタル |
アナログ |
| MC8EVS-71M00S |
HVAC用 |
〇 |
〇 |
|
RS485 |
- |
DC7～30V |
| MC8EVS-71M90S |
〇 |
〇 |
|
RS485 |
- |
DC4.5～16V |
| MC8EVS-71MW0S |
〇 |
〇 |
|
RS485 |
0～1V |
DC10～30V |
| MC8EVS-71MX0S |
〇 |
〇 |
|
RS485 |
1～5V |
| MC8EVS-71MY0S |
〇 |
〇 |
|
RS485 |
1～10V |
DC15～30V |
| MC8EVS-71M0BS |
〇 |
〇 |
〇 |
RS485 |
- |
DC7～30V |
| MC8EVS-71M9BS |
〇 |
〇 |
〇 |
RS485 |
- |
DC4.5～16V |
| MC8EVS-71MWBS |
〇 |
〇 |
〇 |
RS485 |
0～1V |
DC10～30V |
| MC8EVS-71MXBS |
〇 |
〇 |
〇 |
RS485 |
1～5V |
| MC8EVS-71MYBS |
〇 |
〇 |
〇 |
RS485 |
1～10V |
DC15～30V |
| MC8EVS-79M00S |
クリーンルーム用 |
〇 |
〇 |
|
RS485 |
- |
DC7～30V |
| MC8EVS-79M90S |
〇 |
〇 |
|
RS485 |
- |
DC4.5～16V |
| MC8EVS-79MW0S |
〇 |
〇 |
|
RS485 |
0～1V |
DC10～30V |
| MC8EVS-79MX0S |
〇 |
〇 |
|
RS485 |
1～5V |
| MC8EVS-79MY0S |
〇 |
〇 |
|
RS485 |
1～10V |
DC15～30V |
| MC8EVS-79M0BS |
〇 |
〇 |
〇 |
RS485 |
- |
DC7～30V |
| MC8EVS-79M9BS |
〇 |
〇 |
〇 |
RS485 |
- |
DC4.5～16V |
| MC8EVS-79MWBS |
〇 |
〇 |
〇 |
RS485 |
0～1V |
DC10～30V |
| MC8EVS-79MXBS |
〇 |
〇 |
〇 |
RS485 |
1～5V |
| MC8EVS-79MYBS |
〇 |
〇 |
〇 |
RS485 |
1～10V |
DC15～30V |
| MC8EVS-91M00S |
屋外計測用 |
〇 |
〇 |
|
RS485 |
- |
DC7～30V |
| MC8EVS-91M90S |
〇 |
〇 |
|
RS485 |
- |
DC4.5～16V |
| MC8EVS-91MW0S |
〇 |
〇 |
|
RS485 |
0～1V |
DC10～30V |
| MC8EVS-91MX0S |
〇 |
〇 |
|
RS485 |
1～5V |
| MC8EVS-91MY0S |
〇 |
〇 |
|
RS485 |
1～10V |
DC15～30V |
| MC8EVS-91M0BS |
〇 |
〇 |
〇 |
RS485 |
- |
DC7～30V |
| MC8EVS-91M9BS |
〇 |
〇 |
〇 |
RS485 |
- |
DC4.5～16V |
| MC8EVS-91MWBS |
〇 |
〇 |
〇 |
RS485 |
0～1V |
DC10～30V |
| MC8EVS-91MXBS |
〇 |
〇 |
〇 |
RS485 |
1～5V |
| MC8EVS-91MYBS |
〇 |
〇 |
〇 |
RS485 |
1～10V |
DC15～30V |
■オプション
| MC8EVS-XM0118A1S/2S |
MC8EVS-XM0119H-211S/212S |
 |
 |
| MC8EVS-XM11S/33S/75S |
MC8EVS-XMP8S |
 |
 |
| 品番 |
品名 |
|
| MC8EVS-XM12-505S |
5極M12コネクタ付きケーブル（5m） |
RS485単独出力モデル用
片側裸線ケーブル |
| MC8EVS-XM12-510S |
5極M12コネクタ付きケーブル（10m） |
| MC8EVS-XM12-805S |
8極M12コネクタ付きケーブル（5m） |
アナログ出力付モデル用
片側裸線ケーブル |
| MC8EVS-XM12-810S |
8極M12コネクタ付きケーブル（10m） |
| MC8EVS-XM24B-505S |
PC接続ケーブル（5m） |
RS485単独出力モデル用
RS485 Modbus通信 |
| MC8EVS-XM24B-510S |
PC接続ケーブル（10m） |
| MC8EVS-XM24B-805S |
PC接続ケーブル（5m） |
アナログ出力付モデル用
RS485 Modbus通信 |
| MC8EVS-XM24B-810S |
PC接続ケーブル（10m） |

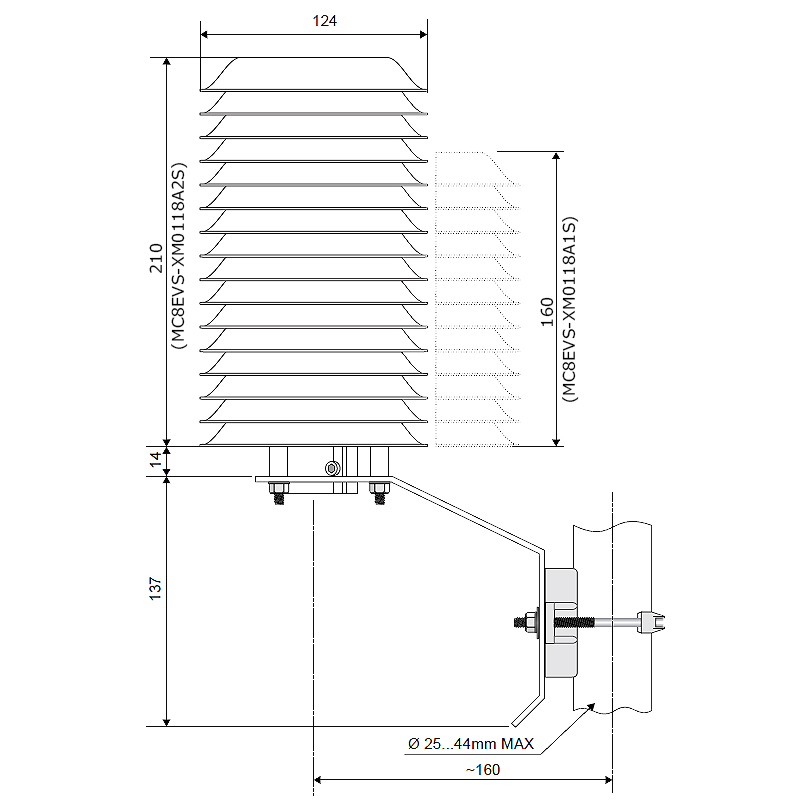

| MC8EVS-XM0118A1S |
12層プロテクションフード（H190mm） |
ブラケット付き |
 |
| MC8EVS-XM0118A2S |
16層プロテクションフード（H240mm） |
ブラケット付き |
| MC8EVS-XM0119H-211S |
プローブホルダー（隔壁距離250mm） |
|
| MC8EVS-XM0119H-212S |
プローブホルダー（隔壁距離125mm） |
|
| MC8EVS-XM11S |
湿度校正用飽和剤（11％RH） |
|
| MC8EVS-XM33S |
湿度校正用飽和剤（33％RH） |
|
| MC8EVS-XM75S |
湿度校正用飽和剤（75％RH） |
|
| MC8EVS-XMP8S |
ステンレス製保護キャップ |
10μmメッシュ+PBT |
