無線データロガーからの測定データを受信・集約し、PCやネットワークへ転送するための親機です。
USB、RS485（Modbus）、イーサネット、Wi-Fi、4G通信など、用途に応じた各種接続方式に対応しています。
■特長
【親機（USB出力）：MC8ED35AP-BU1SJ】
親機は、測定サイト内に設置されたネットワークデータロガーとPCのインターフェースとして働きます。リモートデータロガーに保存されたデータを無線で受信し、USB出力でPCと通信を行います。
USBドライバーのインストールは不要です。
【親機（USB出力・RS485 Modbus-RTUプロトコル出力）：MC8ED35AP-BU2SSJ】
親機は、測定サイト内に設置されたネットワークデータロガーとPC/PLCのインターフェースとして働きます。リモートデータロガーに保存されたデータを無線で受信し、USB出力またはRS485
Modbus-RTUプロトコル出力でPC/PLCと通信を行います。
USBドライバーのインストールは不要です。RS485 Modbus-RTUモードにおいて、親機はPC/PLCからネットワーク機器へのModbusコマンド送信のマルチプレクサとして働きます。
【親機（USB出力、イーサネット接続・Wi-Fiインターフェース）：MC8ED35AP-BU3WSJ】
親機は、測定サイト内に設置されたネットワークデータロガーとPC/PLCのインターフェースとして働きます。リモートデータロガーに保存されたデータを無線で受信し、USB出力、イーサネットまたはWi-FiローカルネットワークでPC/PLCと通信を行います。
USBドライバーのインストールは不要です。

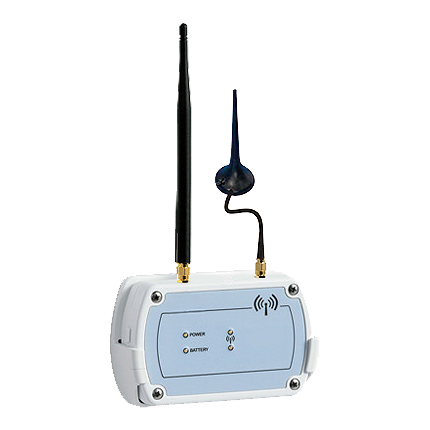

【親機（USB出力、4Gモジュール内蔵）：MC8ED35AP-BU4GSJ】
本機は、測定サイト内に設置されたネットワークデータロガーとPCのインターフェースとして働きます。リモートデータロガーに保存されたデータを無線で受信し、USB出力または4G経由でPCと通信を行います。
USBドライバーのインストールは不要です。
内蔵された4Gモジュールにより、EメールまたはSMSでのアラームの送信が可能です。また、保存データをEメールでFTPアドレスやHTTPサーバー（クラウド）に送信することが出来ます。コマンドを含むSMSメッセージを携帯から親機に送信して、本機の4G設定を変更する事が可能です。
■共通特長
●親機は、PCに接続されているときはPCのUSBポートから直接、またはDC6Vの外部電源から電源供給されます。
●内蔵バックアップ電池により、親機がPCと接続されていないときでも、内部メモリはデータロガーから受信した測定データの保存が可能です（メモリは循環モードで管理され、メモリが飽和すると、一番古いデータは新しいデータで上書きされます）。
●内蔵ブザーによる可聴アラームは、ソフトウエア（メーカーサイトよりダウンロード可能）で設定。
●着脱式壁掛けサポートあるいはオプションのフランジによる固定設置。
■タイプ
| MC8ED35AP-BU1SJ |
MC8ED35AP-BU4GSJ |
 |
 |
 |
■共通仕様
| 無線周波数 |
915.9～929.7MHz（日本） |
| 送信距離 |
開放空間にて：
内部アンテナ付データロガーに対して300m
外部アンテナ付リピータやデータロガーに対して>500m
（送信距離は、障害物や悪天候により減少することがあります。） |
| 電源供給 |
内蔵3.7Vリチウムイオン充電池、容量2250mA/h、JST3極コネクタ
DC6V出力ACアダプタ（オプション）
PCのUSBポートから直接電源供給※1
|
| 消費電力 |
MC8ED35AP-BU1SJ / MC8ED35AP-BU2SSJ：
約38mA |
MC8ED35AP-BU3WSJ：
約38mA（イーサネット/Wi-Fi未使用時）
約180mA（イーサネット使用時）
約150mA（Wi-Fi使用時） |
MC8ED35AP-BU4GSJ：
約50mA※2
|
| 電池寿命 |
MC8ED35AP-BU1SJ / MC8ED35AP-BU2SSJ：
2日間 |
MC8ED35AP-BU3WSJ：
＞2日間（ローカルネットワーク未接続時）
約12時間（イーサネット）、約14時間（Wi-Fi） |
MC8ED35AP-BU4GSJ：
>1日間※2
|
| 動作条件 |
-10～+60℃/0～85%RH 結露なきこと |
| 外形寸法 |
135×86×33mm（アンテナ含まず） |
| 重量 |
約200g |
| ハウジング材質 |
プラスチック |
※1：イーサネット、Wi-Fi、4G接続で送信を行う時は、DC6Vの外部電源からの電源供給が必要です。
※2：標準的な4G接続の稼働における値（集中的に4G接続で送信を行うと、電池が大幅に消耗し、電池寿命が短くなる可能性があります）。
■仕様
| USB出力 |
Mini-USBコネクタ付 |
| RS485出力 |
RS485 Modbus-RTプロトコル |
| イーサネット接続 |
Eメールによるアラームの送信、Eメール、FTP、HTTP（クラウド）によるデータの送信
Modbus TCP/IPプロトコルをサポート |
| Wi-Fi接続 |
Eメールによるアラームの送信、Eメール、FTP、HTTP（クラウド）によるデータの送信
Modbus TCP/IPプロトコルをサポート |
| 4G接続 |
EメールまたはSMSによるアラームの送信、
Eメール、FTPまたはHTTP（クラウド）によるデータの送信 |
| 品番 |
USB出力 |
RS485出力 |
イーサネット接続 |
Wi-Fi接続 |
4G接続 |
| MC8ED35AP-BU1SJ |
〇 |
- |
- |
- |
- |
| MC8ED35AP-BU2SSJ |
〇 |
〇 |
- |
- |
- |
| MC8ED35AP-BU3WSJ |
〇 |
- |
〇 |
〇 |
- |
| MC8ED35AP-BU4GSJ |
〇 |
- |
- |
- |
〇 |
■オプション
【
中継器（通信距離拡張器）：MC8ED35RE-300SJ】
本機は、親機と
無線データロガーの中継器として働き、データロガーと親機の通信エリアを拡張します。
●数個のリピータをカスケード接続で使用可能です。
●電源供給はDC6Vの外部電源と内蔵バックアップ電池。
●本機の設定は、ソフトウエアHD35AP-S（本サイトよりダウンロード可能）にて。
●着脱式壁掛けサポートあるいはオプションのフランジによる固定設置。
■使用例
■仕様
| 無線周波数 |
915.9～929.7MHz（日本） |
| 送信距離 |
開放空間にて：
内部アンテナ付データロガーに対して300m
外部アンテナ付リピータやデータロガーに対して>500m
（送信距離は、障害物や悪天候により減少することがあります。） |
| 電源供給 |
内蔵3.7Vリチウムイオン充電池、容量2250mA/h、JST3極コネクタ
DC6V出力ACアダプタ（オプション）
PCのUSBポートから直接電源供給 |
| 消費電力 |
約30mA |
| 電池寿命 |
約3日間 |
| 動作条件 |
-10～+60℃/0～85%RH 結露なきこと |
| 外形寸法 |
135×86×33mm（アンテナ含まず） |
| 重量 |
約200g |
| ハウジング材質 |
プラスチック |
