供給電圧DC8～35V、消費電流＜4mA
電池、ソーラーパネル電源用途に好適、アナログ出力は4～20mA、0～1/0～5/0～10/1～5V

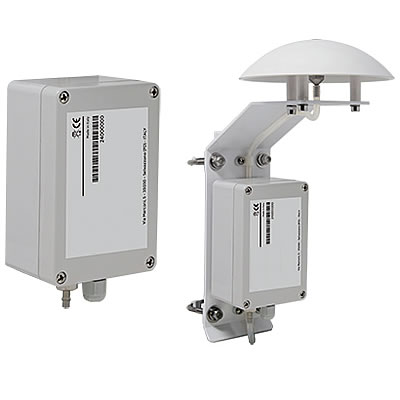

PBS860/880は大気圧測定用のアナログ出力トランスミッタです。
ピエゾ抵抗素子の採用により極めて高精度で安定した大気圧の測定が可能です。
長期にわたる再現性にも優れており、低ヒステリシスで、温度変化に対しても安定した性能を有しています。
機種により電圧または電流のリニアなアナログ出力に変換します。
オフセット（ゼロ）調整用ポテンショメータも備えています。
■大気圧測定用静態ポート
屋外における大気圧測定では風による空気の変動や方向により何百Paもの大きな誤差を生じることがあります。
静態ポートは風の動態圧力に対する遮蔽として働くだけでなく、氷雪の場合でも大気圧センサが適切に動作することを助け、ＷＭＯ（世界気象機関）の指令にも適合しています。
耐ＵＶ材料で製造されており、-40～＋80℃の温度範囲で使用できます。
技術的特性：WMOによる、20m/秒の風速での許容測定偏差は0.3hPa（300Pa）で、静態ポートはこの値を満足しています。

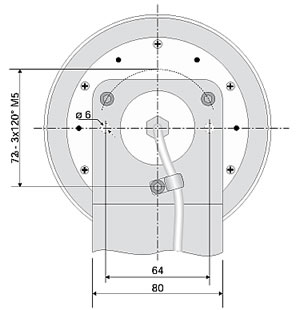

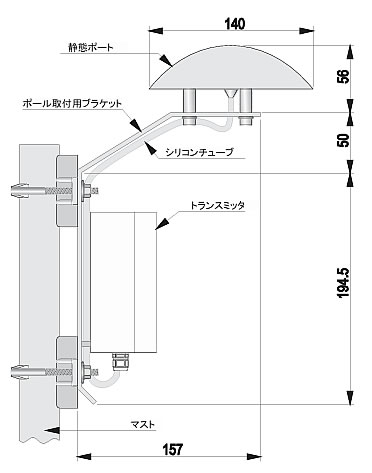

●静態ポートの取付けおよび接続
オプションの静態ポート（ご注文コード：MC8BRS-9X1S-SP001）付き大気圧トランスミッタを購入される場合、工場で組み立てられ出荷されます。
（静態ポート重量＝200g、ブラケット装着時＝570g）。
また、静態ポートの大気圧トランスミッタの接続も製造時に行われます。
静態ポートと大気圧トランスミッタの接続には、UVおよび気候変動への耐久性に優れたシリコンチューブ（内径3mm、外径6mm）を使用します。
静態ポートのプラスティック部分は、ASA樹脂を使用しており、クリーニングの際には、この素材に適した洗剤を使用してください。
MC8BRS-971S-*/MC8BRS-991S-*は大気圧測定用のアナログ出力トランスミッタです。
ピエ ゾ抵抗素子の採用により極めて高精度で安定した大気圧の測定が可能です。
長期にわたる再現性にも優れており、低ヒステリシスで、温度変 化に対しても安定した性能を有しています。
機種により電圧または電流 のリニアなアナログ出力に変換します。
オフセット（ゼロ）調整用ポテンショ メータも備えています。

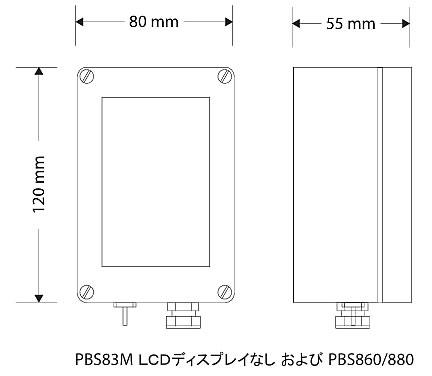

■外形寸法
■オプション
| 品番 |
品名 |
| MC8BRS-9X1S-SP001 |
静態ポート（支持ブラケット・シリコンチューブ付き） |
■共通仕様
| 品番 |
MC8BRS-971S-* |
MC8BRS-991S-* |
| センサ |
ピエゾ抵抗素子ダイアフラム |
| 測定範囲 |
600～1100hPa |
800～1100hPa |
| アナログ出力 |
DC0～1V、0～5V、0～10V、1～5Vまたは4～20mA |
| 精度(20℃にて) |
±0.5hPa |
| 分解能 |
無限小（受信計器による） |
| 温度影響 |
ゼロ、スパンとも＜1％FS（-20～+60℃にて） |
| 長期安定性（20℃にて） |
＜0.25％FS（6ヶ月以上） |
| 初動時間 |
1秒（読み値の99％到達時間） |
| 応答時間 |
＜200msec |
| 供給電源 |
DC8～35V |
| 消費電源 |
＜4mA |
| 負荷抵抗 |
電圧出力 |
RLmin≧10kΩ |
| 4～20mA出力 |
RLmax≦500Ω |
| 動作温度 |
-30～+60℃ |
| 測定対象 |
空気、非腐食性乾燥ガスのみ |
| 許容過負荷 |
200kPa |

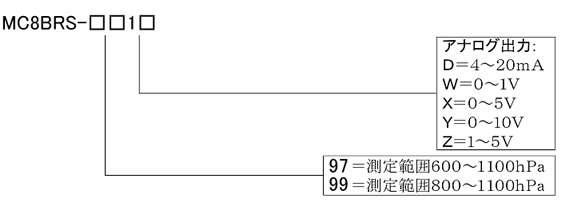

■注文コード
| 品番 |
測定範囲 |
アナログ出力 |
| MC8BRS-971S-D |
600～1100hPa |
4～20mA |
| MC8BRS-971S-W |
600～1100hPa |
0～1V |
| MC8BRS-971S-X |
600～1100hPa |
0～5V |
| MC8BRS-971S-Y |
600～1100hPa |
0～10V |
| MC8BRS-971S-Z |
600～1100hPa |
1～5V |
| MC8BRS-991S-D |
800～1100hPa |
4～20mA |
| MC8BRS-991S-W |
800～1100hPa |
0～1V |
| MC8BRS-991S-X |
800～1100hPa |
0～5V |
| MC8BRS-991S-Y |
800～1100hPa |
0～10V |
| MC8BRS-991S-Z |
800～1100hPa |
1～5V |
