  • コンクリート製品用吊り具(板状カムタイプ)
参考画像

コンクリート製品用吊り具(板状カムタイプ)

商品番号:MC55MV-2000FPS

販売価格:Mail

数量:



コンクリートの圧縮及び引張り強度にもっとも理想である板状カムを採用
●スベリがなく、コンクリート製品の割れや喰いチギリを防止する高強度のコンパクト設計です。
●薄くて重量がある主に大型コンクリート製品を吊るのに最適です。

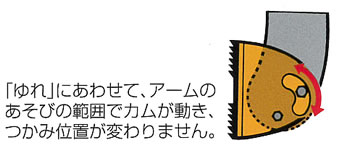

●吊り上げ時の「ゆれ」もカムが吸収し、カムがずれたり、吊具にかかる負担を、最小限にする工夫がされています。
※本機は吊り上げ、敷設専用機です。埋設物の引き抜き等は厳禁です。

品  番 品  名 価  格
MC55MV-2000FPS コンクリート製品用吊り具(板状カムタイプ) Mail





※カム部は鍛造仕様


■落ブタ式特殊U字溝

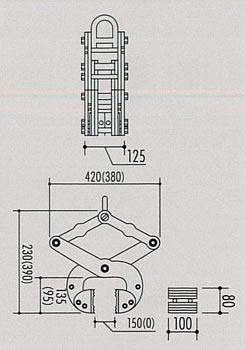

■寸法図



■仕様
品番 MC55MV-2000FPS
定格容量 2,000kg/2台使用時
つかみ巾 50~135mm
自重 16kg(1台)
入数 2台/1セット


■製品の寸法
図面内の数字はmm単位で表示してあります。

■製品入数について
製品は1台使用又は、1セット使用の場合があります。
2台/1セットの製品は1台では使用をさけて下さい。

■定格容量について
2台/1台セットの表示は2台で使用した時の定格容量で、吊具重量を含めた総重量になります、

■コンクリート二次製品のマークの説明
吊具に適応するコンクリート二次製品を吊具名の下にマークで記載してあります。
基本的にそれらの吊上げが可能ですが、コンクリート製品の場合、同型状でも大きさの異なる物があります。
カタログの説明をよくご覧になってからふさわしい吊具をお選び下さい。



■ご使用上の注意
●吊具によるコンクリート二次製品(以下荷という)の吊上げには、運転荷役機械(クレーン等)以外はご使用にならないで下さい。
●吊具は、「敷設及び敷設微調整用」に設計製造されています。その他のご使用は絶対にやめて下さい。

※埋設物の引き抜き及び、荷の横引き・反転禁止
又、遠距離の荷の移動運搬は絶対にしないで下さい。

●吊具の取り付け、取り外しは必ず手で行って下さい。クレーン等で無理にはずすと「吊具の変形:破損」
●トラックからの「荷下ろし、敷設」時は、電柱、壁、その他の障害物に「吊具:荷」共に接触させないで下さい。
●下図のように、吊荷に激しい「上下、左右、回転運土を絶対に与えない」で下さい。



●吊具の「定格容量以上の荷は絶対に吊らないで」下さい
●吊具は必ず「1セット」でご使用下さい。1セットが2台の製品は絶対に1台ではご使用しないで下さい。
特に重心の不明瞭な荷の場合はメーカーへ相談の上ご使用下さい。
●吊具に取り付けるワイヤーは下記に従って下さい。それ以外は絶対にご使用しないで下さい。



●吊具は「正しい狭着位置」にセットし、下記のように「吊具のふところがあく」ようなご使用はしないで下さい。
