ハンディサイズで2Ｈｚからの携帯型低周波用振動計です。
●低い周波数の振動計測のために開発された振動計です。
●小型・軽量のため、携帯して現場での計測に便利です。
●加速度・速度・変位の計測ができます。
●内蔵フィルタにより、振動周波数の分析ができます。
●低回転数の回転機や建物の床、橋梁など、低周波数（2Hz～100Hz）の振動測定に適しています。
●アナログメータ式のため、変動の様子もよくわかります。
●検出器は、吸着用マグネット付なので設定が簡単です。
●記録用の出力がありますので、レコーダ・オシロスコープ・FFTアナライザなどとの接続ができます。
●検出器の向きを変えることで水平・垂直方向が測れます。
■構成
ミニバイブロ ………………………………… 1台
振動検出器 …………………………………1台
検出器取付マグネット ……………………… 1個
検出器ケーブル（3m） …………………………1本
乾電池 （006P） …………………………………1個
出力ケーブル （プラグ付1m） ………………… 1本
携帯用アルミケース …………………………… 1個
取扱説明書 ………………………………………1部

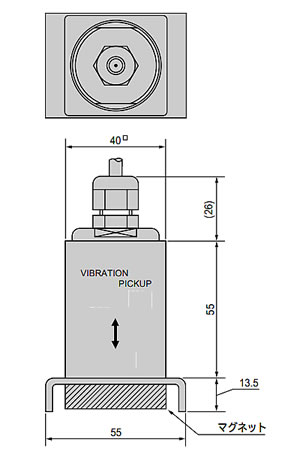

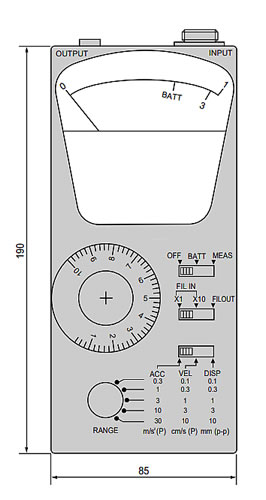

■寸法図
■仕様
| 品番 |
MC53-1422AS |
| 測定フルスケールレンジ |
（10dBステップ5レンジ）
a) 加速度レンジ 0.3, 1, 3, 10, 30m/s2 (peak)
b) 速度レンジ 0.1, 0.3, 1, 3, 10cm/s (peak)
c) 変位レンジ 0.1, 0.3, 1, 3, 10mm(p-p) |
| 周波数特性 |
2～100Hz±5%以内 |
| 確度 |
正弦波16Hz,加速度測定において3%以内 |
| 指示計 |
0～1,0～3の２重目盛およびBATTマーク
精度 フルスケールの2.5%以内 |
| 出力 |
AC出力±1V/F.S 出力抵抗1KΩ |
| 周波数分析 |
×1：1Hz～10Hz
×10：10Hz～100Hz |
| 温度範囲 |
使用：0～+50℃ 保存：-20～+70℃ |
| 電源 |
乾電池6Ｆ22（9Ｖ） 1個 連続使用10時間 |
| 検出器 |
Model-2400A マグネット付 |
| 確度 |
正弦波80Hz,10mm/sRMSにおいて3%以内 |
| 電源 |
乾電池 6Ｆ22（9Ｖ）1個・連続使用時間 24時間 |
| 寸法 |
本体：85(W)×190(H)×55(D)mm
検出器：40(W)×55(H)×40(D)mm |
| 質量 |
本体：750g
検出器：200g |
