●防塵防水・本質安全防爆構造の電子はかり
●2種類の表示器と多彩なラインナップで多様な防爆現場のニーズに対応
■特長
●IP65規格適合の防塵・防水構造
●IR通信（防爆天秤/はかり用Bluetooth出力ユニット
MC52U-BTZS使用可能）
●パネル角度は無段階で調整が可能
●設置工事が不要な「乾電池駆動タイプ」をご用意
■共通仕様
| 風袋引き範囲 |
全ひょう量 |
| スパン調整 |
外部校正分銅による手動スパン調整 |
| 過負荷時表示 |
ひょう量＋90目盛り超過時「o-Err」表示 |
| 表示部 |
LCD、文字高さ25mm（補助表示11mm）、7セグメント、最大7桁 |
| 温湿度範囲 |
5～35℃、80％rh以下（但し結露のないこと） |
| 電源 |
電源ボックス型 |
AC100V（±10％）/110～240V、50Hz/60Hz |
| 乾電池駆動型 |
単1マンガン乾電池4本 |
| 出力 |
IR通信
RS-232C双方向出力（Dsub 9P）※
|
| 本質安全防爆構造 |
電源ボックス型 |
第TC20732号（MC52FZ-620）
第TC20752号（MC52FZ-3200、6200、15000）
第TC20733号（MC52FZ-30KP）
第TC20736号（MC52FZ-60K、100K、200K）
第TC20734号（MC52FZ-150KF、300KF） |
| 乾電池駆動型 |
第TC21250号（MC52FZ-B620）
第TC21251号（MC52FZ-B3200、B6200、B15000）
第TC21248号（MC52FZ-B30KP）
第TC21252号（MC52FZ-B60K、B100K、B200K）
第TC21249号（MC52FZ-B150KF、B300KF） |
※MC52FZ-*-I02S/I03Sシリーズのみ

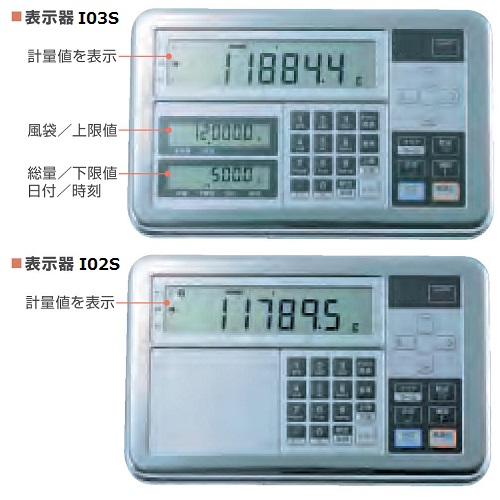

●表示器
・計量状態が判る補助表示を加えたI03S ・計量値を表示 ・風袋/上限値 ・総量/下限値 ・日付/時刻
・使いやすいキー配列とダイレクトキーの表示器I02S ・計量値を表示
●電源ボックス （MC52FZシリーズ）

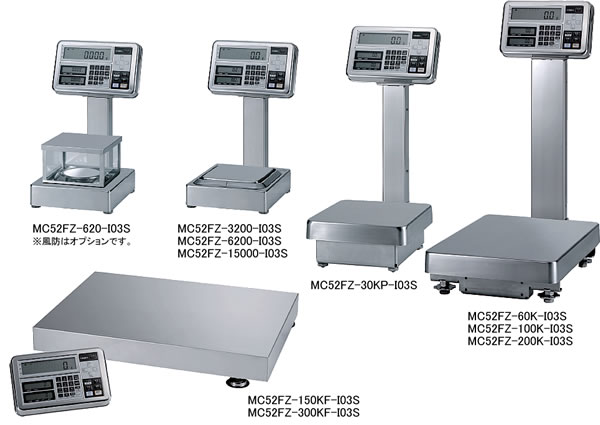

■タイプ
■サイズ
| 品番 |
計量皿寸法
（mm） |
外形寸法（mm）
（W×D×H） |
本体重量 |
MC52FZ-620タイプ
MC52FZ-B620-タイプ
|
φ140 |
294×352×470 |
約5.4kg |
MC52FZ-3200～15000タイプ
MC52FZ-B3200～B15000タイプ
|
W190×D190 |
294×352×470 |
約5.8kg |
MC52FZ-30KPタイプ
MC52FZ-B30KPタイプ
|
W310×D330 |
310×444×672 |
約14kg |
MC52FZ-60K～200Kタイプ
MC52FZ-B60K～B200Kタイプ
|
W380×D530 |
380×653×804 |
約20kg |
MC52FZ-150KF～300KFタイプ
MC52FZ-B150KF～B300KFタイプ
|
W800×D600 |
800×600×142 |
約53kg |
■仕様
| 品番 |
ひょう量
（Max） |
最小表示 |
直線性 |
再現性
（σ） |
| 表示器I02Sタイプ |
表示器I03Sタイプ |
| 電源ボックス型 |
| MC52FZ-620-I02S |
MC52FZ-620-I03S |
620g |
0.001g |
±0.005g |
0.001g |
| MC52FZ-3200-I02S |
MC52FZ-3200-I03S |
3200g |
0.01g |
±0.05g |
0.01g |
| MC52FZ-6200-I02S |
MC52FZ-6200-I03S |
6200g |
0.01g |
±0.05g |
0.01g |
| MC52FZ-15000-I02S |
MC52FZ-15000-I03S |
15kg |
0.1g |
±0.5g |
0.1g |
| MC52FZ-30KP-I02S |
MC52FZ-30KP-I03S |
30kg |
0.1g |
±0.4g |
0.1g |
| MC52FZ-60K-I02S |
MC52FZ-60K-I03S |
60kg |
0.1g |
±0.5g |
0.1g |
| MC52FZ-100K-I02S |
MC52FZ-100K-I03S |
100kg |
1g |
±4g |
1g |
| MC52FZ-200K-I02S |
MC52FZ-200K-I03S |
200kg |
1g |
±8g |
1g |
| MC52FZ-150KF-I02S |
MC52FZ-150KF-I03S |
150kg |
1g |
±4g |
0.7g |
| MC52FZ-300KF-I02S |
MC52FZ-300KF-I03S |
300kg |
1g |
±8g |
0.8g |
| 乾電池駆動型 |
| MC52FZ-B620-I02S |
MC52FZ-B620-I03S |
620g |
0.001g |
±0.005g |
0.001g |
| MC52FZ-B3200-I02S |
MC52FZ-B3200-I03S |
3200g |
0.01g |
±0.05g |
0.01g |
| MC52FZ-B6200-I02S |
MC52FZ-B6200-I03S |
6200g |
0.01g |
±0.05g |
0.01g |
| MC52FZ-B15000-I02S |
MC52FZ-B15000-I03S |
15kg |
0.1g |
±0.5g |
0.1g |
| MC52FZ-B30KP-I02S |
MC52FZ-B30KP-I03S |
30kg |
0.1g |
±0.4g |
0.1g |
| MC52FZ-B60K-I02S |
MC52FZ-B60K-I03S |
60kg |
0.1g |
±0.5g |
0.1g |
| MC52FZ-B100K-I02S |
MC52FZ-B100K-I03S |
100kg |
1g |
±4g |
1g |
| MC52FZ-B200K-I02S |
MC52FZ-B200K-I03S |
200kg |
1g |
±8g |
1g |
| MC52FZ-B150KF-I02S |
MC52FZ-B150KF-I03S |
150kg |
1g |
±4g |
0.7g |
| MC52FZ-B300KF-I02S |
MC52FZ-B300KF-I03S |
300kg |
1g |
±8g |
0.8g |
■オプション
| 品番 |
品名 |
| MC52FZ-R1S |
RS-232C単方向出力(Dsub 9P) |
| MC52FZ-R4S |
RS-422A双方向出力(Dsub 9P) |
| MC52FZ-LMS |
リレー出力 |
| MC52FZ-BCDS |
オープンコレクタ出力(アンフェノール 36P) |
| MC52FZ-PSTDS |
表示器ポールスタンド |
| MC52FZ-DSTDS |
表示器別置卓上スタンド |
| MC52FZ-PFS |
ピット設置用金具 |
| MC52FZ-EXCP5MS |
電源ケーブル延長(5m毎) |
| MC52FZ-EXCS5MS |
はかり延長ケーブル5m |
| MC52FZ-EXCS10MS |
はかり延長ケーブル10m |
| MC52FZ-GDSSS |
ガラス風防(小サイズ) |
| MC52FZ-GDSMS |
ガラス風防(虫サイズ) |
| MC52FZ-GDSLS |
ガラス風防(大サイズ) |
■オプションプリンタ
＜
MC52SP-160IRS＞
●
IR通信で軽量データを直接受信、印字が可能
●超コンパクトサイズ
●カレンダー、時計機能、ISO/GLP/GMP対応
●計量後にデータを自動印字
●データの分析が可能なヒストグラム機能
●標準偏差、平均値、不良率、合計などを自動印字
＜
MC52SP-270S＞
●カレンダー・時計機能、ISO/GLP/GMP対応
●計量後にデータを自動印字
●データの分析が可能なヒストグラム機能
●標準偏差、平均値、不良率、合計などを自動印字
＜
MC52SP-350S＞
●カレンダー・時計機能、ISO/GLP/GMP対応
●4つの印字方式：プリンタ側印字、はかり側印字、自動印字、インターバル印字（5～9,999秒）
●ロット番号・コード番号を英数字で登録可能：登録値の保存は不可
●統計値を自動計算、印字：合計、最大、最小、平均、偏差、変動率、不良率等
●コンパレータ機能：プリンタ側及びはかり側の判別結果の印字で良品/不良品が一目で判別可能
●データ指定数設定機能：はかり過ぎを防止、2～9,999回の設定が可能
| MC52SP-160IRS |
MC52SP-270S |
MC52SP-350S |
 |
 |
 |
■仕様
| 品名 |
MC52SP-160IRS |
MC52SP-270S |
MC52SP-350S |
|
|
|
|
| 印刷方式 |
5x7ドットマトリックス カセットインクリボン |
| 記録紙 |
45mm幅 普通ロール紙 |
57mm幅 普通ロール紙 |
| 電源 |
AC100V（専用ACアダプター） |
AC100V（ACコードプラグ） |
外形寸法
（L×W×H） |
155×145×47.5mm |
208×310×93mm |
| 付属品 |
ACアダプター、
はかり接続ケーブル2本、
インクリボン1個、
ロール紙2巻 |
ACアダプター、
はかり接続ケーブル1本、
インクリボン1個、
ロール紙2巻 |
はかり接続ケーブル1本、
インクリボン1個、
ロール紙1巻 |
■プリンター消耗品
| 型式 |
製品名 |
対応プリンター |
| MC52SP-INKRIBBON |
インクリボン（5個入り） |
MC52SP-160IRS
MC52SP-270S |
| MC52SP-ROLLPAPER |
ロール紙（20巻入り） |
| MC52INK- RIBBON-350S |
インクリボン（5個） |
MC52SP-350S |
| MC52ROLL-PAPER-350S |
ロール紙（20巻） |
| MC52FUKUSYA-ROLLPAPER |
複写式ロール紙（10巻） |
