人体帯電防止のために着用する帯電防止靴(静電気防止靴)の電気抵抗を着用状態で測定できる専用の測定器です。
測定台の上に立ち、本体のタッチ板を指で押すだけで測定できます。
人体の帯電防止には100MΩ以下の接地間抵抗が必要で、感電防止には0.1MΩ以上が望まれます。
靴の抵抗は温度や湿度、および靴底の汚れや摩擦で変わりますので、定期的な計測や保守管理を行う必要があります。
靴漏洩抵抗測定器は、これらの保守管理が容易に、しかも正確に行える測定器です。
■特長
●本体と測定台はセパレートされ、本体は壁掛け型、卓上型、測定台一体型など使い分けが可能です。
●抵抗値をデジタル4桁で表示し、小数点は自動的に移動表示されます。
●測定値が上限と下限の設定値を超えると、ランプとブザーで警報します。
上限と下限の設定値は切り替え式で、簡単、正確に設定できます。
なお、設定部は保護用カバーが取り付け可能で、設定値の誤った変更を防止できます。
●ブザーはスイッチによりON/OFFできます。
●抵抗値1MΩのチェック機能を搭載しています。(自己診断機能)
●測定値をRS-232C経由で外部のPCなどへ出力が可能です。
PC側の取り込みソフトについてはお客様にてご準備ください。「詳細はメールかFAXにてお問い合わせください。」
●本体と測定台を接続する支柱はオプションとなっております。
■用途
●半導体デバイス製造工場
●塗装工場
●溶剤、粉体等危険物取扱の帯電防止靴着用工場
■使用例

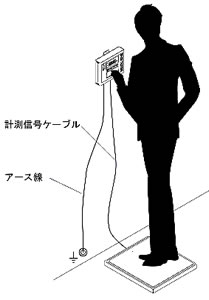

●壁掛け使用
壁掛け用取付具を使用すると場所を取らずに使用できます。

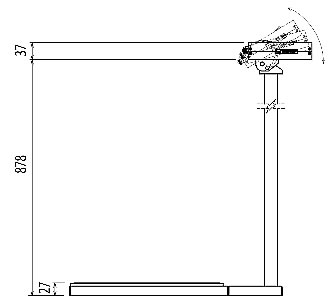

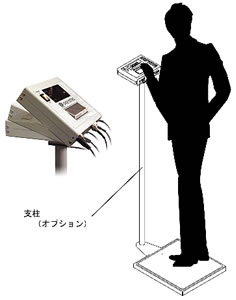

●支柱立て使用
オプションの角度調整機能付ポール(MC51SHT-2PA)をご使用いただきますと、操作部分の角度を可変することが可能です。

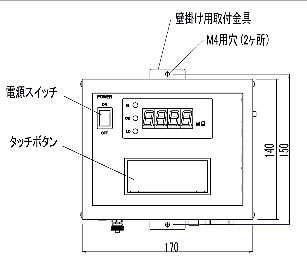

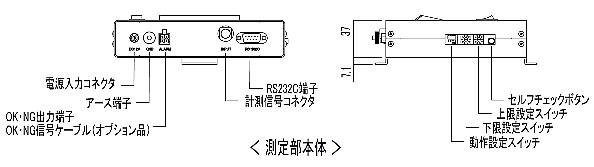

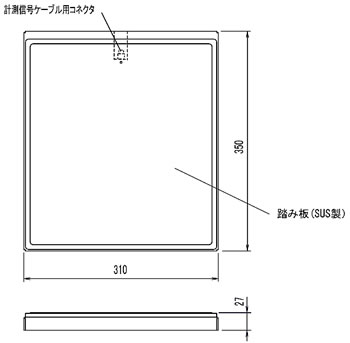

■外観図
■仕様
品番 |
MC51SHT-2S |
測定電圧 |
DC10V |
測定精度 |
±10% rdg +2 digit |
測定範囲 |
0.00~200.0MΩ |
表示 |
4桁 赤色LED表示 小数点自動切替 |
上限設定 |
1、5、10、20、35、50、100(MΩ)切り替え式 |
下限設定 |
0.1、0.5、1、5、10(MΩ)切り替え式 |
警報表示 |
上限値を超えた時HIランプ点灯(赤色)
下限値を下回ったときLOランプ点灯(赤色) |
警報出力 |
上限値を超えた時または下限値を下回った時、OK/NG接点出力(NO/NC) |
自己診断チェック |
セルフチェックボタン
内部1MΩ計測にて0.95~1.05MΩで正常(緑色表示) |
電源 |
DC12V(専用ACアダプタAC100V~240V 50/60Hz) |
動作温度 |
0~40℃ |
寸法 |
本体:170×140×37mm
測定台:310×350×27mm(W×D×H) |
重量 |
本体:0.9kg、測定台:4.5kg |
付属品 |
取扱説明書、測定台、壁掛け用取付具、アース線、
防塵保護シール、ACアダプタ、計測信号ケーブル |
オプション |
角度調整機能付ポール(MC51SHT-2PA)
RS232Cケーブル(MC51SHT-2RCA)
OK/NG信号ケーブル(MC51SHT-2SCA) |
■オプション
品番 |
品名 |
価格 |
MC51SHT-2PA |
角度調整機能付ポール |
¥18,800.- |
MC51SHT-2RCA |
RS-232Cケーブル |
¥6,500.- |
MC51SHT-2SCA |
OK/NG信号ケーブル |
¥5,000.- |
