2次元超音波風向風速計

商品番号:MC35D-52-3DS

販売価格:351,450円(税別)

数量:



1台で風速、瞬間風速および風向、風速はU-V軸要素による測定ができる2次元超音波風向風速計です。機種によって相対湿度および温度、全天日射量、大気圧、雨量も測定可能です。
●測定範囲0~60m/s、分解能0.01m/s、コンパス内蔵
●RS232C/RS485/RS422/SDI-12出力+アナログ出力
●ヒータ機能オプションにより氷雪地域での使用も可能
●気象庁検定付でのご購入も可能(オプション)


■測定項目
品番 測定要素
風向 風速 温度 湿度 大気圧 日射量 雨量
MC35D-52-3DS
MC35D-52-3D4S
MC35D-52-3DPS
MC35D-52-3DP4S
MC35D-52-3D17S
MC35D-52-3D147S
MC35D-52-3DP17S
MC35D-52-3DP147S
MC35D-52-3DT147S


■タイプ
MC35D-52-3DS
MC35D-52-3D4S
MC35D-52-3DPS
MC35D-52-3DP4S
MC35D-52-3D17S
MC35D-52-3D147S
MC35D-52-3DP17S
MC35D-52-3DP147S
MC35D-52-3DT147S



■特長
●可動部がなく、メンテナンス、サービスコストが著しく低減できます。
●高い測定感度により、従来方式の風向風速計では測定できない低速からの測定が可能です。
●低消費電力設計により、遠隔地でのソーラーパネルおよび電池による駆動も可能です。
●手早く簡単な取付けが可能で(オプションの三脚(MC53TP-200520S)または(MC53TP-2005201S)によりφ40mmポールに簡単に取付け)、内蔵コンパスが位置合わせに役立ちます。
●すべての機種がコンパスを内蔵しており、シリアルインターフェースはRS232C、RS485、RS422およびSDI-12、通信プロトコルはNMEA、Modbus-RTU、SDI-12を備えています。
●すべての機種が風速および風向に対するふたつのアナログ出力を備えており、出力はDC4~20mA(標準)またはDC0~1V、DC0~5V、DC0~10Vの何れかに工場設定が可能です(ご注文時要指定)。
●オプションの測定要素の付加により、1台で気象ステーションの主な要素が測定できる、軽量コンパクトなオールインワン測定器です。
●オプションのヒータ機能は風向風速計に氷雪が積もることを防ぎ、あらゆる気象条件において精度の高い測定を可能にします。
●オプションにて、トレーサビリティを有するACCREDIA校正証明書(ILAC-MRAにより日本を含めて国際相互認証)の添付も可能です(ご注文時要指定)。


■PCアプリケーションソフトウェア
PCソフトウェアで、風向風速計の設定、リアルタイム測定値のグラフまたは表形式での観察、グラフによるプレゼンテーションの管理、モニタ機能で取得されたデータのプリントまたはEXCEL®形式でのエクスポートなどが行えます。



■共通仕様
風速 センサ 超音波センサ
測定範囲 0~60m/s
(雨量計オプション付きは0~50m/s)
分解能 0.01m/s
精度 ±0.2m/sまたは±2%のいずれか大きい値(0~35m/s)
±3%(>35m/s)
風向 センサ 超音波センサ
測定範囲 0~359.9°
分解能 0.1°
精度 ±2°RMSE、1.0m/sから
コンパス センサ 磁気コンパス
測定範囲 0~360°
分解能 0.1°
精度 ±1°
空気温度 センサ Pt100
測定範囲 -40~+70℃
分解能 0.1℃
精度 ±0.15℃±0.1%rdg
相対湿度 センサ 静電容量型
測定範囲 0~100%RH
分解能 0.1%RH
精度 ±1.5%RH(0~90%RH):15~35℃
±2%RH:上記以外の範囲
±(1.5+1.5%rdg)%RH:-40~+70℃、15~35℃を除く
大気圧 測定原理 ピエゾ抵抗式
測定範囲 300~1100hPa
分解能 0.1hPa
精度 ±0.5hPa(20℃にて)
全天日射量 センサ サーモパイル
測定範囲 0~2000W/m2
分解能 1W/m2
精度 クラスC
雨量 センサ 転倒ます
分解能 0.2mm/パルス
精度 99%(120mm/hまで)
最大雨量 2000mm/h
受水面積 127cm2
供給電源 DC10~30V
消費電力 DC24V
ヒータなしの場合26mA、ヒータ付の場合8W
シリアル出力 RS232C、RS485、RS422(単位不可1/4)、SDI-12
通信プロトコル NMEA、Modbus-RTU、SDI-12、RS232CおよびRS485はプロプリエタリー
アナログ出力 風速および風向用アナログ出力(2出力)
出力はご注文時に下記からひとつを指定:
DC4~20mA(標準)、DC0~1V、DC0~5V、DC0~10V
(DC0~10Vは電源電圧DC15~30Vが必要)
平均化インターバル 1秒~10分設定可能(風速に対して)
電気的接続 M23、19芯オスコネクタ
動作温度範囲 -40~+70℃(雨量センサの最低温度1℃)
保護等級 IP66
耐久風速 90m/s(雨量計オプション付きは60m/s)
ハウジング材質 プラスチックおよび金属部AISI316ステンレススチール
※廉価版汎用モデルはこちら
※MIL規格防錆・耐塩害仕様はこちら


■仕様
品番 風速測定範囲 外径寸法 重量
MC35D-52-3DS 0~60m/s φ150×179mm 約1kg
MC35D-52-3D4S
MC35D-52-3DPS φ150×200mm
MC35D-52-3DP4S
MC35D-52-3D17S φ150×336mm
MC35D-52-3D147S
MC35D-52-3DP17S φ150×357mm
MC35D-52-3DP147S
MC35D-52-3DT147S 0~50m/s φ150×547mm 約1.5kg
品  番 品  名 価  格
MC35D-52-3DS 2次元超音波風向風速計 ¥351,450-

品  番 品  名 価  格
MC35D-52-3D4S 2次元超音波風向風速・大気圧計 ¥409,100-
MC35D-52-3DPS 2次元超音波風向風速・日射計 ¥444,550-

品  番 品  名 価  格
MC35D-52-3DP4S 2次元超音波風向風速・大気圧・日射計 ¥Mail-

品  番 品  名 価  格

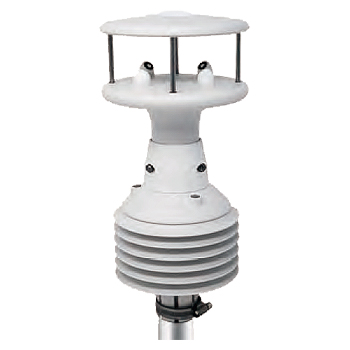

MC35D-52-3D17S 2次元超音波風向風速・温湿度計 ¥435,750-

品  番 品  名 価  格
MC35D-52-3D147S 2次元超音波風向風速・大気圧・温湿度計 ¥493,400-

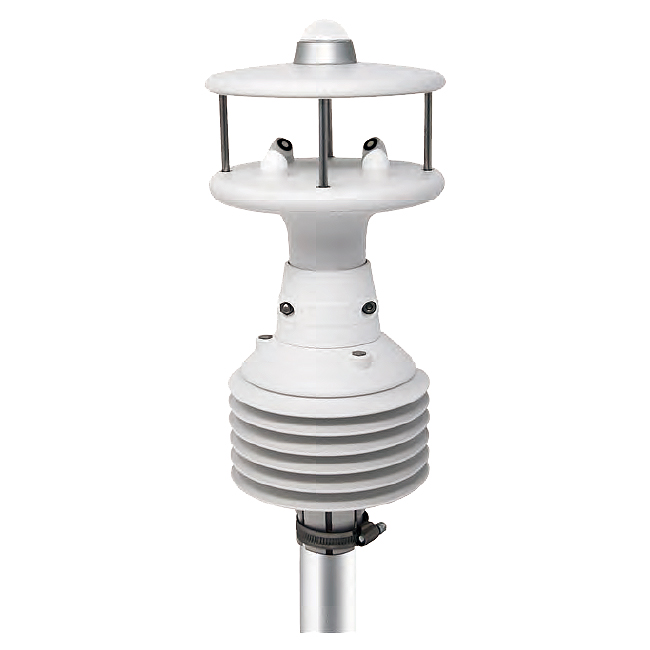

MC35D-52-3DP17S 2次元超音波風向風速・日射・温湿度計 ¥528,850-

品  番 品  名 価  格
MC35D-52-3DP147S 2次元超音波風向風速・大気圧・日射・温湿度計 ¥586,600-

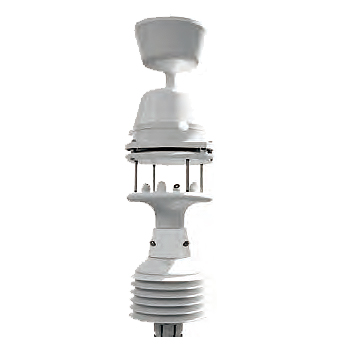

MC35D-52-3DT147S 2次元超音波風向風速・大気圧・温湿度・雨量計 ¥595,000-



■オプション
品番 品名 備考
MC35P-52-5S 12極接続ケーブル 5m 片側M23-19ピンメスコネクタ付
接続ケーブル(片側裸線)
MC35P-52-10S 12極接続ケーブル 10m
MC35P-52-15S 12極接続ケーブル 15m
MC35P-52-20S 12極接続ケーブル 20m
MC35P-52-30S 12極接続ケーブル 30m
MC53SC-CN63S シリアル接続ケーブル
(USB/RS232コンバータ内蔵)
PC側USBコネクタ、測定機側ネジ端子
MC53TP-200520S センサ取付用三脚(最大高さ225cm) 平面にネジ取付、または
杭先による地面取付け
材質:アルミナ
MC53TP-2005201S センサ取付用三脚(最大高さ335cm)
品  番 品  名 価  格
MC35P-52-5S 12極接続ケーブル 5m ¥34,500-

品  番 品  名 価  格
MC35P-52-10S 12極接続ケーブル 10m ¥44,450-
MC35P-52-15S 12極接続ケーブル 15m ¥56,250-
MC35P-52-20S 12極接続ケーブル 20m ¥68,450-
MC35P-52-30S 12極接続ケーブル 30m ¥74,000-
MC53SC-CN63S シリアル接続ケーブル(USB/RS232コンバータ内蔵) ¥Mail-
MC53TP-2005201S センサ取付用三脚(最大高さ335cm) ¥Mail-
MC53TP-200520S センサ取付用三脚(最大高さ225cm) ¥Mail-
