MC26UH-30CWSは業界最小クラスの超音波溶着機
予熱不要、シンプル操作で瞬時に発熱し冷却されるため経済的。
フードパックやブリスターパック、不織布、小型部品等、主に薄物の熱可塑性樹脂(熱で溶ける樹脂)の溶着に適しています。
■特長
●ハンドピース(持ち手)を小型化し、ハンディータイプ溶着機で業界最小クラスとなる手のひらサイズを実現。(ハンディータイプの小型超音波溶着機。2019年10月現在、メーカー調べ。)

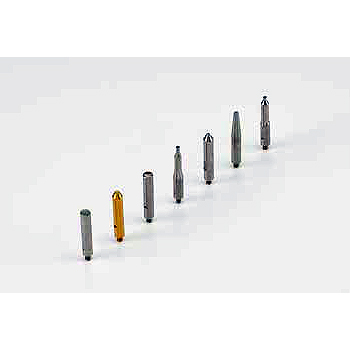

●先端部(ホーン)はお客様のご要望に合わせて多様な形状に製作可能。(別途費用)
(形状等によってはご要望にお応えできない場合があります。)
■溶着方法
(1)本体(アンプ)に標準ホーンを装着済みのハンドピース(手に持つ部分)が付属しており、ハンドピースのコネクタを本体(アンプ)に接続して、背面の電源スイッチを入れるだけでスタンバイ状態となります。(予熱も不要です。)
(2)続いて本体(アンプ)正面にある発振時間ダイアルを回して発振時間を調整します。
発振時間は0.1秒から6秒の間で設定可能でテスト溶着にて適度な時間を設定下さい。 ハンドピース後部の発振ボタンを押すことで発振します。

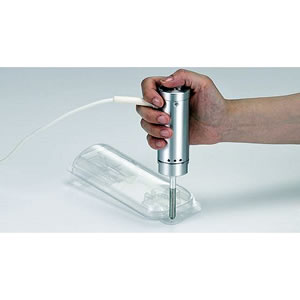

(3)ホーンをワーク(素材)に垂直に軽く当て、発振スイッチを押します。
発振時間設定により指定した秒数を経過した後、自動で停止します。(発振停止後HOLD時間を置くとより強固な溶着が可能です。)
( ↑:ブリスターパックの溶着例)
※加圧力(素材を押える力)は1kg程度とし、素材が溶け始めたら力をさらに加えることにより強固に溶着します。
■使用例
ブリスターパック |
小物樹脂部品 |
不織布・薄物樹脂製品 |
|
|
|
■寸法図
■仕様
品番 |
MC26UH-30CWS |
発振器 |
定格入力 |
AC100V 50/60Hz 0.6A |
電流ヒューズ |
2A |
最大出力 |
40W |
定格発振周波数 |
60kHz |
周波数調整 |
自動追尾 |
タイマー |
約0.1秒~約6秒
(最大6.0±2.0sec) |
出力調整 |
- |
寸法 |
(W)60×143×(H)120mm |
重量 |
約0.6kg |
ハンドピース |
振動子 |
ボルト締めランジュバン型 |
寸法(ホーン除く) |
φ38×130mm |
コード長 |
1.5m |
重量(ホーン除く) |
0.26kg |
