■利用目的
● LED、有機EL、プロジェクターなどの各種照明の演色性評価、相関色温度、照度、主波長、刺激純度の測定
● 車載用LEDヘッドライトや各種ランプの測定
● 光バイオ反応の照度測定
● 植物工場の照度・光源の分光分布の確認
● 道路照明、屋内照明、店舗照明、などの照度・色温度・演色性評価
● LED、有機EL、プロジェクターなどの品質管理、研究などに従事されているお客様
● 照明設置工事業者、美術館、レストラン、インテリアなどの照明デザイナーなどで光源管理をされるお客様
● 植物工場や、研究で光源を管理されるお客様
■様々な光源(LED、HMI、蛍光灯、タングステン光、自然光、フラッシュ光 etc)に対応
受光部にCMOSリニアイメージセンサーを採用。正確な色温度を求めるため380nm~780nmの波長域で分光測定を行います。
従来使われていたフラッシュ光、定常光光源(タングステン光、HMIなど)だけではなく、近年増加しているLEDや蛍光灯などの光源も正確に測定する事が出来ます。
■受光部に独自の光学設計
受光部にも光学技術を駆使。計測に必要のない赤外線除去や光の角度の調整を行っています。
専用のCMOSリニアイメージセンサーの採用に加え、独自の光学系により斜入射光による計測誤差を最小に抑えています。
また、新開発の薄型ダーク補正ユニットとNDフィルターを内蔵。受光部ダイヤルを回転させるだけでダーク補正や大光量フラッシュ測定の切替が可能です。
■多彩な表示モード

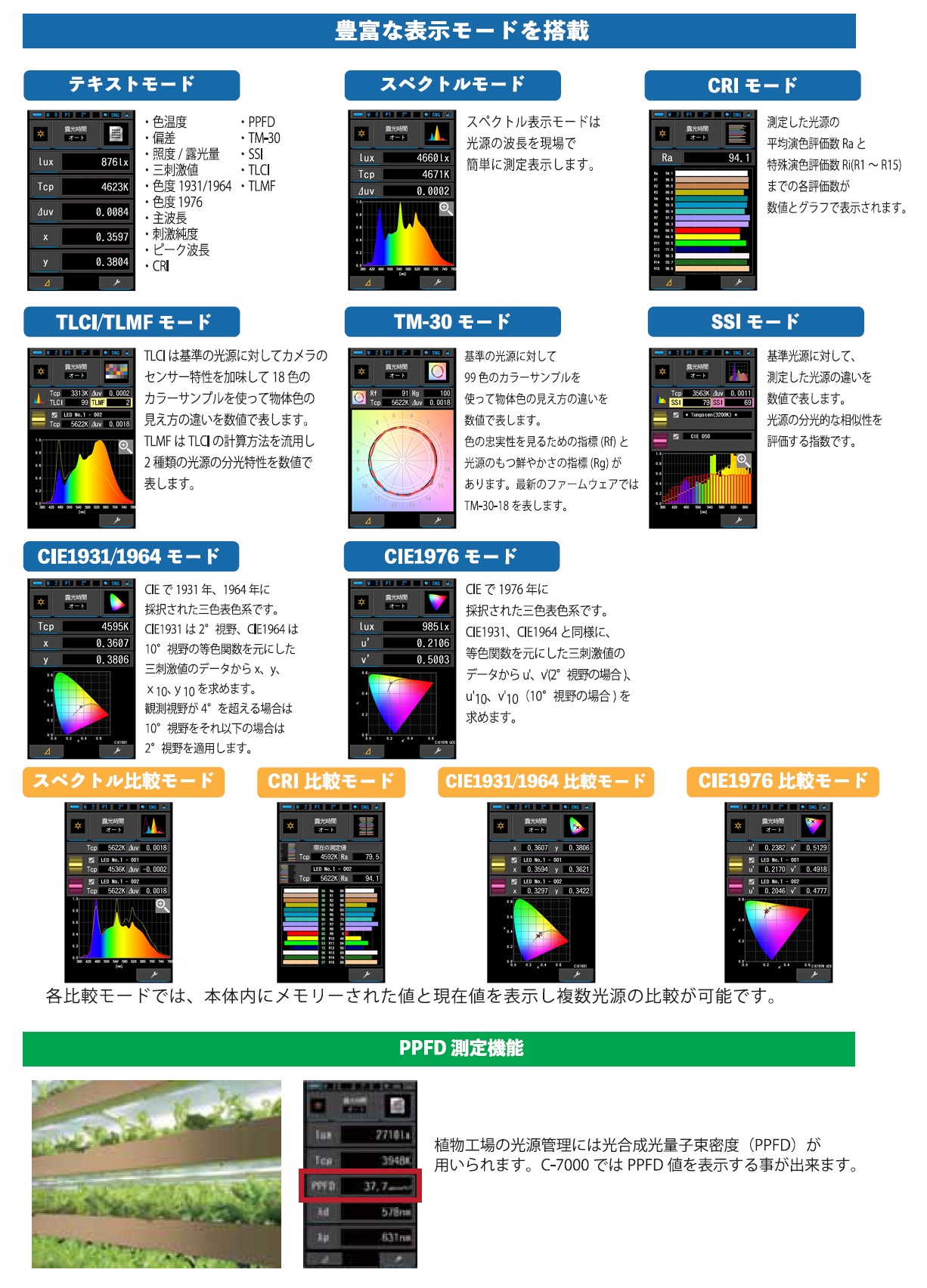

測定値を文字表示するテキストモードや光源の波長を表示するスペクトルモードの他、CRIモード、5つの演色評価モード、色度図モード(CIE1931,CIE1976)、色度図比較モード(CIE1931,CIE1976)など多岐にわたります。
■豊富な測定値と幅広い測定範囲
表示する値には色温度(K)、照度(Lux)、演色評価数CRI(Ra、R1~R15)、偏差(⊿uv)、⊿xyと豊富。また測定範囲は定常光で色温度が1,563~100,000K 、照度が1~200,000Lx、フラッシュ光で色温度が2,500~100,000K、照度が20~20,500lx・sという広い測定範囲を実現しました。
■測定方式が選択可能
ツールボックス内から測定方法「単発測定」「連続測定」を選択が可能です。
連続測定は測定開始から測定終了まで連続して測定を行います。
■カスタムファンクション
カスタムファンクション機能により用途や環境にあわせた設定が可能です。
■専用ユーティリティソフト
PCと本体をUSBで接続し専用ユーティリティソフトを使用すると以下の事ができます。
・機体情報確認
・本体設定(ツールボックス、カスタムファンクション変更、プリセットデータ編集、ハードウェア設定、初期化)
・メモリーデータ(テキストデータ)の呼び出し、保存。※本体のテキストモードに表示される測定値の出力
・分光データ(5nm/1nm毎)のCSV形式ファイル出力が可能
・グラフ表示(Jpeg、BMP、PNG形式ファイル)とデータの保存
・本体ファームウェアアップデート
・アプリケーションソフトユーティリティの対応OS:Windows、Macintosh
■仕様
品番 |
MC24MP-8111S |
照度計の階級 |
JIS C 1609-1:2006 一般形A級照度計に準拠 |
DIN 5032 Part 7 class Cに準拠 |
受光方式 |
入射光式 |
受光部 |
白色拡散板(固定) |
受光素子 |
CMOSリニアイメージセンサー128画素 |
測定
方式 |
測定
モード |
定常光 |
定常光モード |
フラッシュ光 |
シンクロコードを用いて測定(コードイン) |
シンクロコード無しで測定(コードレス) |
表示モード |
テキストモード、スペクトルモード、スペクトル比較モード、
CRIモード、CRI比較モード、TM-30モード、
SSIモード、TLCI/TLMFモード、
CIE1931(CIE1964)モード、CIE1931(CIE1964)比較モード、
CIE1976モード、CIE1976比較モード |
測定項目 |
Tcp(相関色温度)、 |
⊿uv(偏差)、 |
X,Y,Z/X10,Y10,Z10(三刺激値)、 |
x,y,z/x10,y10,z10(CIE1931/1964色度座標) |
u’,v’/u’10,v’10(CIE1976UCS色度座標) |
λd/λd,10(主波長) |
Pe/Pe,10(刺激純度) |
λp(ピーク波長) |
Lux(照度)/lx・s(露光量) |
Ra(平均演色評価数) |
R1~R15(特殊演色評価数) |
Rf,Rg(忠実さ,鮮やかさ) |
TLCI |
TLMF |
PPFD(光合成有効光量子束密度) |
測定時間 |
定常光 |
最短:0.5秒~最長:15秒 |
フラッシュ光 |
1/500秒~1秒(1ステップ) |
測定
範囲 |
測定波長範囲 |
380nm~780nm |
測定波長間隔 |
1nm
(付属アプリケーションユーティリティー使用時にCSV形式にて
データ出力可) |
|
スペクトル
波長幅 |
半値幅 |
約11nm |
色温度 |
定常光 |
1,563K~100,000K(最低照度5lx以上) |
フラッシュ光 |
2,500k~100,000k |
照度 |
定常光 |
1lx~200,000lx |
露光量 |
フラッシュ光 |
レンジL:20lx・s~640lx・s |
レンジH:580lx・s~20,500lx・s |
光合成有効光量子束密度 |
0.0~9999.9μmolm-2s-1 |
確度 |
照度 |
指示値の±5%±1digit、3,000lx~±7.5%1digit ※1※2
|
(JIS C1609-1:2006 一般型A級照度計に準拠) |
xy |
±0.003(A光源、800lx) |
繰返し性(2σ) |
照度 |
1%+1digit(A光源、30lx~200,000lx)※3
|
5%+1digit(A光源、1lx~29.9lx)※3
|
xy |
0.001(A光源、500lx~200,000 lx) ※1※4
|
0.002(A光源、100lx~499 lx) ※1※4
|
0.004(A光源、30lx~99 lx) ※1※4
|
0.008(A光源、5lx~29.9 lx) ※1※4
|
可視域相対分光
応答度特性 |
f1’ |
9%以下※1
(JIS C1609-1:2006 一般型A級照度計に準拠) |
斜入射光特性 |
f2’ |
6%以下※1
(JIS C1609-1:2006 一般型A級照度計に準拠) |
温度特性 |
照度 |
指示値の±5%※1
(JIS C1609-1:2006 一般型A級照度計に準拠) |
xy |
±0.006(A光源、1000lx)※1
|
湿度特性 |
照度 |
指示値の±3%※1
(JIS C1609-1:2006 一般型A級照度計に準拠) |
xy |
±0.006(A光源、1000lx)※1
|
表示範囲 |
色温度 |
1,563k~100,000(5lx~200,000lx) |
照度 |
定常光 1lx~200,000lx(上位3桁有効) |
露光量 |
フラッシュ光
20lx・s~20,500lx・s、1.86fc・s~1,900fc・s(上位3桁有効) |
シャッター速度 |
フラッシュ光
1秒~1/500秒 |
その他の機能 |
プリセット設定機能 |
プリセット№1~5 |
本体設定 |
5項目設定可能 |
メモリー機能 |
999回まで可能 |
メモリー |
クリアー・リコール機能 |
測定範囲外
及び表示範囲外 |
[Under]アンダー、[Over]オーバーの警告表示 |
電池残量表示機能 |
4段階表示 |
自動電源オフ機能 |
最終操作後約20分、約10分、約5分、無から選択可能 |
液晶バックライト
(EL) |
明るさは明るい、普通、暗いから選択可能 |
減灯時間は最終操作後約5秒、10秒、20秒、
40秒、60秒、減灯しないから選択可能 |
タッチパネル
ロック機能 |
本体のメニューボタンを3秒間長押し続けると
ロックとロック解除が可能 |
三脚用ネジ穴 |
1/4in、20山 |
使用液晶 |
液晶表示画素数 4.3インチQVGA 480×800ドット |
推奨電池 |
単三形電池 1.5V×2本 アルカリ、マンガン |
USB接続によるバスパワー |
5V/500mA以下(パソコン接続時にUSBケーブルより供給) |
表示言語 |
日本語、中国語(簡体字)、英語 |
インターフェイス |
USB 2.0 |
※ご利用には別途USBケーブルが必要です。 |
(USB-Aコネクタ-USBミニBコネクタ ) |
使用周囲条件 |
温度 |
-10~40℃(但し、結露しない事) |
湿度 |
85%RH以下(35℃のとき)(但し、結露しない事) |
輸送保管条件 |
温度 |
-10℃~60℃(但し、結露しない事) |
湿度 |
85%以下(35℃のとき)(但し、結露しない事) |
寸法(W×H×D) |
約73×183×27mm(受光部含まず)
最大厚さ40mm |
質量 |
230g(電池含まず) |
標準付属品 |
本体、ソフトケース、ストラップ、USBケーブル
スタートアップガイド(保証書付)安全上のご注意、
要求事項と安全上のご注意、
CD-ROM(使用説明書とアプケーションソフト(Windows/macOS用) |
