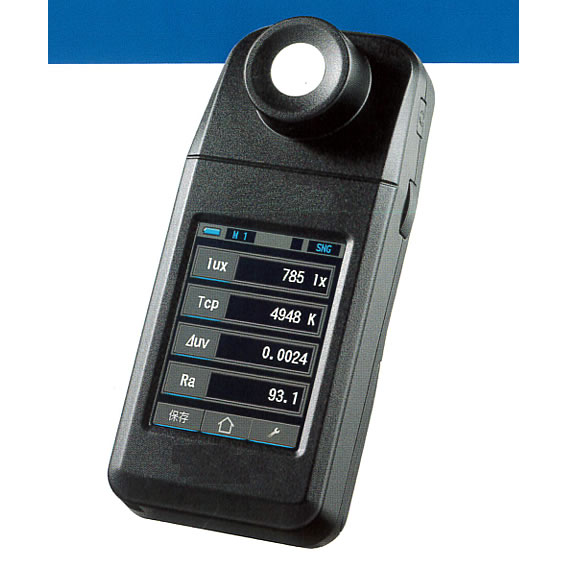

光測定のワークフローをサポートする、分光式コンパクト色彩照度計
■特長
●照度・色温度・⊿uv・演色評価指数など多彩な測定値表示
●取り出しの良い小型シンプルボディ
●数値表示に特化した見やすいLCDディスプレイ
●スマホアプリでリモート操作
■必要な基本機能に特化した測定画面
タッチパネルを採用したディスプレイ。
照度(lx)、色温(K)、色偏差(⊿uv)、Ra(平均演色評価指数)、TM-30(Rf、Rg)、CIE1931色度座標(x、y)といった測定に必要な数値を見やすく表示。
測定現場での速やかな数値確認が楽に行えます。
スマートフォンアプリとBluetooth接続することで、本体にメモリーした測定値をスマートフォン/タブレットにグラフ表示。
CRI各指数もグラフで確認できます。
スマートフォンやタブレットからのリモート測定にも対応しているので、人の影の影響を受けず測定ができます。
■扱いやすいコンパクトサイズ
分光式照度計の小型化の要望を実現し、コンパクトサイズながら、分光センサーを搭載。
正確な測定ができます。
物理ボタンは電源と測定ボタンのみのシンプル構造。
設定はタッチパネルで行えます。
ユーザーご自身でのファームアップが可能となるUSBタイプCコネクターを搭載。
PCユーティリティとUSB接続することにより、いつでも最新版の状態でご使用頂けます。
■スマホ連携でスムーズな測定業務をサポート
本体のみでの測定に加え、標準アプリをスマートフォン/タブレットにインストールし、本体とBluetooth接続することで、本体を遠隔操作。
本体にメモリーした測定データのグラフ閲覧、本体設定などをアプリ側から行えます。
データのアプリ内保存も可能。
■その他の機能
オートパワーオフ時間の設定
液晶バックライトの明るさ調整
液晶バックライトの減灯時間調整
言語設定（6か国語）
■専用ホルダー（開発中）に取り付けて、測定をスムーズに
専用ボルダーを使用する事で、三脚、一脚等のスタンドに取り付け、天井面や高所壁面、床面など広範囲の測定が可能となります。
汎用の1/4インチネジ穴を装備しています。
■リモート測定
スマートフォン/タブレットから本体を遠隔操作することができます。
測定した値を即座にグラフ表示。
「取込」ボタンをタッチすることで保存されます。
リモート測定では測定時に本体が受光センサーとなり、測定値はスマートフォン/タブレットにのみ保存されます。
■本体データ取込
本体で測定しメモリー保存したデータをスマートフォン/タブレットに取り込むことができます。
■スマートフォン/タブレットに各種測定グラフ表示
スマートフォン/タブレット側では各種測定データのグラフ表示が可能となります。
表示できるグラフは「スペクトルグラフ」、「CRI」、「TM-30」、「CIE1931色度座標」の4種類。
CRIはRaの他、R1～R15までの特殊演色指数の確認も可能です。
●スペクトルグラフ
測定した光源の分光分布グラフを表示します。
グラフ部分のフルスクリーン表示も可能です。
●CRI
測定した光源のRa値（平均演色評価指数）とR1～R15までの特殊演色評価指数が数値とグラフで表示されます。
●TM-30
99色の基準色に対する光源のRf（色忠実度）とRg（鮮やかさ）が数値とカラーベクトルグラフフィックで表示されます。
●CIE1931
CIEで1931年に採用された三色色系。
等色関数値のデータからx,yを求めます。
■有償版（アプリ内課金）で業務効率をアップ
測定業務からレポートの作成まで、光測定のワークフローをサポートする様々な機能をご利用頂けます。
2人1組で行っていた煩わしい測定・記録業務はワンオペで行え、レポートの作成もスマートフォン/タブレット内で完結できます。
●画面取り込み＆タイトル作成
配灯図などの図面をスマホカメラで撮影、またはファイルから選択で取り込み、タイトルをつけて保存が可能です。
●図面データへの測定値プロット
取り込んで図面上に測定値をプロットすることができます。（最大999個）
図面上にプロット表示させる単位はlux、K(ケルビン)、⊿uv、Ra、Rf/Rg/x/yから選択する事ができます。
●測定時メモ機能
各データにメモや測定時刻の添付が可能です。
また、スマートフォン/タブレットで撮影した画像を測定値に紐づけできます。
●アプリ内のレポート作成
アプリ内で簡易レポートの作成が可能です。
●位置情報を登録
GPSの位置情報を紐づけできます。
●データ共有
スマートフォン/タブレットの通信機能でレポートや測定データを共有できます。
■仕様
| 照度計の階級 |
JIS C 1609-1：2006一般形A級照度計相当（斜入射光特性を除く）
DIN 5032 Part 7 Class C相当（斜入射光特性を除く） |
| センサ |
CMOSリニアイメージセンサ |
| 測定波長範囲 |
380nm～780nm |
| 測定範囲 |
5lx～10,000lx (0.46～929fc) 1,600K～40,000K |
| 確度（標準イルミナントA） |
照度：±5%1digit (5～3,000lx)、±7.5%±1digit（3,000lx以上）※1 |
| x,y：±0.003（A光源、800lx） |
繰返し性
（標準イルミナントA） |
照度：1%+1digit（A光源、30～10,000lx）、5%+1digit（（A光源、5～29.9lx）※2 |
| x,y：0.001以下（A光源、500～10,000lx）、 |
| x,y：0.002以下（A光源、100～499lx）、 |
| x,y：0.004以下（A光源、30～99.9lx）、 |
| x,y：0.008以下（A光源、5～29.9lx）、 |
可視域相対分光応答特性
(f1*) |
9%以下 |
| 斜入射光特性(f2) |
12%以下 |
| 温度特性(fT) |
照度：±5% |
|
x,y：±0.006 |
| 湿度特性(fH) |
照度：±3% |
|
x,y：±0.006 |
| 電源 |
単3形電池（1.5V）×2本、USBバスパワー |
| 測定時間 |
最長10秒 最短0.5秒 |
| 表示値 |
照度、色温度、⊿uv、Ra（平均演色評価指数）、
TM-30(Rf、Rg)、色度座標（x.y） |
| その他の機能 |
メモリ機能99件 オートパワーオフ、自動減灯、単発測定・連続測定切替 |
| 表示言語 |
日本語、英語、ドイツ語、フランス語、イタリア語、スペイン語から選択可能 |
| インターフェース |
USB connector（typeC） Bluetooth |
| 使用温度範囲 |
5℃～35℃、85%RH 以下（35℃のとき）／但し、結露の無き事 |
| 保管温度範囲 |
-10℃～60℃、85%RH 以下（35℃のとき）但し、結露の無き事 |
| 大きさ |
62mm（幅）×140mm（高さ）×30mm（厚さ）（ボタン等の突起物含まず） |
| 質量 |
140g（電池含まず） |
| 付属品 |
受光部キャップ、ソフトケース、ストラップ |
※1：照度は直線性
※2：誤差は10回測定の2σを平均値で割った値
