  • 手動マジックウインチ
参考画像

手動マジックウインチ

商品番号:MC18WN-50KG-12

販売価格:155,870円(税込)

数量:




●巻き上げ・巻戻し途中、ハンドルを止めたところでストップ。
●安全・確実に位置を保持します。
●小型軽量、ラチェットレスで軽く静かな操作感が特長です。

●巻き上げ・巻戻し途中、ハンドルを止めたところでストップ。
●安全・確実に位置を保持します。
●小型軽量、ラチェットレスで軽く静かな操作感が特長です。


■仕様
品番 MC18WN-30KG-08 MC18WN-50KG-L12 MC18WN-50KG-L12
駆動方式 手動専用
最大保持荷重 290N 490N 490N
30kgf 50kgf 50kgf
ブレーキ機構 庄司ロック機構
1回転当たりの昇降量
(1巻目)
23mm/1R 15mm/1R 15mm/1R
最大荷重時入力トルク
(2層目)
6 Nm 4.3 Nm 4.3 Nm
手動ハンドル操作力 5kg/120L 3.6kg/120L 3.5kg/120L


ステンレスナイロン
コーテングワイヤー
7m/φ3 5.5m/φ3 17m/φ3
有機繊維ロープ
ダイニーマ※
25m/φ1.7 22m/φ1.7 65m/φ1.7
本体自重 2.1kg 2.1kg 3kg
※破断強度400kg
品  番 品  名 価  格
MC18WN-30KG-08 手動マジックウインチ 廃番
MC18WN-50KG-12 手動マジックウインチ 155,870円 (税込)
MC18WN-50KG-L12 手動マジックウインチ Mail


品番 MC18WN-100KG-12 MC18WN-100KG-L12 MC18WN-300KG-35
駆動方式 手動専用
最大保持荷重 980N 980N 2941N
100kgf 100kgf 300kgf
ブレーキ機構 庄司ロック機構
1回転当たりの昇降量
(1巻目)
15mm/1R 15mm/1R 5mm/1R
最大荷重時入力トルク
(2層目)
8.8 Nm 8.8 Nm 9.7 Nm
手動ハンドル操作力 6.7kg/150L 6.7kg/150L 5.7kg/150L


ステンレスナイロン
コーテングワイヤー
2.9m/φ4 9.5m/φ4 3.3m/φ6
有機繊維ロープ
ダイニーマ※
22m/φ1.7 65m/φ1.7 18m/φ3
本体自重 2.1kg 3kg 4.6kg
※破断強度400kg
品  番 品  名 価  格
MC18WN-100KG-12 手動マジックウインチ Mail
MC18WN-100KG-L12 手動マジックウインチ Mail
MC18WN-300KG-35 手動マジックウインチ Mail


品番 MC18WN-100KG-12
駆動方式 手動専用(クランクハンドル付属)
ハンドルとドラムは同方向に回転
最大ロープ引張力 100kgf
減速比 24
クランクハンドル長さ(有効長) 120mm
ハンドル操作力
(ドラム巻込2層目にて)
2.3kgf
1回転の昇降量
(ドラム巻込2層目にて)
 6.6mm
使用ロープ径 φ3mm
(ワイヤロープまたはステンレスワイヤーロープ)
※付属しておりません。
巻き取り長さ
(ドラム巻込4層目まで)
10m
本体自重 2.1kg
品  番 品  名 価  格
MC18WN-100KG-24 手動マジックウインチ 廃番

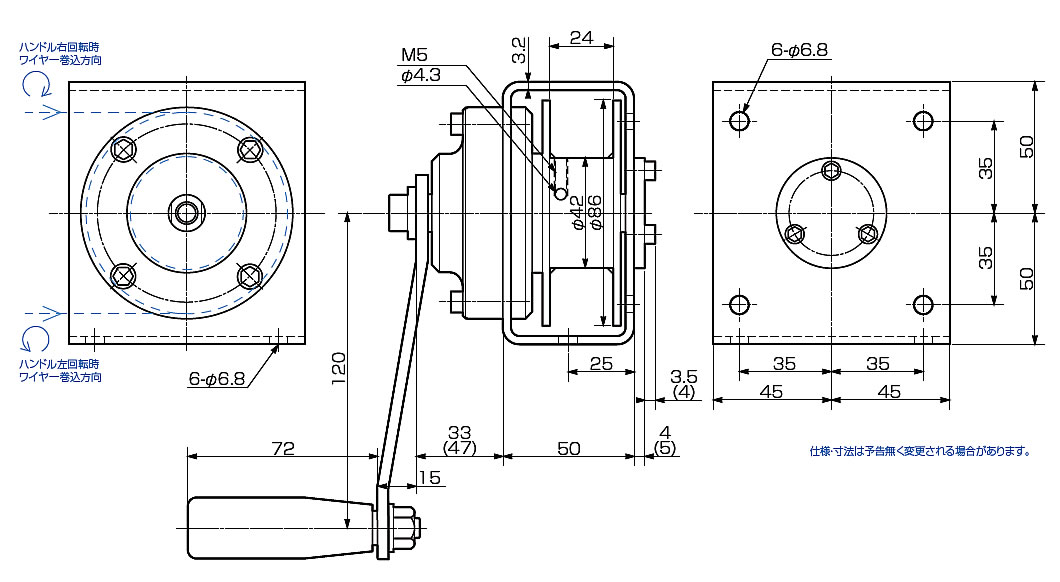

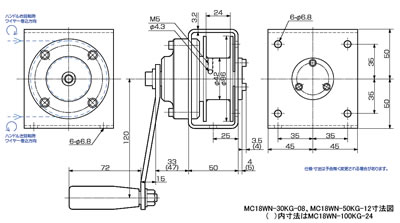

■寸法図

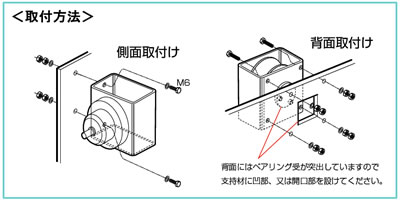

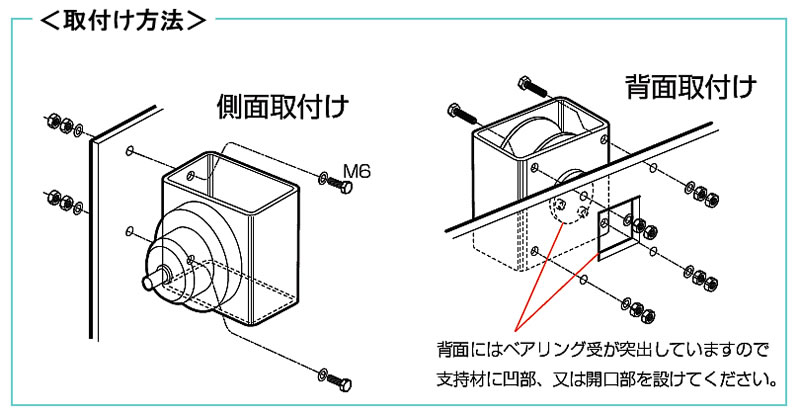

■取付方法
