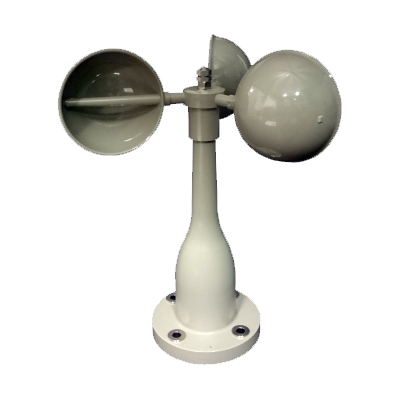

風杯型風速センサー(発信器)

商品番号:MC15S8026-11S

販売価格:206,250円(税込)

数量:




デジタル表示と同時に警報を出力する風速計です。

※センサーと表示器は別売りです。

■概要
本器は風杯型風速発信器と風速警報器で構成され、発信器からの信号をデジタル表示付警報器に入力します。
警報器は見やすいデジタル表示にて風速の瞬間値、平均値を表示します。
警報器から出力する警報値は任意に設定でき、リレー接点および警報ランプの点灯とブザー音によって発信します。
また、外部出力としてアナログ出力およびデジタル出力(RS-422)機能を追加することも可能です。(オプション)

■特長
●発信器には風杯の回転により発電した電圧を出力する発電式を採用しており、また、軽量でありながら耐久性・安定性に優れた風杯型風速発信器を使用しています。
●警報器の表示部は、瞬間風速値および平均風速値をデジタル値にて常時表示します。
●警報器には標準仕様で3つ(第1~第3警報)の警報出力があり、設定範囲に達するとリレー接点・警報ランプ点灯・ブザー音の3種類で警報を発信します。


■表示器仕様

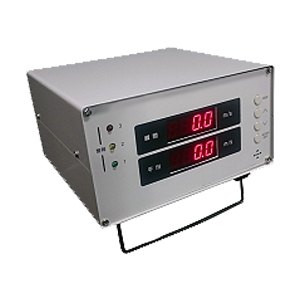

警報器 MC15S8026-61S
検出方式 風杯 交流発電式
測定範囲 2~60m/s
精度 ±0.5m/s(10m/s未満)
指示値の±5%(10m/s以上)
起動風速 2m/s
耐風速 90m/s(風洞内)
出力信号 60m/sにて30V±1V AC(無負荷時)
風杯回転1933rpm
使用環境 -20~50℃(但し、回転部の凍結なきこと)
隔測距離 約2km以内(CVVS 1.25mm2を使用した場合)
材質 風杯:ポリカーボネイト樹脂
本体:ポリカーボネイト樹脂(ガラス繊維含む)
外形寸法 約φ304mm×(H)353mm
(風杯回転半径:約152mm)
取付寸法 φ110mm円周上に4-φ10.5mm
質量 約1kg


■発信器仕様

適合発信器 MC15S8026-11S  MC15S8026-21S
検定 検定なし 気象業務支援センター検定付
入力信号 60m/sにて30V±1V AC(無負荷時)
表示方法 赤色7セグメントLED 4桁、文字高14.2mm(上段、下段共に)
表示内容 瞬間値および10分間平均値
表示範囲 0.00~99.9m/s
更新間隔 約1秒(点灯ホールド時間)
警報内容 瞬間風速または平均風速、警報設定範囲:5~90m/s
※判定要素は第1、2、3次警報に対して共通の設定
警報出力
(第1警報)
無電圧メーク接点、接点容量:DC24V 1A(抵抗負荷)
緑色LED点滅(遅い点滅)
ブザー鳴動(遅い継続音)
(第2警報) 無電圧メーク接点、接点容量:DC24V 1A(抵抗負荷)
黄色LED点滅(速い点滅)
ブザー鳴動(速い継続音)
(第3警報) 無電圧メーク接点、接点容量:DC24V 1A(抵抗負荷)
赤LED点滅(連続点滅)
ブザー鳴動(連続音)
警報リセット 接点出力およびLED表示:風速値が警報設定値より小さくなったとき
ブザー鳴動(連続音):前面パネルのキー操作で停止
使用環境 0~50℃、90%rh以下(但し、結露なきこと)
隔測距離 約2km以内(CVVS 1.25mm2を使用した場合)
筐体 鋼板製、卓上型(ゴム足、チルトスタンド付)
電源 AC100V±10%、50/60Hz、約15VA
寸法 約(W)200×(H)110×(D)200mm
質量 約3.5kg
品  番 品  名 価  格
MC15S8026-11S 風杯型風速センサー(発信器) 206,250円 (税込)
MC15S8026-21S 風杯型風速センサー気象業務支援センター検定付(発信器) 206,250円 (税込)



■風速警報器用オプション
品番 MC15S8026-61PAS
品名 風速表示器オプション(アナログ出力)
出力数 2ch
出力内容 CH1:瞬間風速、0~(10~90)m/s /DC0~1V
CH2:平均風速、0~(10~90)m/s /DC0~1V
※出力要素、出力範囲は設定可能(ご注文時に指定してください)
※出力インピーダンス 500Ω以下
品  番 品  名 価  格
MC15S8026-61PAS 風速表示器オプション(アナログ出力) 41,800円 (税込)


品番 MC15S8026-61PDS
品名 風速表示器オプション(デジタル出力)
出力数 1ch
出力形式 RS-422出力
出力データ 瞬間風速、平均風速、瞬間最大/最小風速、
平均最大/最小風速、動作状態、電源状態
データ伝送間隔 0.25、0.5、1、5、10秒
品  番 品  名 価  格
MC15S8026-61PDS 風速表示器オプション(デジタル出力) 41,800円 (税込)
