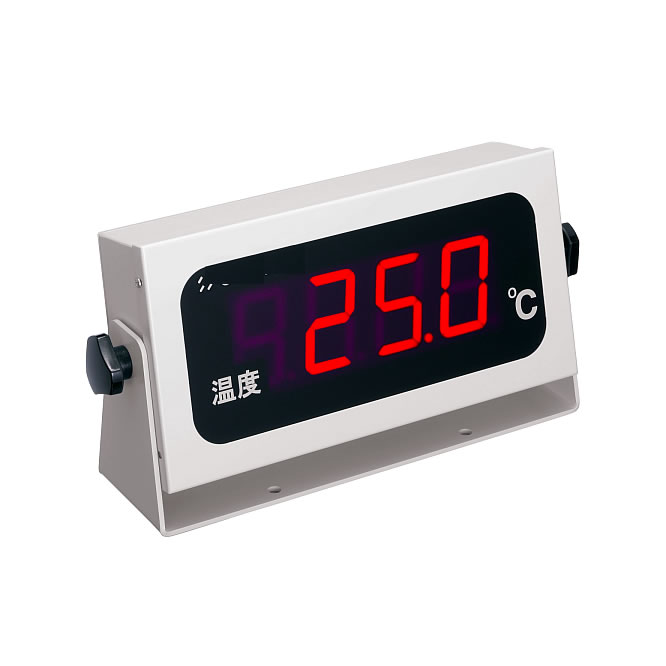

文字高約57mmのLEDを採用したデジタル温度表示器です。
表示部は角度が可変できるマルチアングルタイプです。
一般空気用センサSR-56A-015（No.8091-10）との接続が最適です。
また、用途に合わせて各種形状の温度センサも製作可能です。
■特長
●文字高約57mmのLEDを採用、表示部の角度が可変できるマルチアングルタイプです。
●入力Pt100Ω（3線式）に対応しております。
●上下限警報機能付きです。（MC15KM-4615Sのみ）
※ブザー、回転灯などの接続が可能です。
■タイプ
| MC15KM-4611S |
MC15KM-4615S |
|
 |
■一般空気用温度センサー1.5m／品番 MC15R-61726S
※コード長は10mまで製作可能です。
トレーサビリティ校正 : 指示計とのセットで校正が可能
JCSS校正 : 指示計とのセットで校正が可能
 |
| 品番 |
MC15R-61726S |
| 入力 |
Pt100Ω（JIS B級）3線式 |
| 寸法 |
センサ部 |
約(W) 18×(H) 51.3×(D) 10.3mm |
| コード |
1.5m |
| 質量 |
約 50g |
|
■仕様
| 品番 |
MC15KM-4611S |
MC15KM-4615S |
| 表示範囲 |
-50.0～199.9℃ |
| 表示精度 |
±(0.3+1digit)℃ |
| 分解能 |
0.1℃ |
| 表示ｻﾝﾌﾟﾘﾝｸﾞ |
約1秒
※標準は約1秒ですが、約1秒／10秒切替機能を追加できます。
（注文時にご指定ください） |
約1秒/約10秒
（設定スイッチにて切り替え） |
| 表示方式 |
7セグメント赤色LED 文字高約 57mm |
| 使用環境 |
0～50℃ 85%rh以下（結露なきこと） |
| 入出力接続 |
端子台 |
| 入力 |
Pt100Ω（3導線式） |
警報出力
（ﾘﾚｰ接点） |
- |
最大定格
・負荷電圧：最大AC／DC 280V
・連続負荷電流：最大100mA |
※標準はAC/DC仕様ですが、下記AC仕様へ変更可能です。
（注文時にご指定ください）
最大定格
・負荷電圧：AC100～240V
・連続負荷電流：0.1～1A |
| 電源 |
DC12V 約1.8W
（専用ACアダプター付属） |
DC12V 約2.1W
（専用ACアダプタ付属） |
※ACアダプタ 一次側：AC100V～240V 50/60Hz 0.3A／二次側：DC12V 1A
注意：PSE認証はAC100Vでの取得品です。
国内ではAC100Vでご使用ください。 |
| 材質 |
本体 |
一般構造用圧延鋼材（SPCC） |
| ﾊﾟﾈﾙ |
アクリル |
| 寸法 |
約(W) 350×(H) 165×(D) 85mm（突起部除く） |
| 質量 |
約3.0kg |
| 付属品 |
ACアダプタ 1個
固定台（ノブネジ2個付） 1台
取扱説明書 1部 |
