  • 非接触式回転計(長尺500mm測定間隔距離)

非接触式回転計(長尺500mm測定間隔距離)

商品番号:MB30T-2311K

販売価格:56,800円(税別)

数量:

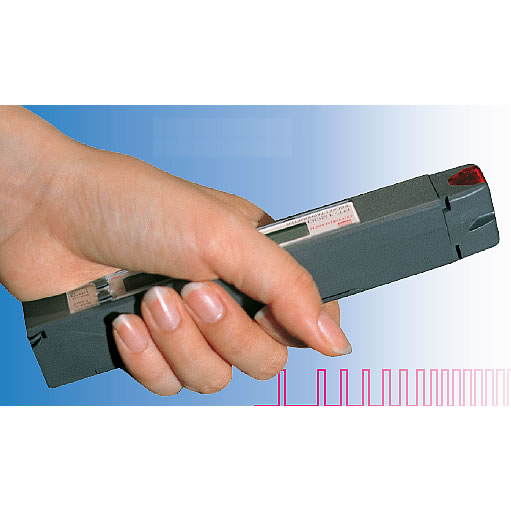

500mm離せる 光学式タコメータ
ペリオマチック方式採用 パルス出力つき

品  番 品  名 価  格
MB30T-2311K 非接触式回転計(長尺500mm測定間隔距離) ¥56,800-



■概要
光学反射センサ(投光・受光)内蔵の携帯型ポケットタコメータで、反射テープを対象物に貼れば最大500mm先まで検出可能。
ポケットサイズながら演算はペリオマチック方式で回転速度を液晶表示部にデジタル表示し、回転検出パルスを外部出力します。



※三脚は付属していません


■1.00~60,000rpm計測
オートレンジで、広範囲の計測に対します。
表示地に応じて小数点位置が自動的に変わり、表示地が1000未満の場合、小数点以下2桁まで表示します。


■あとでも読める メモリー機能
測定最終値、最大値、最小値、積算カウント値をSTOPボタンを押すたび順送り表示。
測定時に読まなくてもあとで読めます。


■高精度
固定レンジ:±0.02%±1digit
オートレンジ:±0.02%±0.5r/min


■パルス出力 標準装備
回転用のマーカ信号や、F/Vコンバータやカウンタなどの入力信号に活用できます。


■2つのボタンで確実操作


■2WEY電源、アルカリ乾電池で50時間計測
付属の単3形乾電池で、50時間連続測定が可能。
電池切れ警告マークで、電池残量不足をお知らせします。
外部DC3V電源でも動作します。

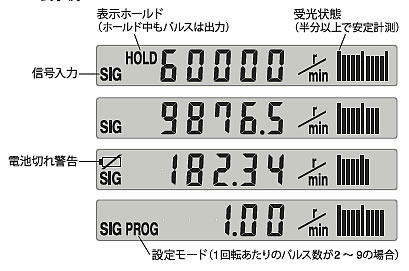

■LCD表示例

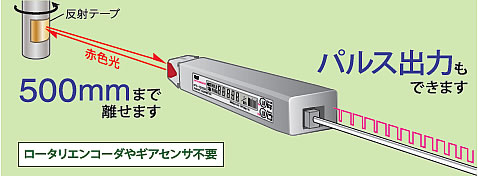

■一般的な使用例

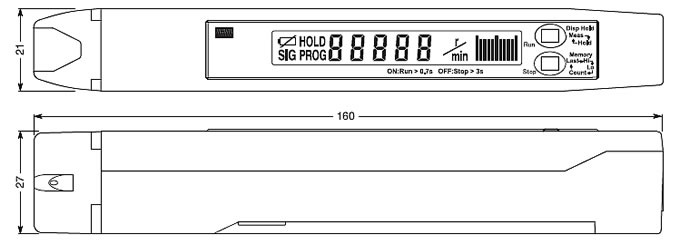

■寸法図



■仕様
品番 MB30T-2311K
測定方式 ペリオマチック方式
検出部
非接触式 光学反射センサ
検出対象 付属反射テープ
検出距離 500mm(反射テープ 20mm×20mm以上 必要)
350mm(反射テープ 10mm×10mm以上 必要)
検出個数 1~9個/回転
投光光源 赤色LED
演算部
測定範囲 6.00~60000r/min (1パルス/回転のとき)
2.00~20000r/min (3パルス/回転のとき)
1.00~10000r/min(6パルス/回転のとき)
1.00~7000r/min(9パルス/回転のとき)
パルス数設定 1~9パルス/回転
演算更新時間 0.5s
測定精度 固定レンジ ±0.02% ±1digit
オートレンジ ±0.02% ±0.5r/min
表示部
液晶表示器 数字表示5桁 数字文字高6.8mm
小数点位置 オートレンジ/固定レンジ
表示単位 r/min(回転速度表示)
文字・記号表示 電池切れ警告、SIG、HOLD、バーグラフ
バックライト LEDバックライト 操作後10秒で自動消灯
操作ボタン部
①Run 電源ON、測定開始、表示ホールド/測定切替、設定変更
②Stop 電源OFF、測定停止、測定停止後のメモリー呼出切替
最終値(Last)~最大値(Hi)~最小値(Lo)~積算
カウント(Count)~の繰返し
Run+Stopで、設定モードにエントリ
パルス出力部
出力信号 検出時にLOWのセミオープンコレクタ出力
定格 印加電圧30V max 流入電流 10mA max
プルアップ 抵抗10kΩで、+3Vにプルアップ
出力電圧 Hi 2.2V以上(負荷抵抗100kΩ以上のとき)
Lo 0.6V以下
応答遅れ 60μs以下
コネクタ モジュラジャック
電源部
電池 単3形電池 2本
連続使用時間 約50時間
(測定、バックライト消灯、付属の単3形アルカリ乾電池使用時)
消費電力 100mW max (測定、バックライト消灯時)
180mW max (測定、バックライト点灯時)
代替電池 ニッケル水素電池(Ni-MH) 1.2V 2本
ニッケル・カドミウム電池(Ni-Cd) 1.2V 2本
※本器に充電機能はありません
マンガン乾電池 1.5V 2本
(アルカリ乾電池と比較して使用時間が短くなります)
推奨外部電源 DC3V±10% (1.6Vから動作可能)
その他
固定方法 三脚ネジ(ユニファイネジ)使用
質量 約110g (電池含む)
外形寸法 160(W)×21(D)×27(H)mm
仕様温度範囲 0℃~+40℃(結露ないこと)
保存温度範囲 -20℃~+60℃(結露いないこと)
付属品 ストラップ1本、モジュラケーブル(1.0m)、単3形アルカリ乾電池2本
モジュラ変換コネクタ、反射テープ(50×80mm)1枚、
収納ケース(ココリサーチ製BXS-1)1個

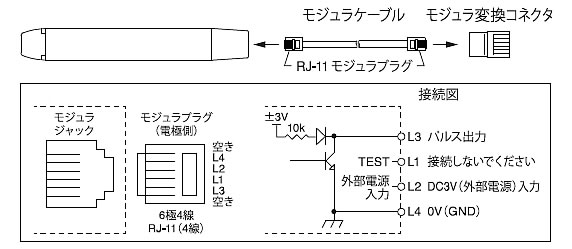

■モジュラケーブル・変換コネクタ(付属品)接続図
